带集中除尘系统的皮带输送作业装置

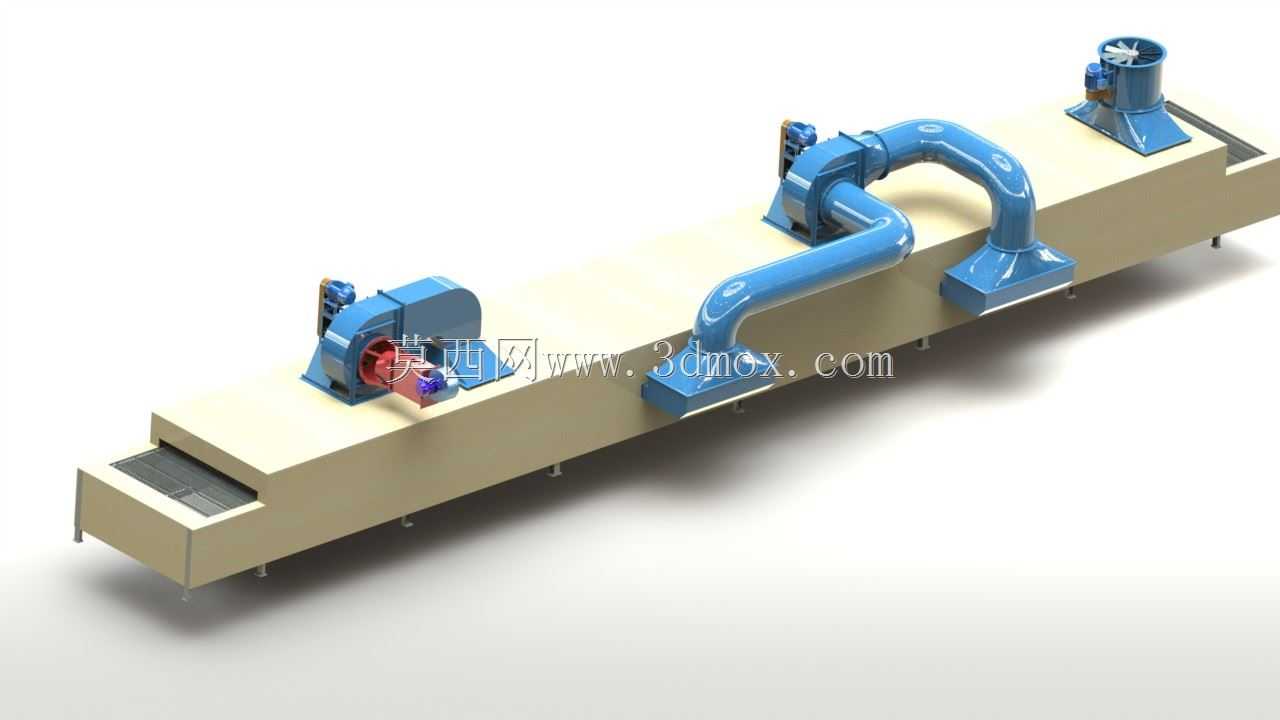

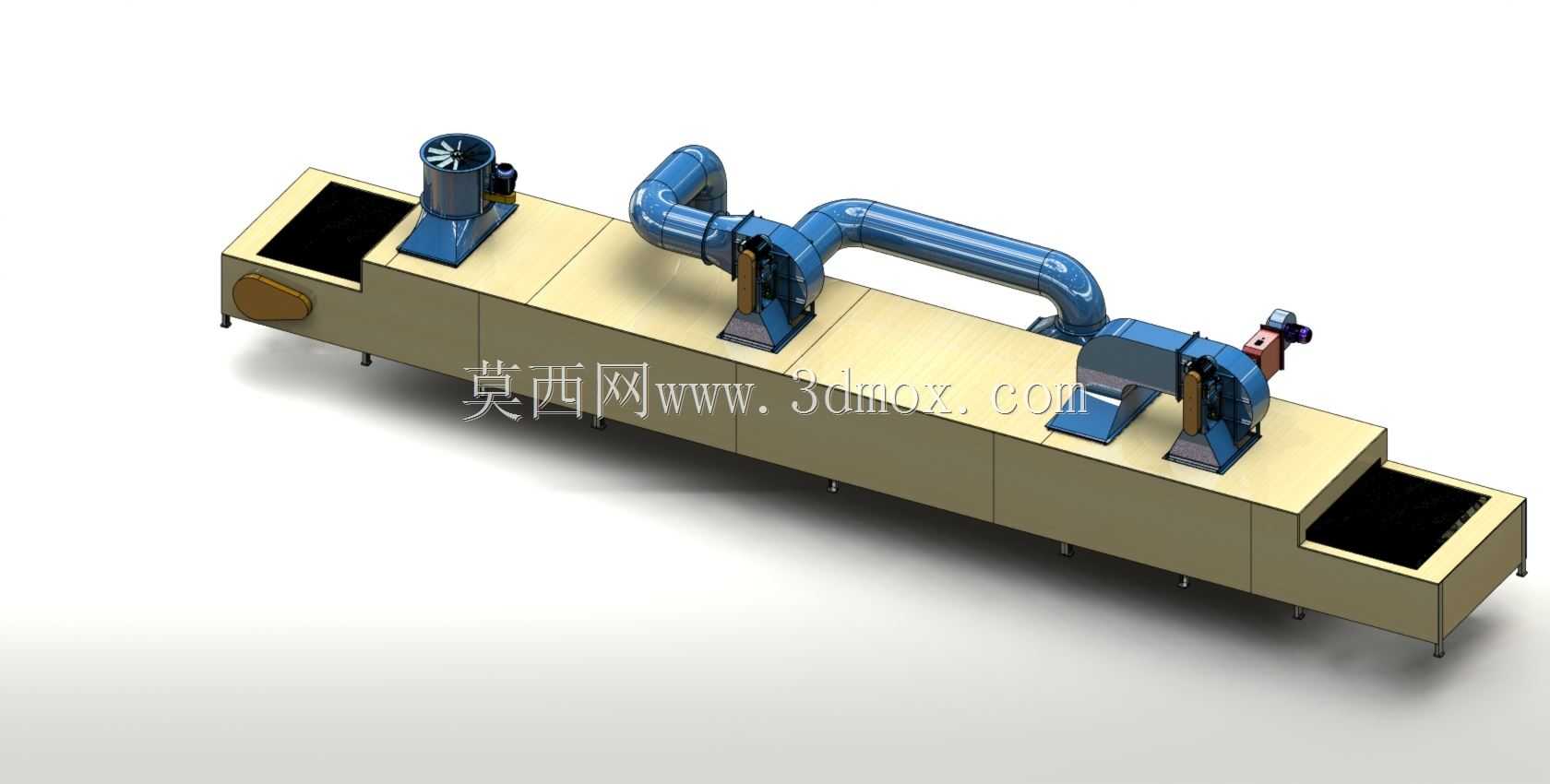

该装置主要应用于五金打磨、木材开料、粉体分装、建材裁切等生产作业场景，这类场景在物料输送过程中会持续产生飘散性粉尘，若不做集中收集处理，既会造成车间作业环境恶化，危害一线操作人员职业健康，也存在粉尘积聚引发燃爆的安全隐患，同时飘散的粉尘还会附着在加工工件表面，影响后续工序的加工精度与成品外观质量。整套装置以长条形皮带输送主体作为核心承载结构，输送面采用平整防滑的耐磨皮带作为承载面，两端设置主动与从动辊组提供平稳的输送动力，底部布置可调式支撑脚座，可根据车间现场地面平整度调整整体水平度，适配不同高度的上下游加工设备对接需求，整体长度可根据产线实际排布需求做模块化延伸，宽度则根据常规待加工工件的通用尺寸做适配设计，安装时需预留两侧检修通道与顶部通风管路的布设空间，避免与车间其他管线、立柱产生干涉。装置沿输送线长度方向布设多组集尘吸尘罩，吸尘罩的开口角度与覆盖范围经过针对性设计，可完整覆盖输送过程中粉尘逸散的主要区域，不会与输送带上的常规尺寸工件产生运动干涉，每组吸尘罩通过变径通风管道与端部的高压离心风机连通，风机运行时在管道内形成稳定负压，将输送过程中扬起的粉尘直接吸入风道，最终汇入末端的集中除尘处理单元，避免粉尘向车间其他区域扩散。设计过程中充分考虑了风阻平衡问题，不同位置的吸尘罩连接管路做了对应的管径调整，靠近风机端的管路适当缩径、远端管路适当扩径，保证每个吸尘点位的吸尘风速保持在合理区间，避免出现近端吸力过大吸走轻质工件、远端吸力不足无法有效收集粉尘的问题；风机与输送主体的连接位置设置了减震缓冲结构，降低风机运行时产生的振动传递到输送架体，避免输送皮带出现跑偏、抖动的问题，同时通风管道采用圆弧弯头替代直角弯折，大幅降低风阻损耗与管道内部的积尘概率，减少后期运维清理的工作量。整套装置可直接嵌入现有生产流水线，无需对原有产线做大规模改造，即可实现物料输送与粉尘源头收集的双重功能，从产线源头控制粉尘扩散，帮助生产车间满足职业健康与安全生产的相关规范要求，同时降低车间整体通风除尘系统的运行负荷。
