多规格ASCE标准钢轨剖面结构展示

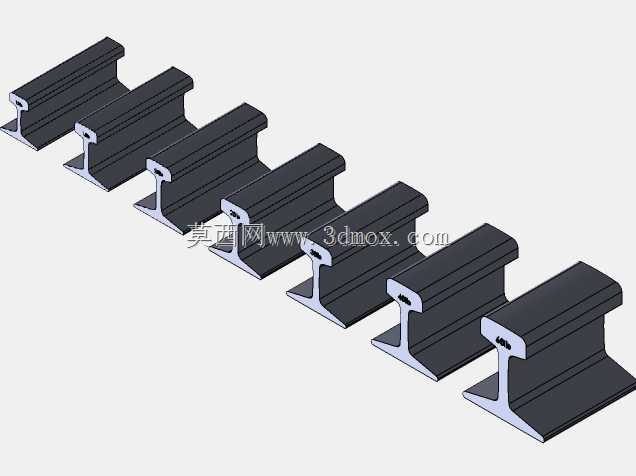

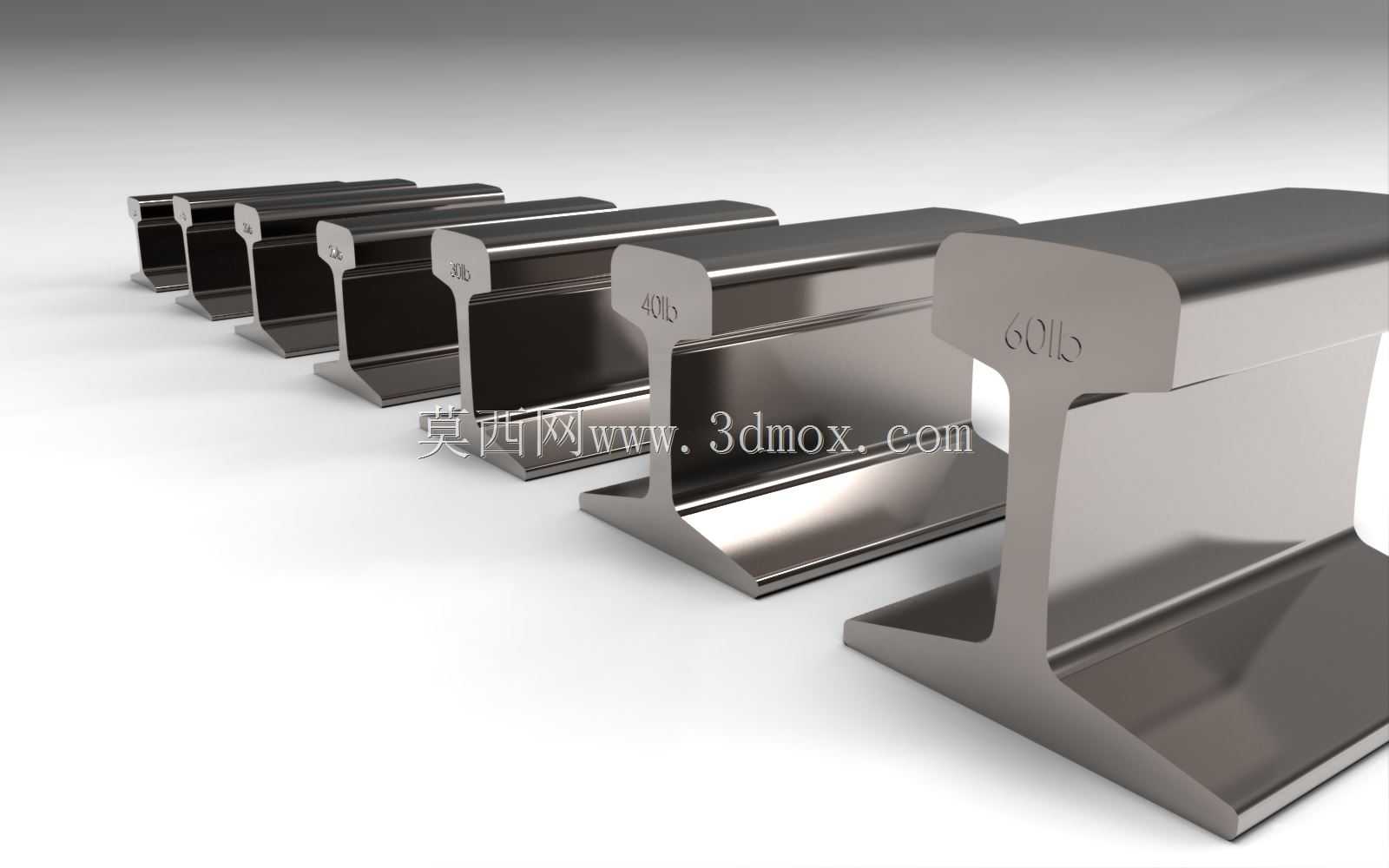

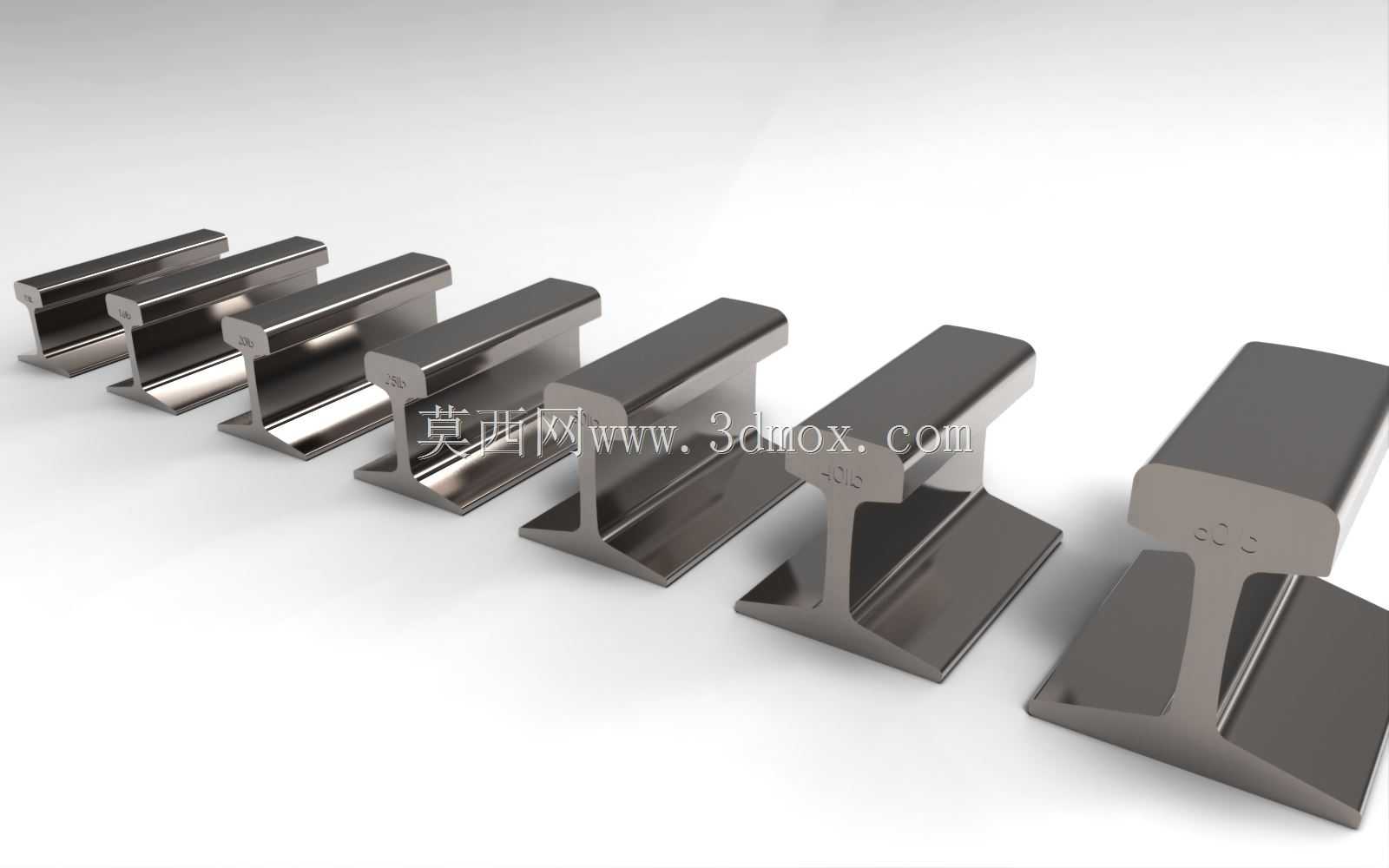

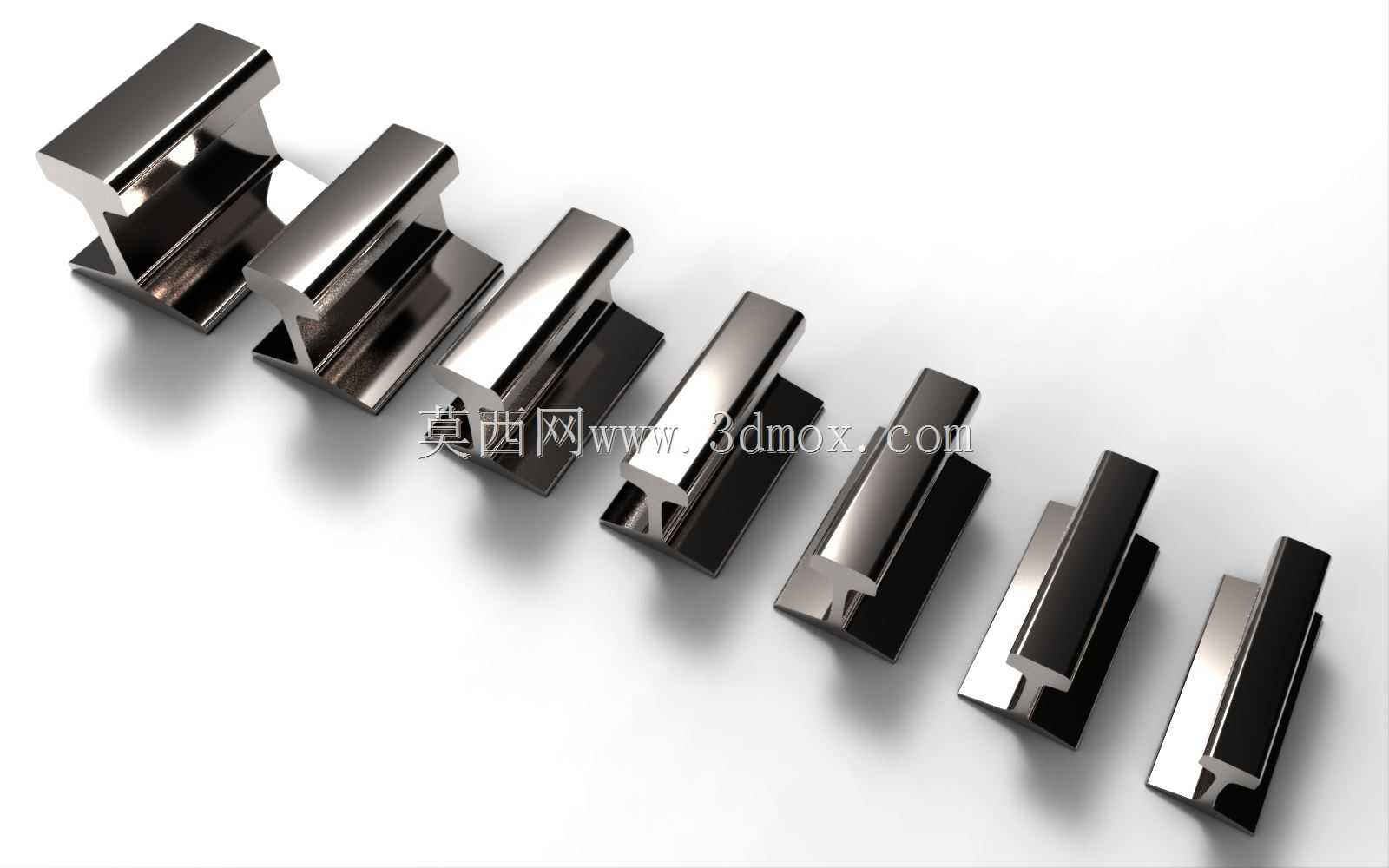

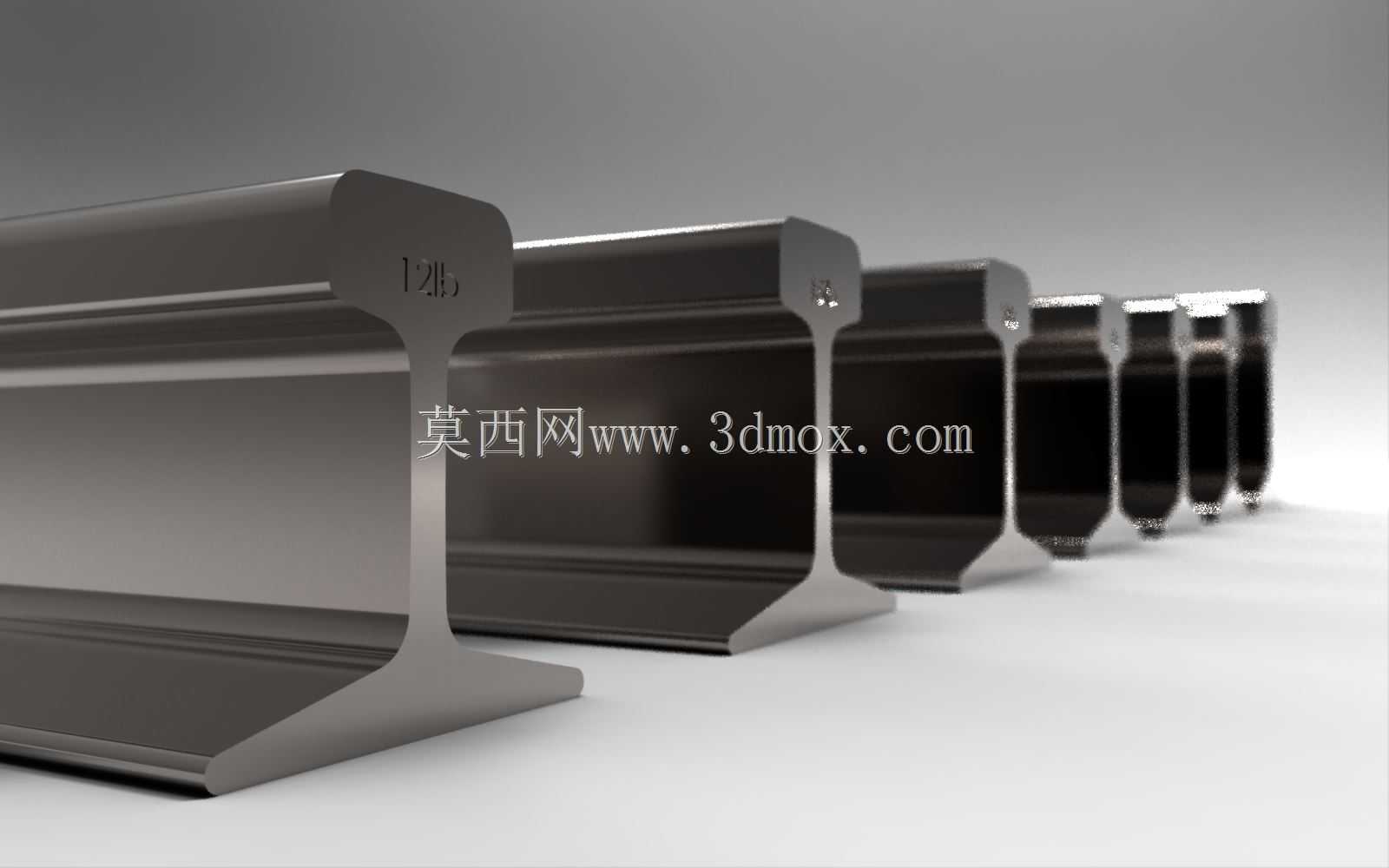

本次呈现的是不同磅数规格的ASCE系列钢轨剖面结构，这类钢轨是轨道交通线路中直接承受列车轮载的核心承载部件，广泛应用于干线铁路、城市轨道交通、厂矿专用线、港口堆场运输线路以及景区观光小火车轨道等场景，是轮轨交通系统中引导车辆行进、分散传递载荷的基础构件。在实际线路运营中，钢轨需要持续承受车轮的垂向冲击、横向挤压以及纵向制动力，同时还要适应温度变化带来的伸缩应力，因此其剖面构型经过了长期的工程迭代优化。从结构设计来看，该系列钢轨采用经典的工字形剖面构型，顶部为与车轮轮缘接触的轨头部分，设计有匹配轮缘踏面的圆弧轮廓，能够保证轮轨接触时的应力均匀分布，减少接触疲劳损伤的产生；中部为轨腰部分，采用薄壁竖板结构，在保证整体抗弯截面模量的前提下尽可能降低构件自重，同时能够有效传递轨头承受的载荷至下部基础；底部为轨底部分，设计为宽展的平底结构，能够增大与轨下垫板、轨枕的接触面积，将上部载荷均匀分散传递到下部轨道基础，同时平底结构也适配常规的弹条扣件、道钉等固定组件，无需额外定制特殊安装配件。不同磅数的钢轨对应不同的承载能力等级，从轻载场景适用的小规格到重载干线适用的大规格，各型号的轨头宽度、轨腰厚度、轨底宽度以及整体高度都遵循ASCE标准的尺寸规范，安装边界完全匹配对应规格的扣件系统、轨枕预留安装位，在线路铺设或维护更换时可以直接替换同标准的既有钢轨，无需对下部基础进行额外改造。设计过程中严格遵循ASCE钢轨的截面尺寸公差要求，各部分的过渡圆角、斜面倾角都完全符合标准规范，既保证了轨头部分的耐磨性能与接触强度，也兼顾了轨腰的抗剪能力与轨底的安装稳定性，能够真实还原不同规格ASCE钢轨的截面特征，可用于轨道结构教学演示、线路铺设方案模拟、轮轨接触力学分析等场景，帮助工程人员直观理解不同载重等级钢轨的截面差异与选型逻辑。
