小型工坊用木质基座枢轴连接构件

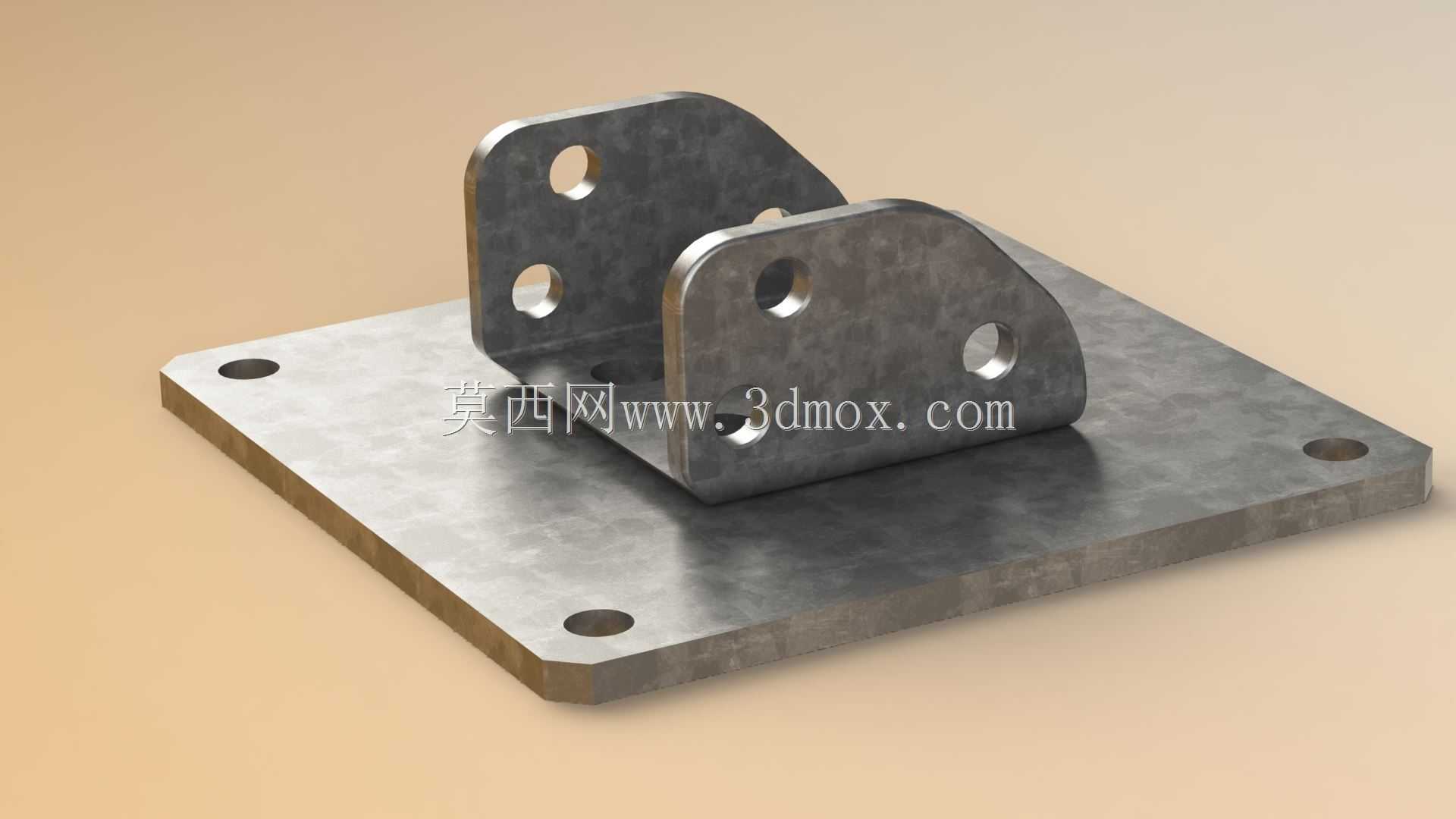

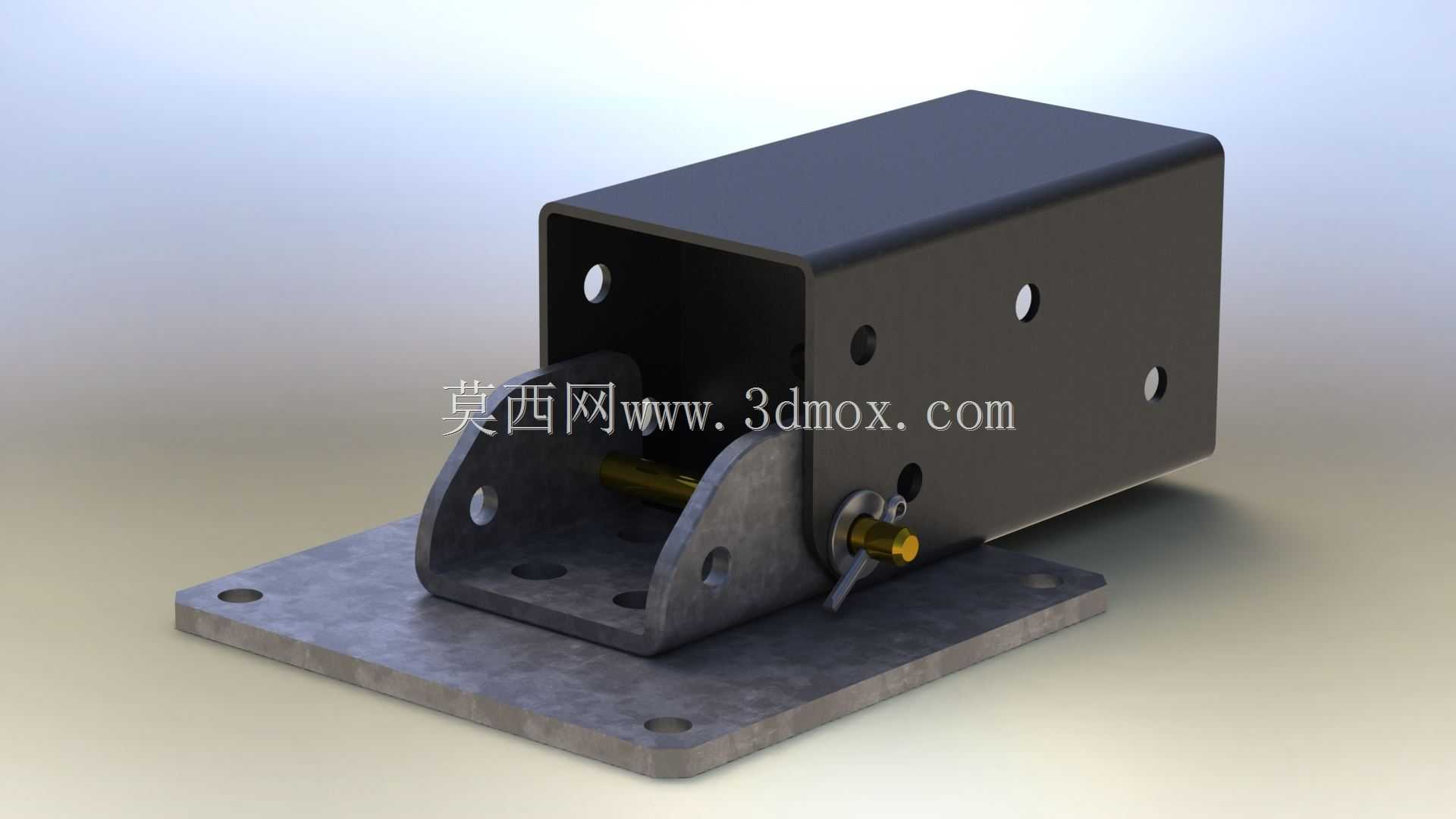

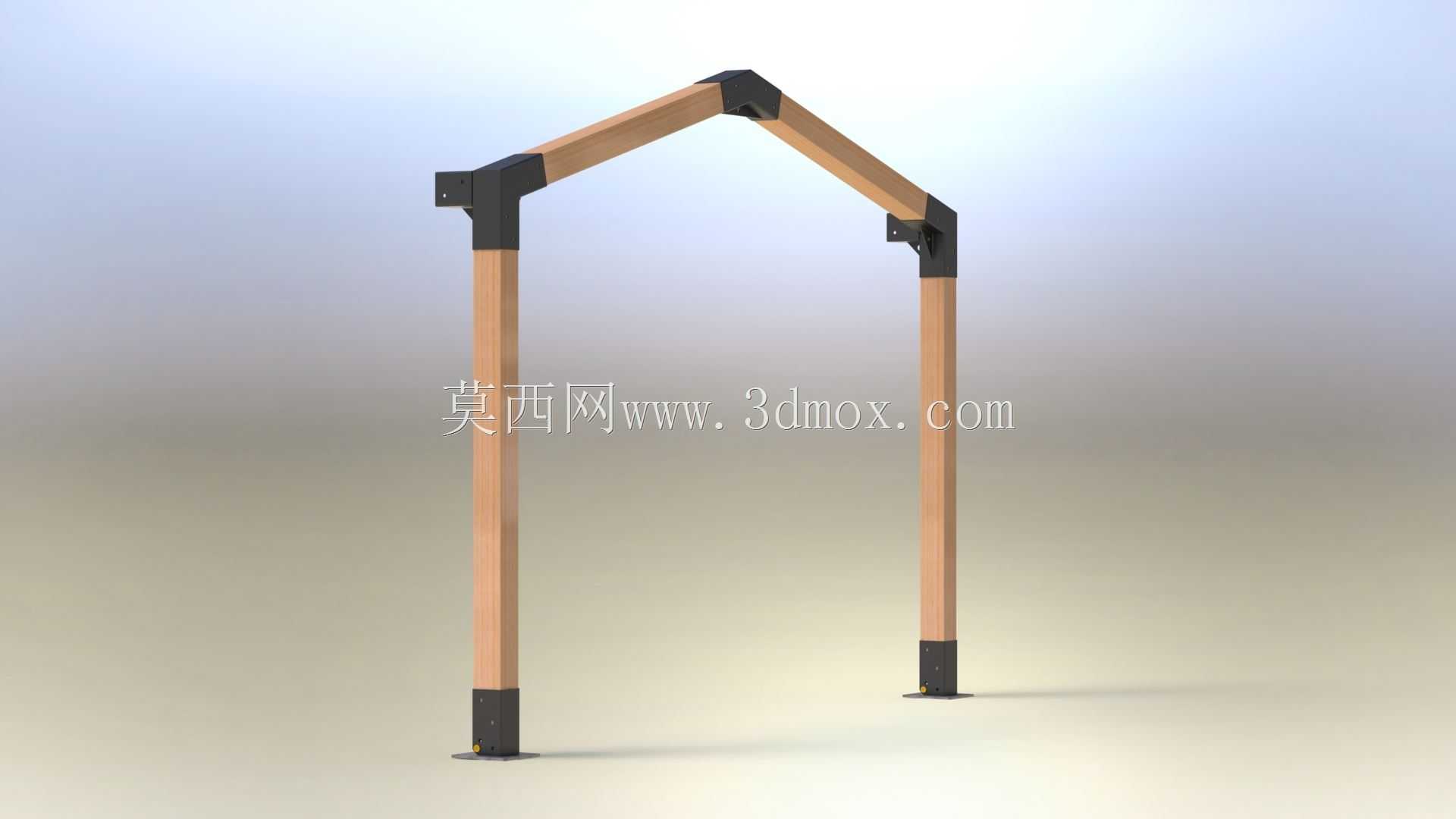

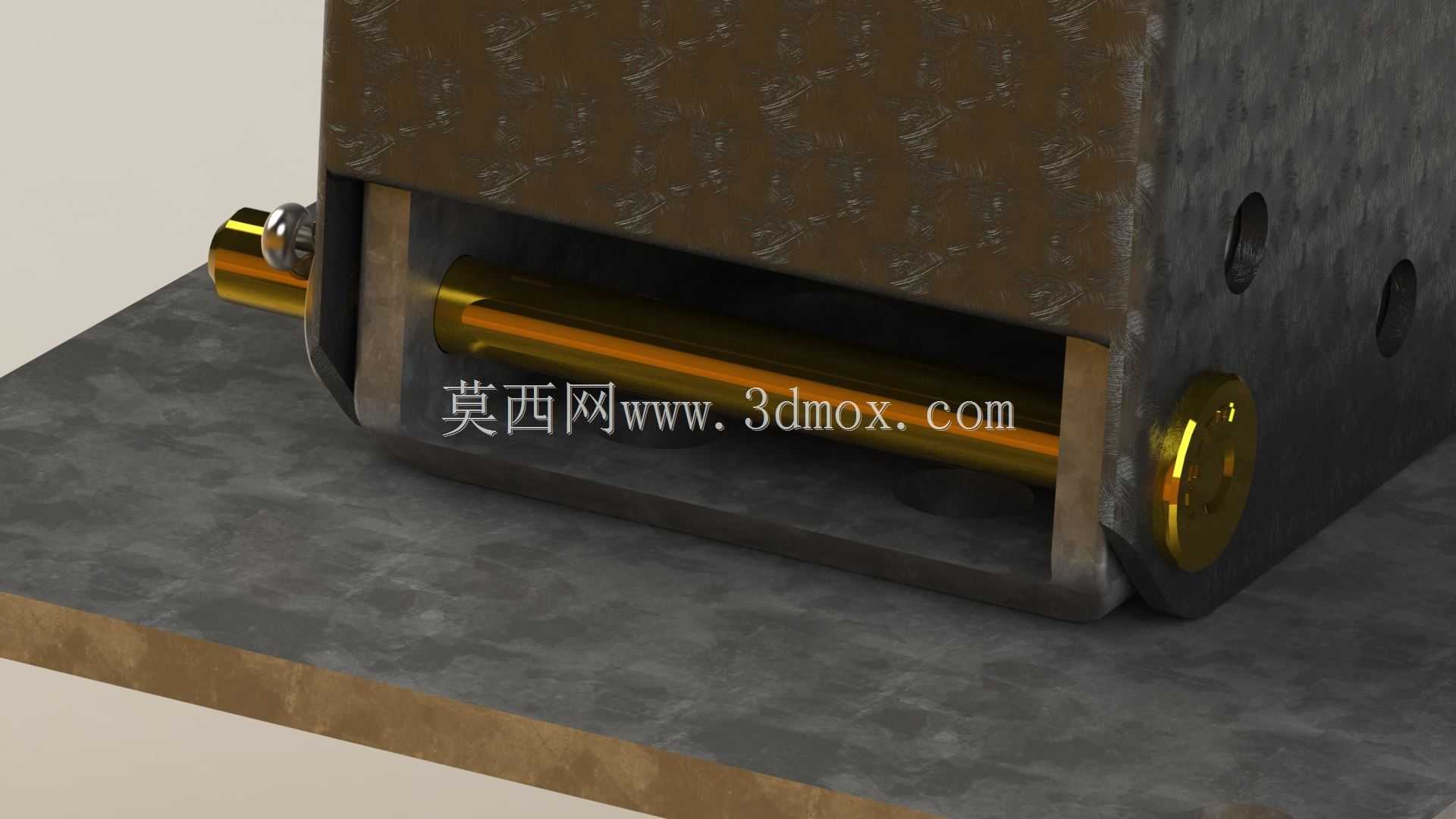

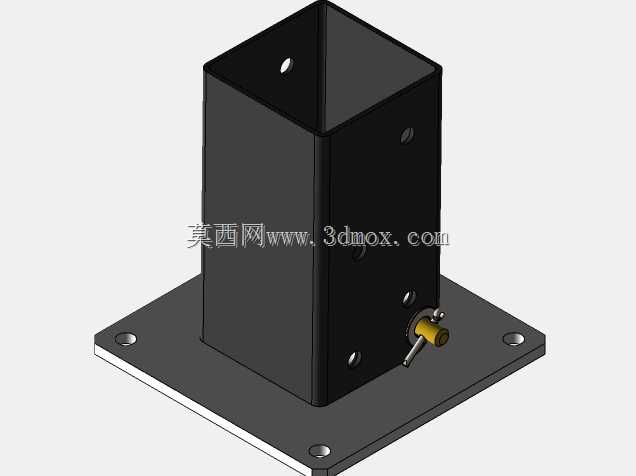

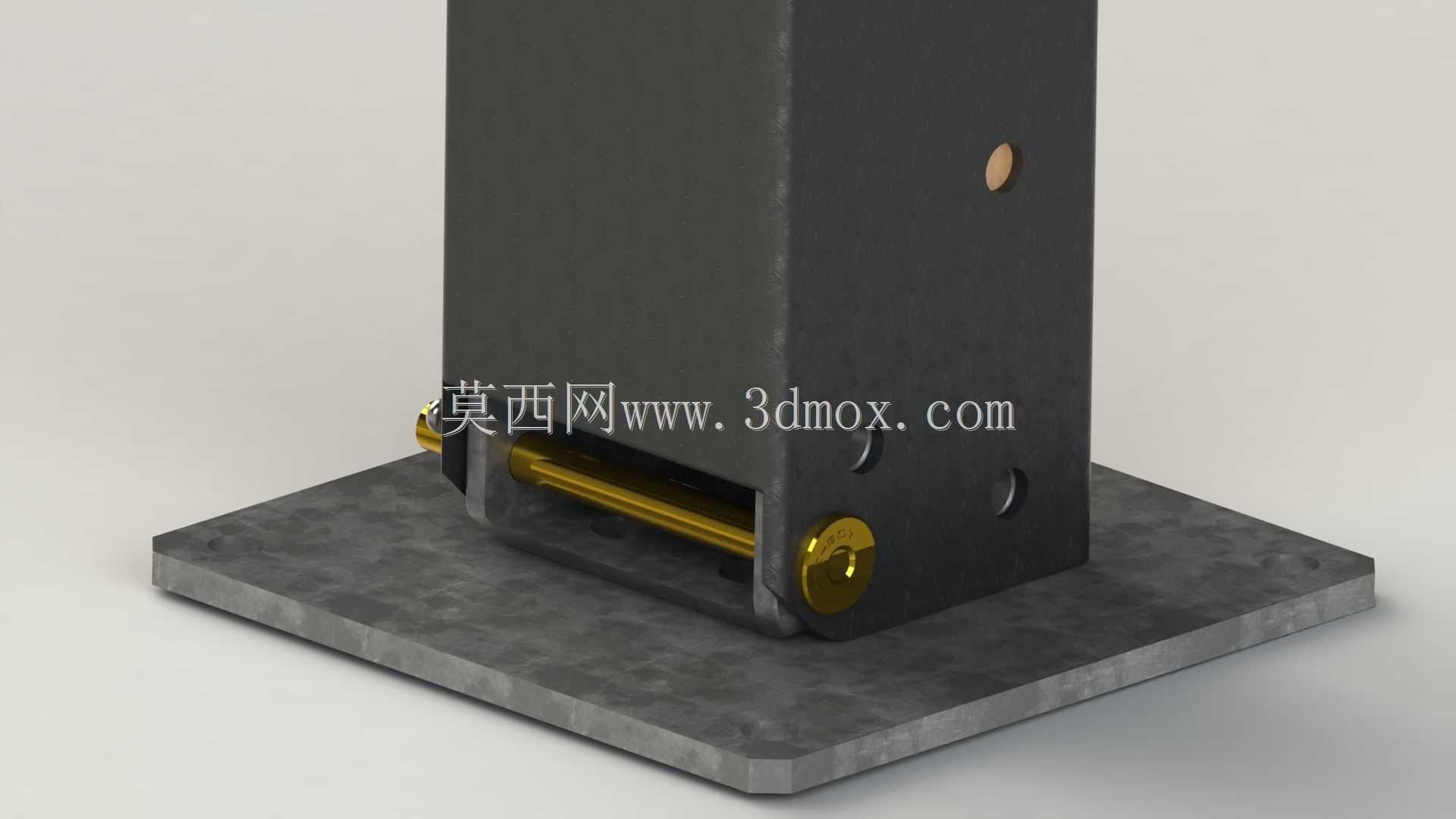

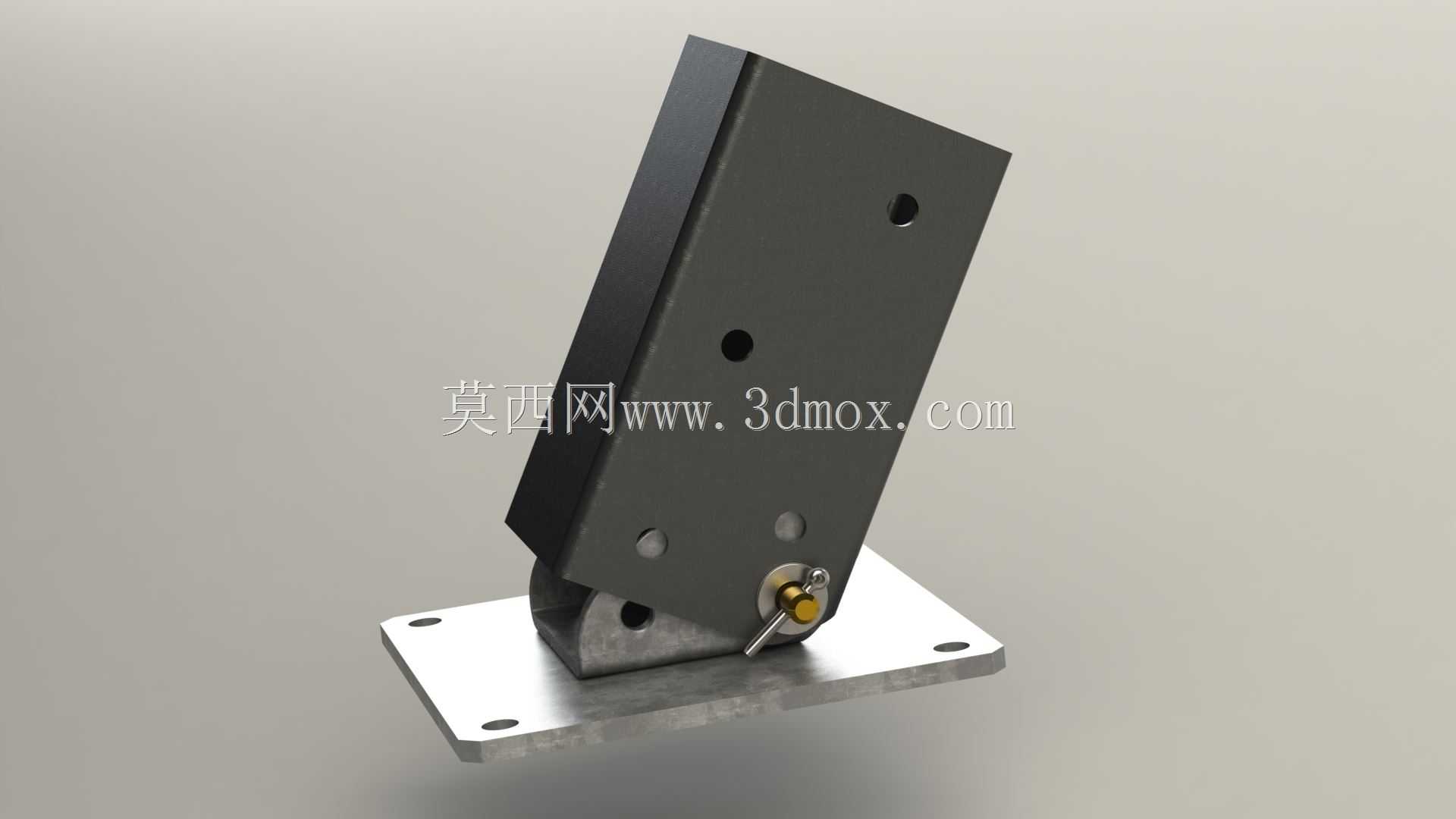

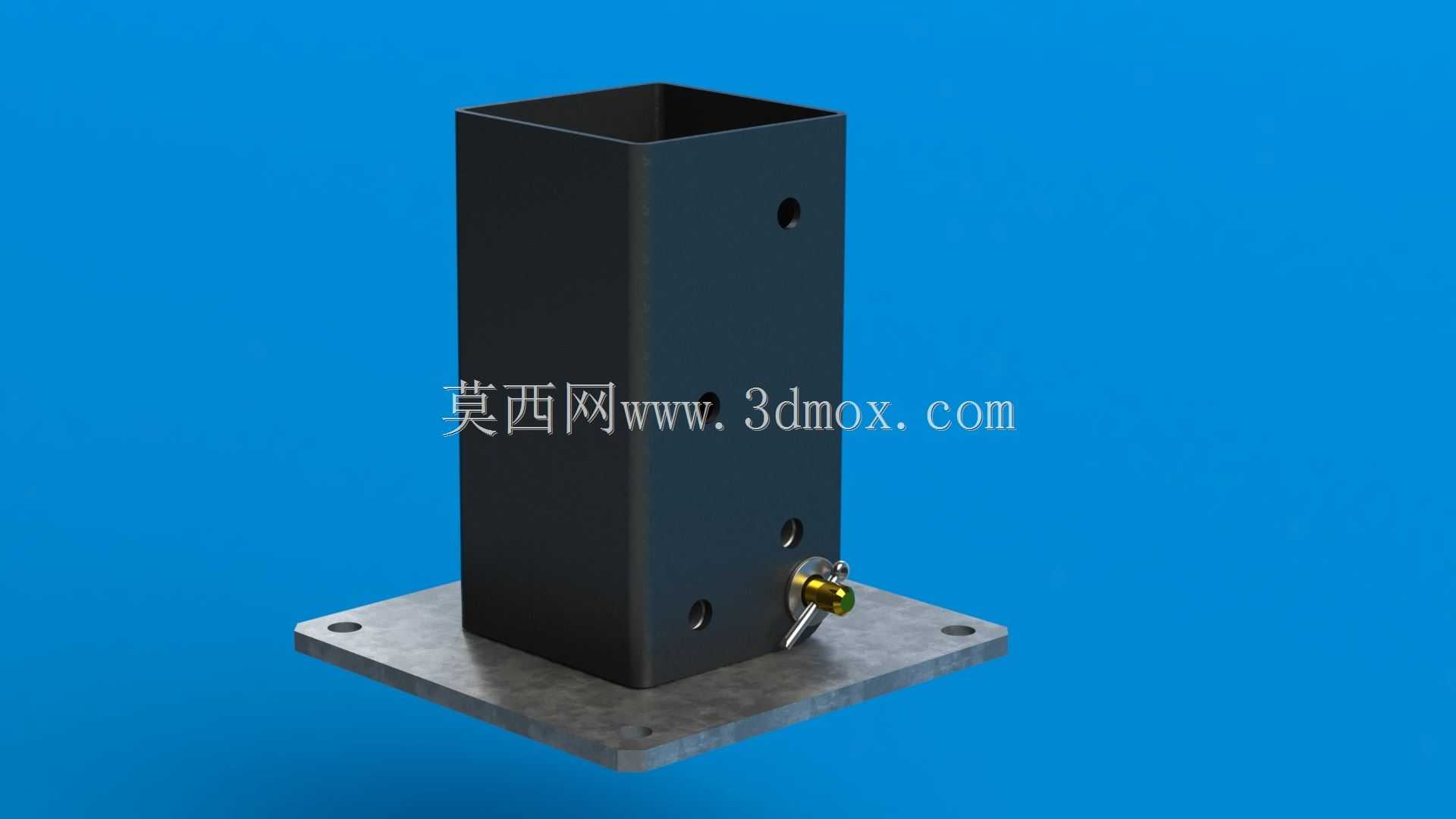

这款枢轴连接构件主要面向小型私人木工工坊、庭院自建作业场景设计，核心解决小型木质框架结构竖立安装时的重型设备依赖问题，适配个人DIY作业、小型庭院构筑物搭建、临时工坊框架布设等轻量化施工场景，无需调用起重设备即可完成框架的竖立与拆装作业，大幅降低小型木质结构搭建的设备门槛与人力成本。构件整体采用分体式组合结构，底部为带安装孔的方形金属安装基板，基板上方通过两侧带加强筋的弧形支撑耳座承托枢轴连接主体，后侧配套方形防护壳体用于容纳枢轴锁止与传动结构，侧面设置快拆式锁止拨杆，可快速完成枢轴的锁止与释放操作。设计过程中优先考虑了个人作业的操作便利性，整体结构无复杂精密传动部件，所有连接点位均采用外露式标准紧固件，使用者可借助普通扳手、螺丝刀完成全部拆装维护作业，无需专用工装工具。安装边界方面，底部方形基板预留四个对称分布的沉头安装孔，可直接通过膨胀螺栓或木螺钉固定在混凝土地面、木质地梁等硬质基础上，安装孔位的间距适配常规小型木构框架的立柱排布尺寸，无需额外加工转接板即可完成对接；后侧方形壳体的侧面预留多组不同高度的调节安装孔，可适配不同截面尺寸的木质框架主梁连接，连接时仅需在木质主梁对应位置钻孔，使用配套螺栓即可完成框架与枢轴构件的刚性连接。功能特性上，该构件可在地面完成整个木质框架的水平组装，组装完成后通过枢轴结构将整体框架绕枢轴点旋转竖立，竖立到位后通过侧面的锁止拨杆完成角度固定，整个竖立过程仅需1-2人即可完成，无需借助吊装设备；同时构件支持快速拆卸，当需要调整构筑物位置、更换搭建场地时，仅需拆除锁止销与底部安装螺栓，即可将构件与框架整体拆分转移，拆卸后的构件无零散易丢小件，可重复多次周转使用，适配个人用户频繁调整作业场地、反复拆装搭建的使用需求。结构设计上，两侧的弧形支撑耳座采用加厚板材折弯成型，耳座与底部基板之间采用满焊连接，可承受竖立过程中框架整体的倾覆力矩，避免枢轴部位受力变形；枢轴部位采用耐磨衬套设计，反复旋转过程中不会出现金属直接磨损导致的旷量，长期使用后仅需更换衬套即可恢复装配精度，维护成本极低；后侧的方形防护壳体可遮挡内部枢轴与锁止结构，避免户外使用时雨水、木屑进入结构缝隙造成卡滞，提升构件在户外庭院场景下的使用寿命。
