内螺纹手动黄铜球阀三维结构设计

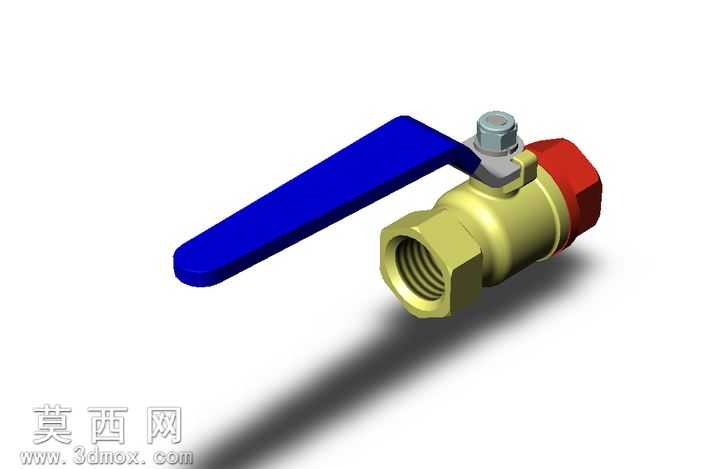

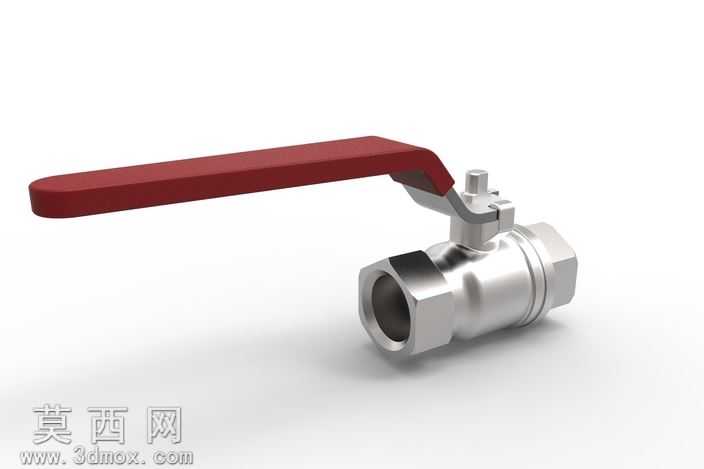

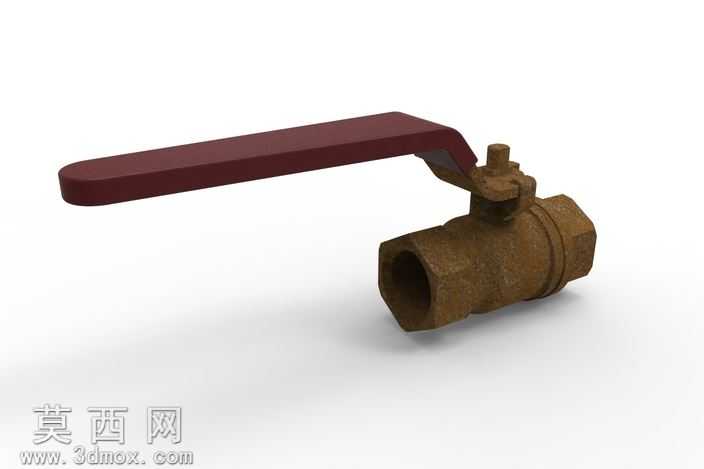

本作品为手动内螺纹球阀的三维数字化设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先依据民用管路球阀的通用尺寸规范，绘制阀体的基础回转轮廓，通过拉伸、旋转切除等特征完成黄铜阀体的内外螺纹结构、介质流通腔体的建模，保证内螺纹的牙型角、螺距符合民用给排水、低压气动管路的连接标准，确保模型可直接对接同规格管路接头的设计数据。针对核心启闭件球体，采用球面切除与通孔拉伸结合的方式构建，精准控制球体通孔直径与阀体通径的匹配度，保证流道的通畅性，同时在球体与阀体的配合位置预留密封件安装槽位，还原真实球阀的密封结构设计。手柄部分采用钣金折弯与拉伸凸台结合的方式建模，还原蓝色长手柄的握持弧度与连接端的扁方结构，确保手柄与阀杆的配合无干涉，阀杆顶部的压紧螺母采用标准螺纹特征建模，还原阀杆的防冲出结构与压紧密封的装配逻辑。材质渲染阶段，为阀体赋予黄铜金属材质，调整金属粗糙度与反射参数，还原黄铜锻压件的哑光金属质感；手柄部分赋予蓝色工程塑料材质，添加细微的磨砂纹理表现塑料件的表面质感；端部密封帽赋予红色烤漆金属材质，阀杆螺母赋予镀锌钢材质，通过不同材质的区分清晰展现各部件的材质属性与功能分区。结构设计上遵循手动球阀的经典工作原理，即通过手柄带动阀杆旋转90度即可实现球体通孔与流道的对齐或截断，完成管路介质的通断控制，建模过程中严格校验各运动部件的干涉情况，确保手柄旋转全程无部件碰撞，各连接部位的配合间隙符合实际装配公差要求。整体设计还原了民用小型黄铜球阀的全部结构细节，可用于产品展示、管路装配模拟、五金配件选型参考等场景，模型的参数化特征支持后续对通径、连接尺寸、手柄长度等参数进行调整，适配不同压力等级、不同管路规格的球阀改型设计需求。
