ASMEB16.10法兰两端明杆闸阀结构设计

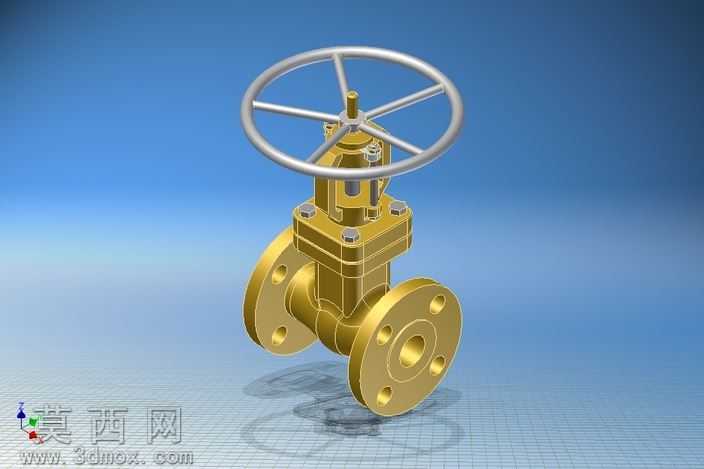

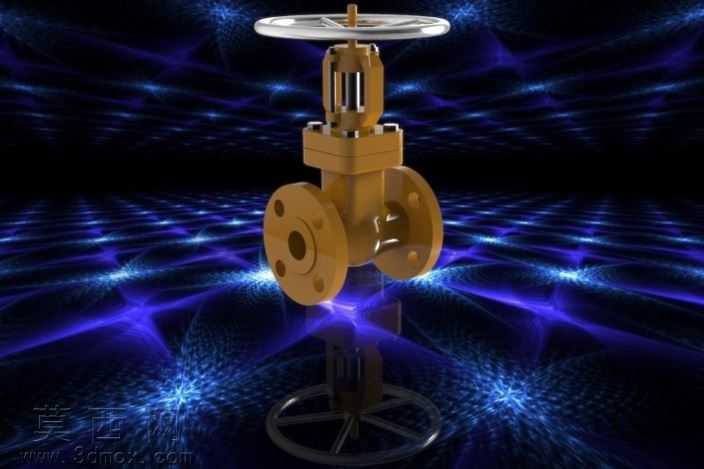

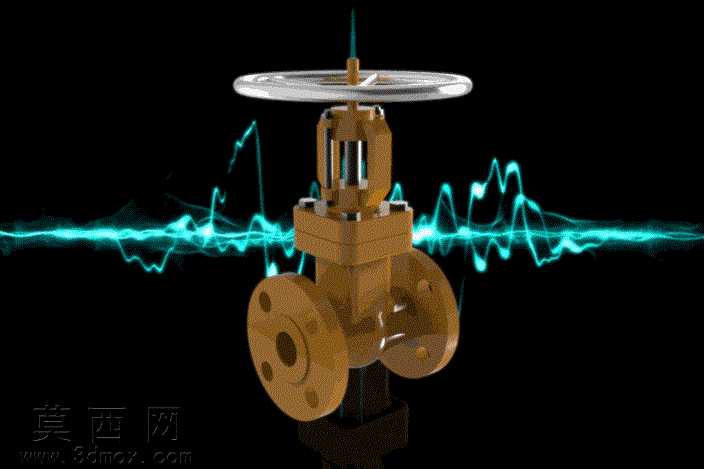

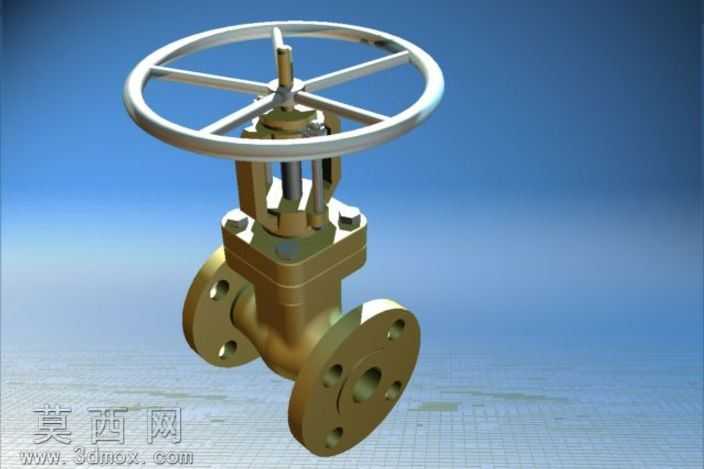

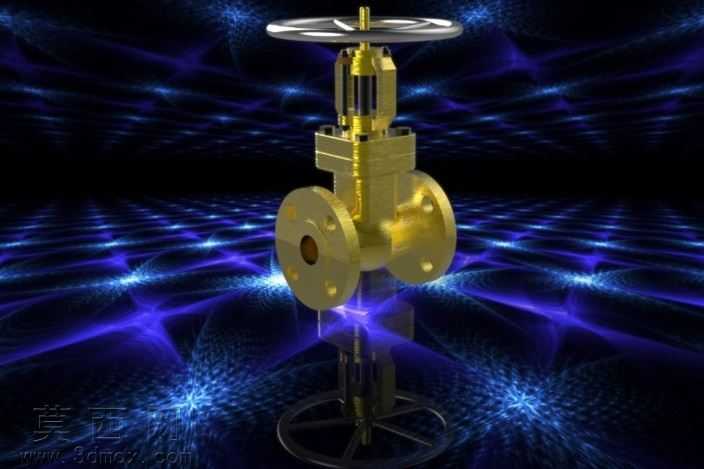

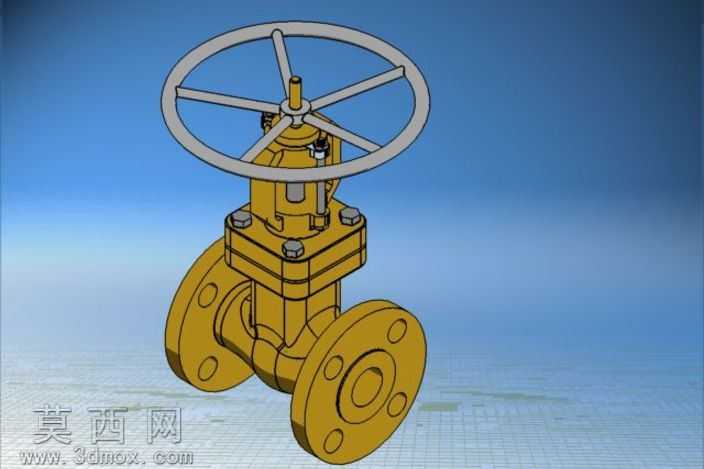

本模型为符合ASMEB16.10标准的法兰两端类1501闸阀，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循美标闸阀的结构尺寸规范，对阀体、阀盖、阀杆、闸板、手轮、法兰连接端等核心部件逐一进行特征构建，保证各部件的装配公差与实际工业产品一致。建模阶段先通过草图绘制阀体的流道轮廓与法兰端面的螺栓孔分布，采用拉伸、旋转、布尔运算等基础特征完成阀体主体构建，对阀腔内部的密封面位置做了精准的尺寸约束，确保闸板下落时能够完全贴合密封面实现截断功能。阀杆部分采用梯形螺纹结构建模，还原明杆闸阀的阀杆升降特征，手轮与阀杆的连接位置做了键槽配合结构，还原实际操作时的扭矩传递逻辑。材质渲染阶段，阀体与阀盖采用铸铜黄铜材质，调整金属粗糙度与反射参数还原铸铜件的哑光金属质感，手轮采用铸钢材质做哑光银灰色处理，密封面位置做高光金属质感区分，法兰端面的螺栓孔做倒角细节处理，整体渲染采用蓝底渐变背景搭配地面网格，突出阀门的工业质感与结构细节。结构设计上采用两端法兰连接形式，法兰端面的螺栓孔数量、孔径、分布圆直径均符合Class150压力等级的法兰标准，阀盖与阀体采用螺栓连接结构，预留了密封垫片的安装位置，闸板采用楔式单闸板结构，适配中低压管路的截断需求，手轮采用轮辐式结构，保证操作时的受力均匀。设计过程中重点考量了闸阀的流通特性与密封性能，内部流道做了顺滑过渡处理，减少介质流动时的阻力损失，阀杆的升降行程做了限位结构设计，避免闸板过度升降造成部件损坏，各连接部件的配合间隙均参考实际工业闸阀的装配要求设置，既保证模型的外观还原度，也满足结构原理展示的需求，可用于工业阀门教学、管路系统装配模拟、产品展示等场景。
