经典M72摩托车曲轴连杆总成三维结构设计

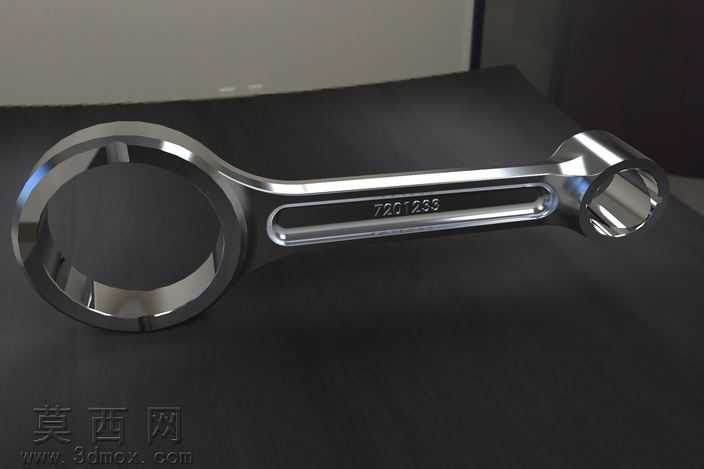

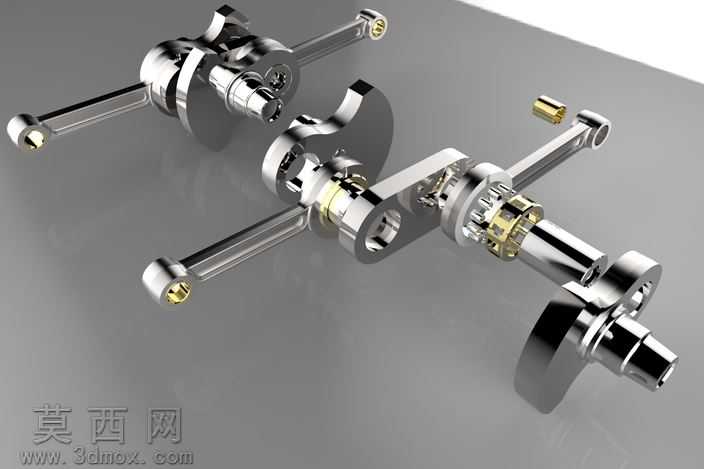

本作品为经典重型摩托车曲轴连杆总成的三维建模成果，建模过程严格遵循实体机械加工的真实尺寸比例，在SolidWorks环境下完成全参数化结构搭建，完整还原了双缸水平对置发动机核心动力部件的装配逻辑。建模阶段首先对曲轴主轴颈、曲柄销、平衡配重块进行分体式特征绘制，通过旋转凸台、拉伸切除等基础指令完成单个曲柄的基体造型，针对曲柄销与主轴颈的过渡圆角做了精确的曲率处理，还原真实零件的应力分散结构；连杆部分采用分体式建模逻辑，区分连杆大头、杆身、小头三个功能区段，杆身采用符合力学性能的变截面工字结构，大头端预留轴瓦安装位，小头端做衬套压装的环形槽特征，所有连接孔位的同轴度公差在建模阶段通过几何约束完成匹配。装配环节严格按照实际发动机的装配顺序添加配合约束，主轴颈与连杆大头之间添加滚动轴承的装配限位，轴承保持架、滚动体均做独立建模还原，连杆小头与活塞销的连接位预留合理的活动间隙，平衡重块的安装定位孔与曲柄本体完全对齐。渲染阶段采用金属材质分层处理：曲轴基体采用高抛光合金钢材质，添加细微的磨削纹理还原机加工表面质感；轴承滚动体采用高铬轴承钢材质，调高反射率模拟淬火后的光亮金属表面；连杆螺栓采用发黑处理的高强度钢材材质，添加细微的氧化层哑光质感；部分衬套部位采用铜合金材质，调整金属色泽为暖金色，区分不同功能零件的材质差异。场景布光采用多光源工业产品渲染方案，主光源从侧上方投射形成清晰的结构阴影，辅助光源补全暗部细节，顶光突出金属表面的高光反射，完整呈现曲轴总成复杂的空间结构与零件装配关系，所有零件均可拆分查看独立结构，可用于发动机结构教学、改装设计参考等场景。
