2V型测地穹顶多面体结构设计

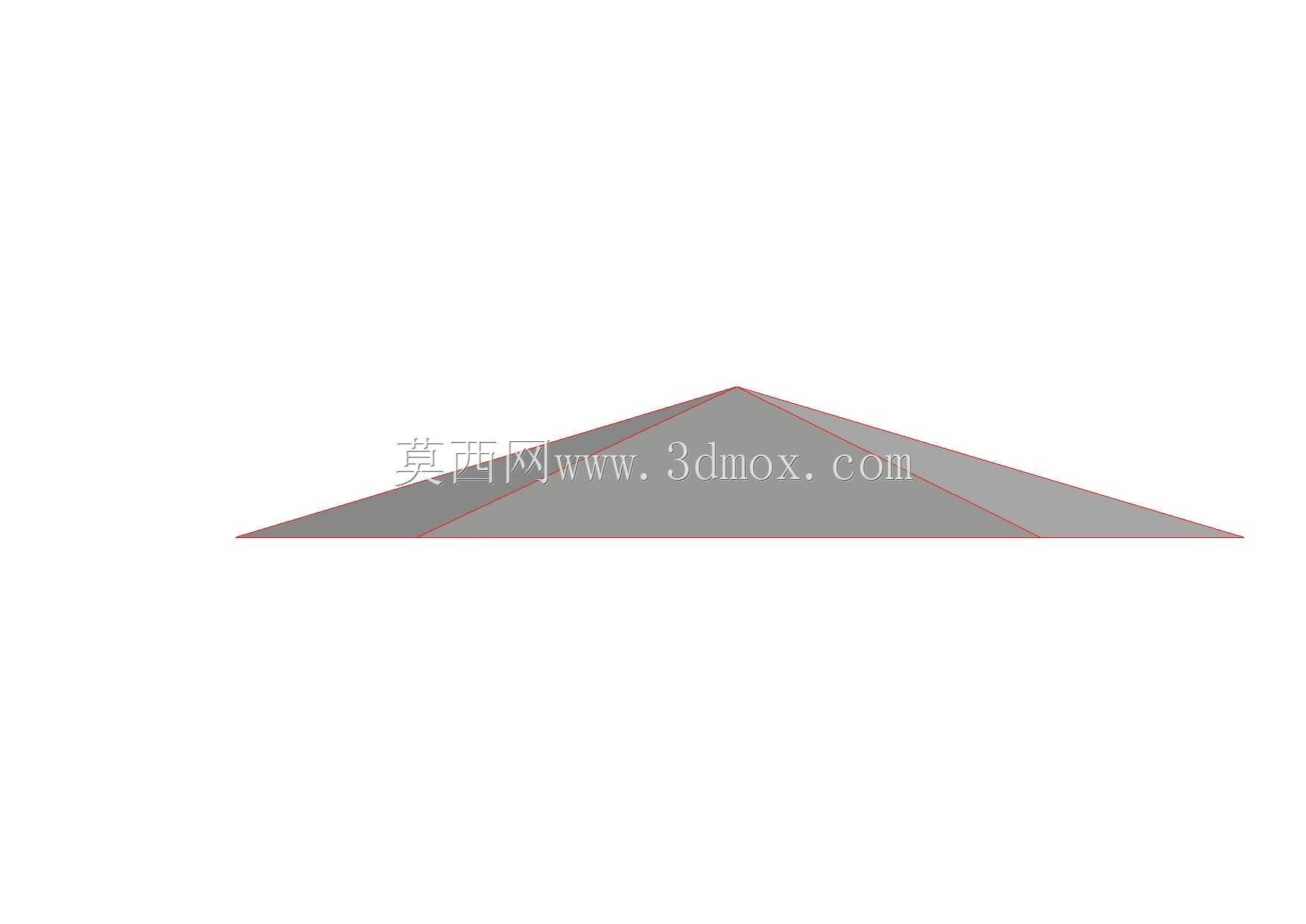

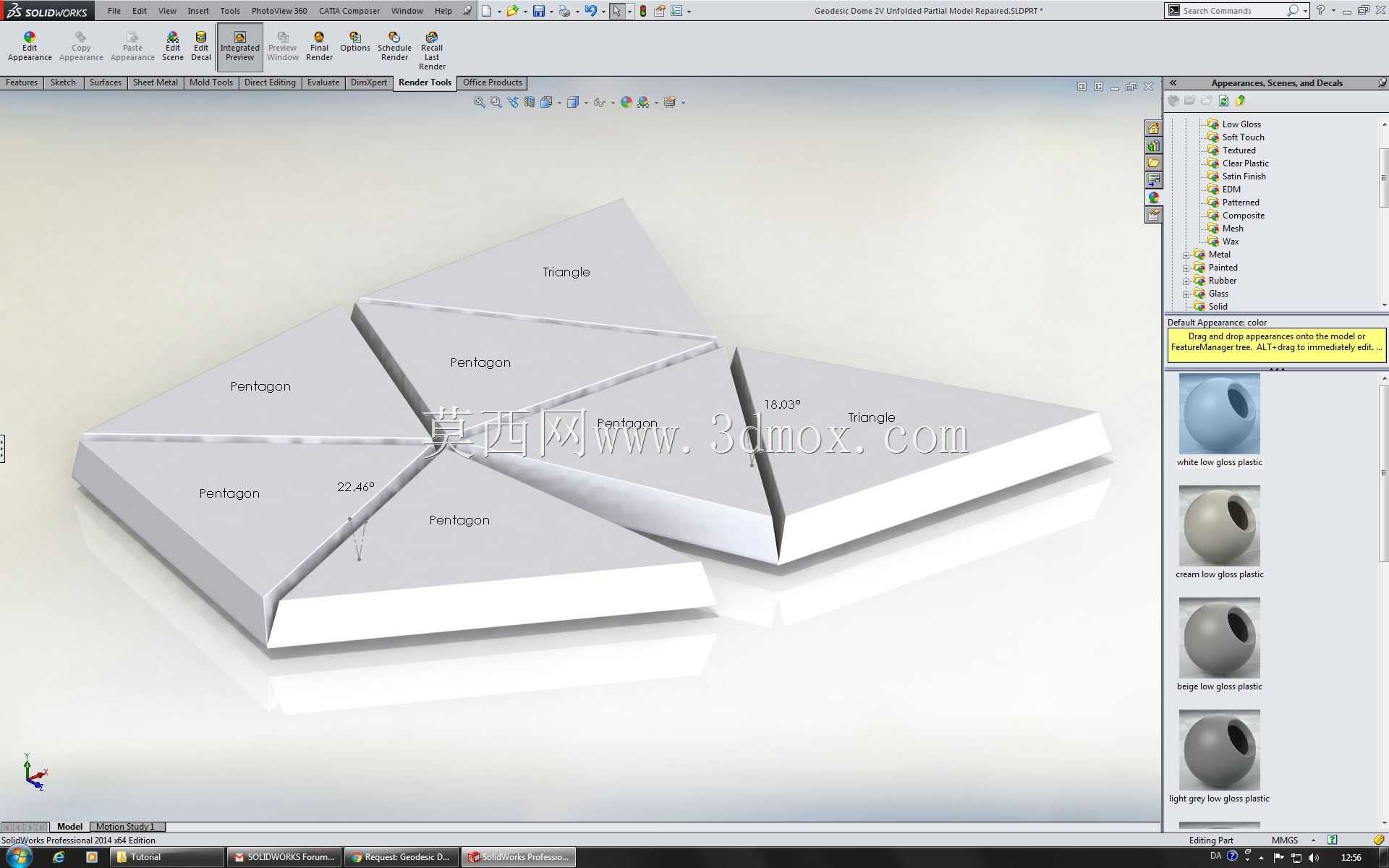

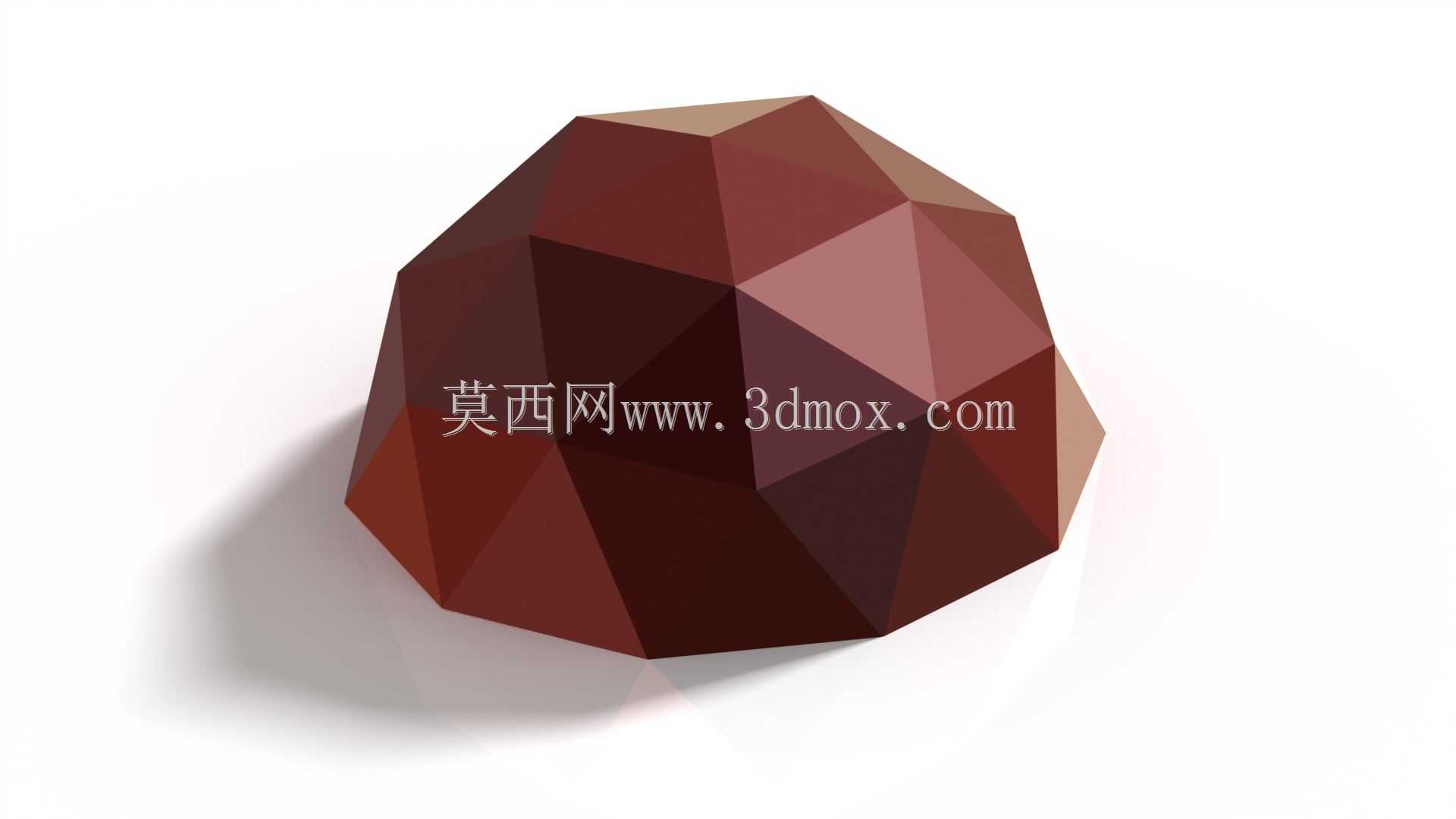

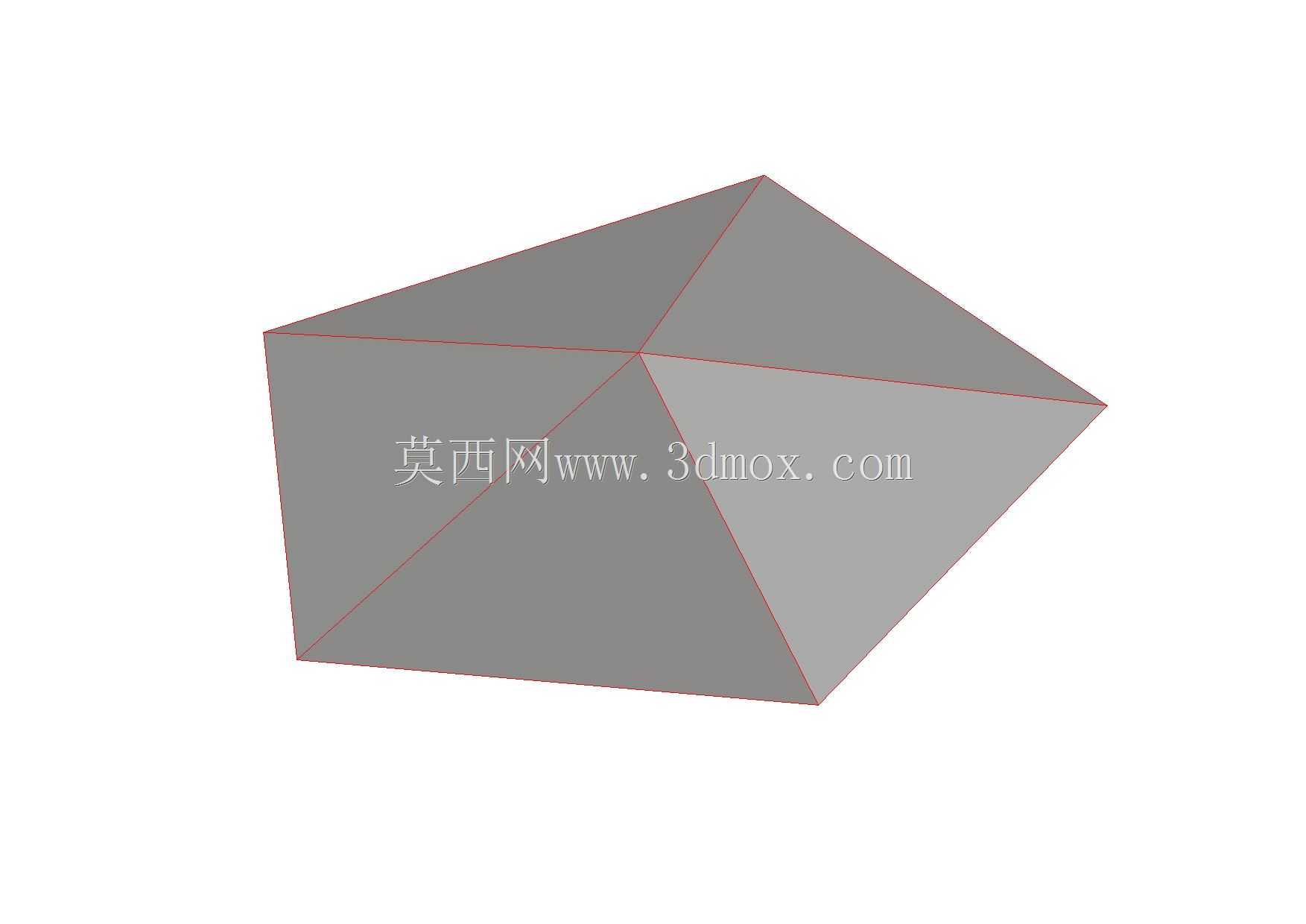

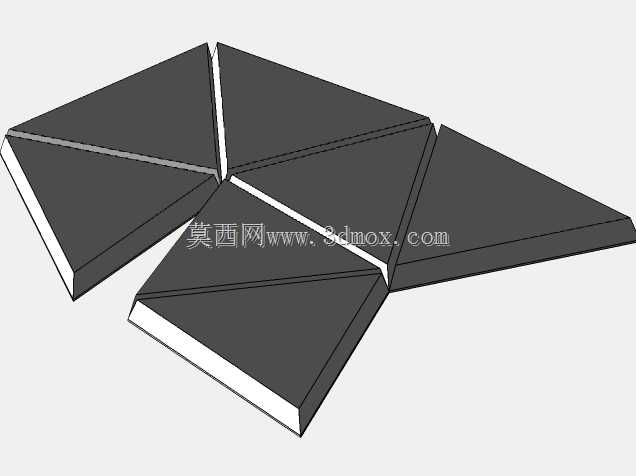

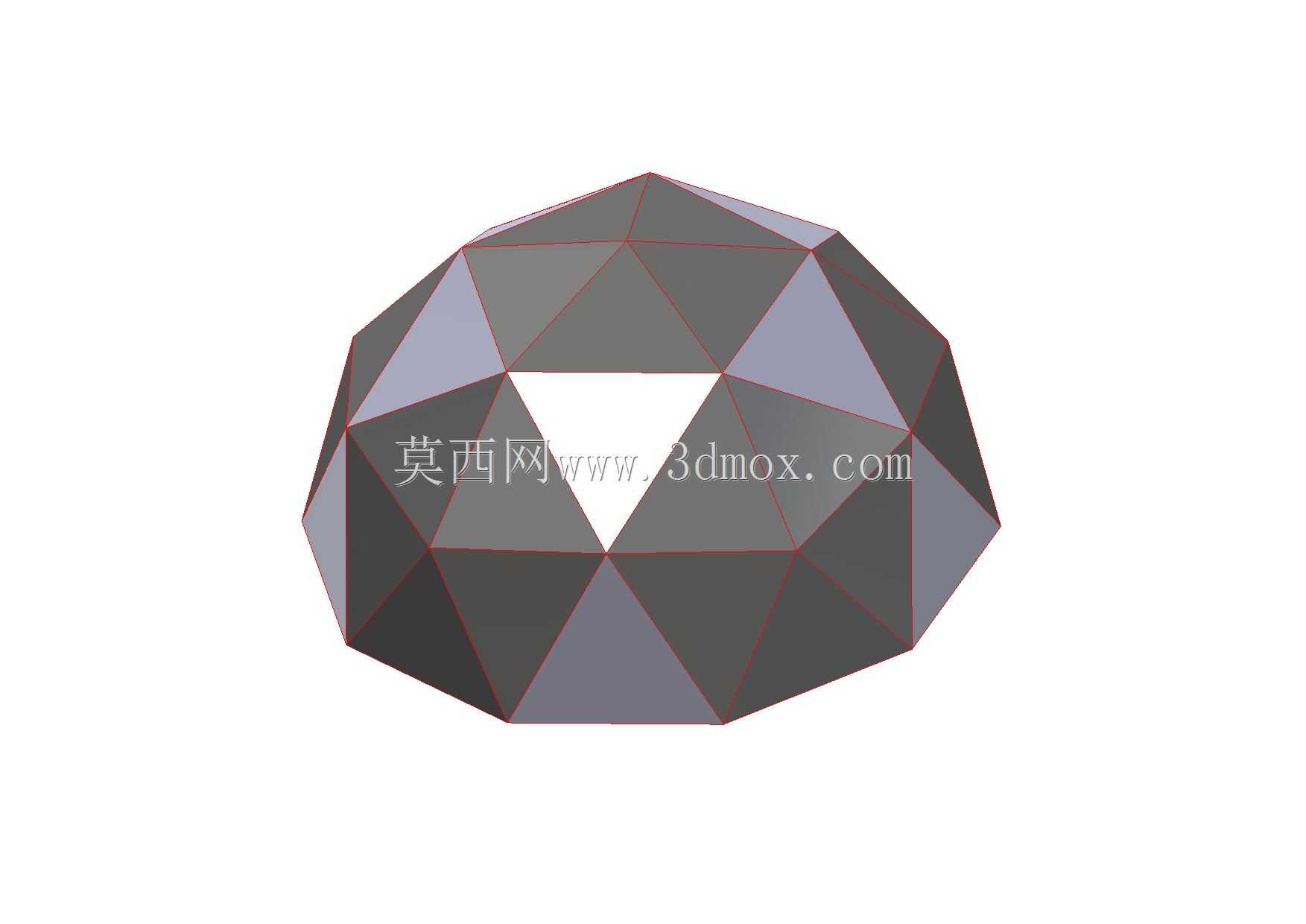

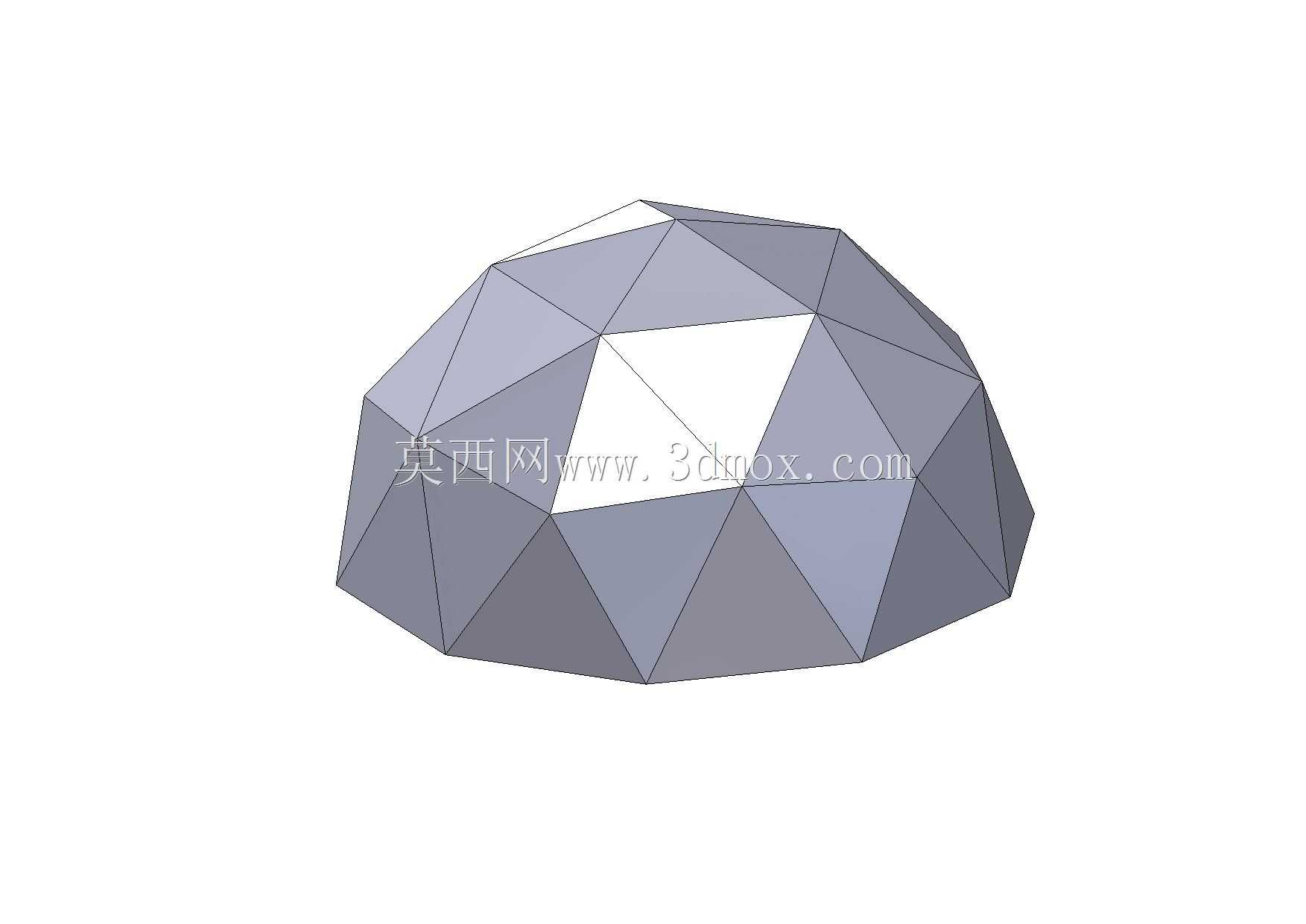

该2V型测地穹顶结构属于空间网格类穹顶构件，在实际工程应用中，常作为小型装配式穹顶建筑的顶部承载单元，可应用于户外临时展陈场馆顶篷、小型天文观测站穹顶外壳、景观装置艺术构筑物、模块化应急庇护所顶盖等场景，依靠自身多面体拼接的几何特性，实现均匀分散外部荷载的作用，能够有效抵御风载、积雪荷载等外部作用力，相比传统曲面穹顶，其平面构件拼接的形式更便于工厂预制与现场快速装配，无需复杂的曲面成型加工工艺。从功能特性来看，该结构采用两类三角形单元拼接构成整体穹顶形态，其中一类三角形单元边长为50，另一类三角形单元边长为56.541，两类单元按照测地穹顶的排布规则交替组合，形成近似球面的多面体穹顶轮廓，整体结构无冗余支撑构件，依靠三角形自身的结构稳定性实现整体刚度，在相同投影面积下，该结构的自重远低于传统混凝土穹顶或钢网架穹顶，同时具备良好的空间通透感，可根据实际使用需求在三角形单元间隙预留采光口或设备安装位，适配不同场景的功能需求。在设计思路上，该结构严格遵循2V频率测地穹顶的几何划分规则，核心设计要点为五角大单元的对称性控制，组成五角核心区域的五个同规格三角形单元必须保持严格对称，确保所有相邻构件的连接边都处于同一平面上，避免出现装配错位或应力集中的问题；设计过程中优先保证每个三角形单元的边长精度与角度精度，所有构件的连接节点均采用共面设计，既方便后续的螺栓连接或焊接装配，也能保证整体结构拼装完成后，穹顶的轮廓偏差控制在允许范围内，不会出现局部凸起或凹陷的形态问题。从外形尺寸与安装边界来看，该穹顶整体为类半球形多面体结构，底部为正多边形安装边界，可适配圆形或正多边形的下部支撑结构，安装时仅需将底部一圈三角形单元的底边与下部支撑圈梁对应固定即可，无需额外设置转换连接件；结构所有三角形构件均为平面杆件拼接单元，单块构件的尺寸控制在人工可搬运的范围内，现场装配无需大型起重设备，仅需按照编号逐块拼接即可完成整体穹顶的搭建，同时该结构的模块化设计也支持后期局部构件的更换维护，若某一块三角形单元出现损坏，可单独拆卸替换，无需拆解整体结构，大幅降低后期运维成本。
