对重平衡式电梯配重吊装结构设计

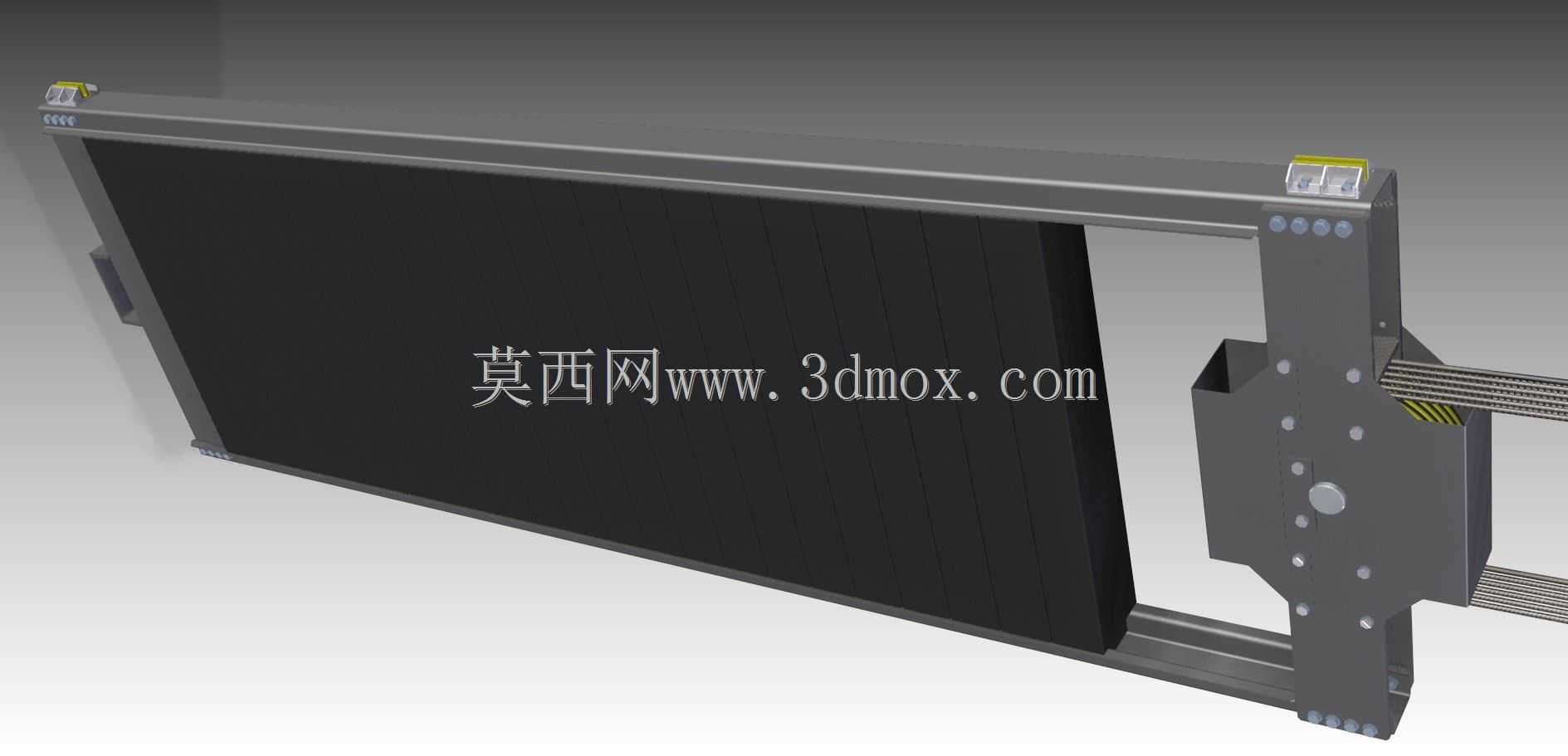

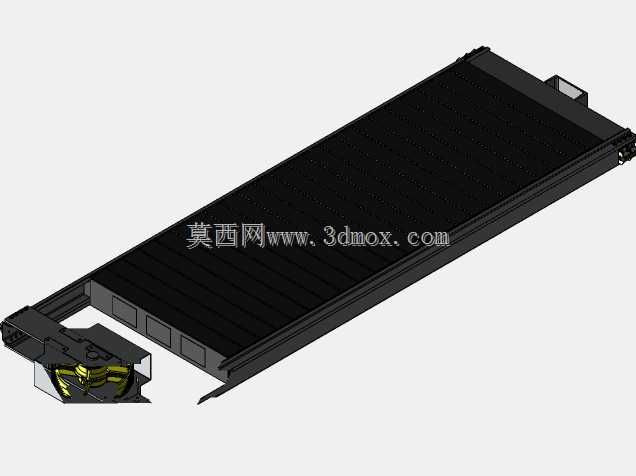

该结构主要应用于垂直升降曳引式电梯的井道内部，是电梯曳引系统中平衡轿厢侧重量的核心承载部件，日常运行中承担着平衡轿厢自重与额定载重量差值的作用，能够大幅降低曳引主机的输出扭矩需求，减少主机运行功耗，同时提升电梯启停、运行过程的平稳性，避免轿厢出现偏载晃动、溜梯等安全隐患，广泛适配住宅、商业楼宇、工业厂房等各类场景的乘客电梯、载货电梯配置需求。整套配重结构采用框架式承载设计思路，主体框架采用高强度型钢拼接成型，框架内部预留标准配重块堆叠安装腔位，可根据电梯额定载重、提升高度的实际参数灵活调整配重块的堆叠数量，精准匹配轿厢侧的总重量，将曳引轮两侧的重量差控制在设计允许的合理区间内。结构顶部设置专用对重吊卡结构，吊卡采用对称式受力设计，与曳引钢丝绳端的连接部件精准适配，吊装受力点与配重整体重心处于同一垂直线上，避免运行过程中出现偏磨、卡轨问题。结构两侧预留与电梯井道导轨匹配的导靴安装位，安装边界严格适配标准T型电梯导轨的安装间距，导靴安装面的平面度、位置公差经过精准校核，保证配重沿导轨上下运行时顺滑无卡滞，不会出现偏斜蹭轨的问题。设计过程中充分考虑井道内的安装空间限制，整体外形尺寸严格对应常规电梯井道的对重侧预留空间，不会与轿厢、井道壁、层门部件出现运行干涉，框架底部预留缓冲器撞块安装位，能够在电梯冲顶或蹲底时与井道底坑的缓冲装置配合，吸收冲击能量，保障运行安全。整套结构的受力路径经过反复优化，从吊卡受力点到框架主体再到配重块承载位，应力分布均匀，无明显应力集中区域，能够承受长期往复运行的交变载荷，结构强度满足电梯全生命周期的使用需求，同时兼顾了现场安装的便捷性，各连接位均采用标准化接口设计，无需现场额外打孔焊接即可完成组装，大幅缩短现场安装调试的周期。
