带冷却管路的两板注塑模具结构设计

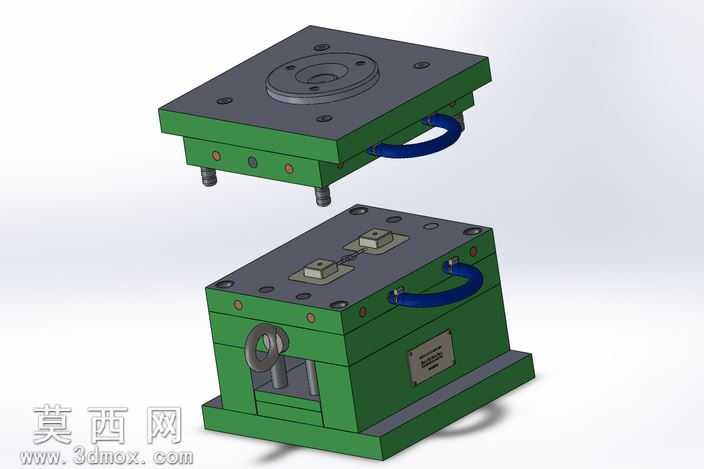

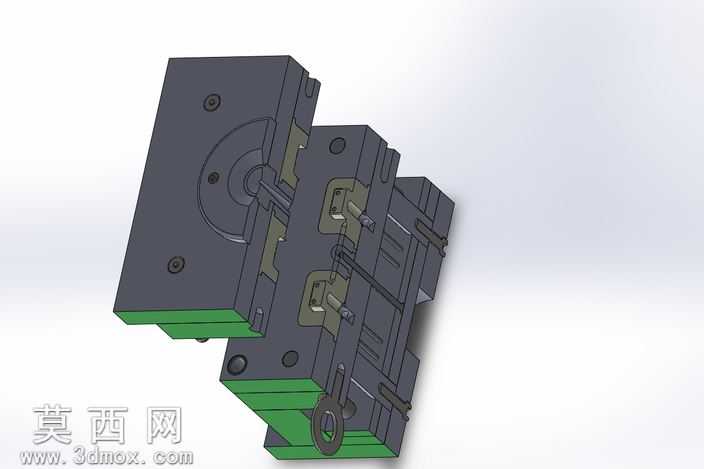

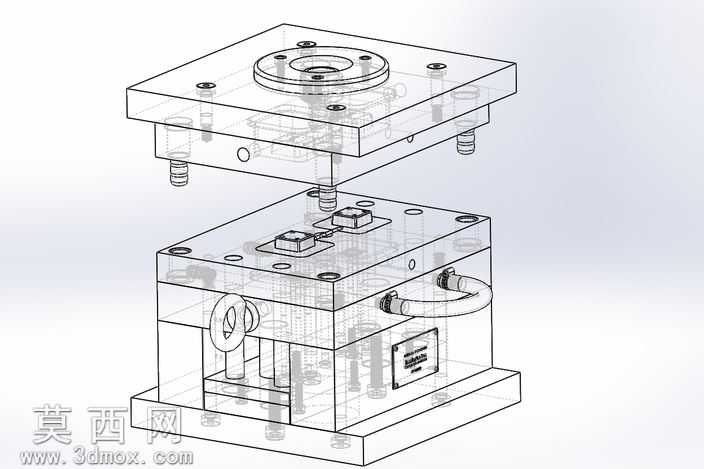

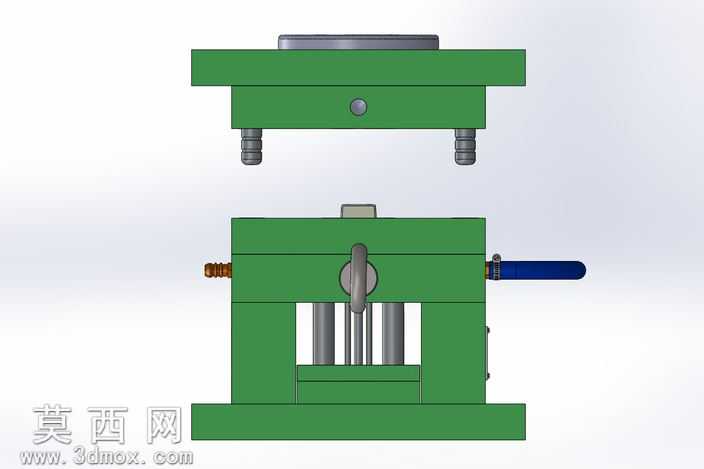

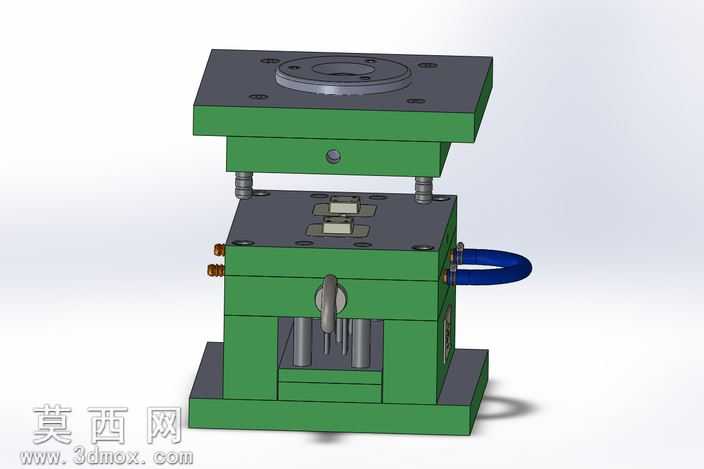

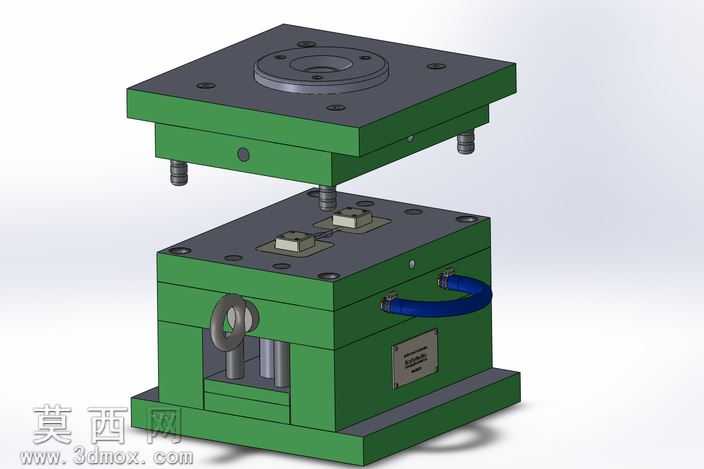

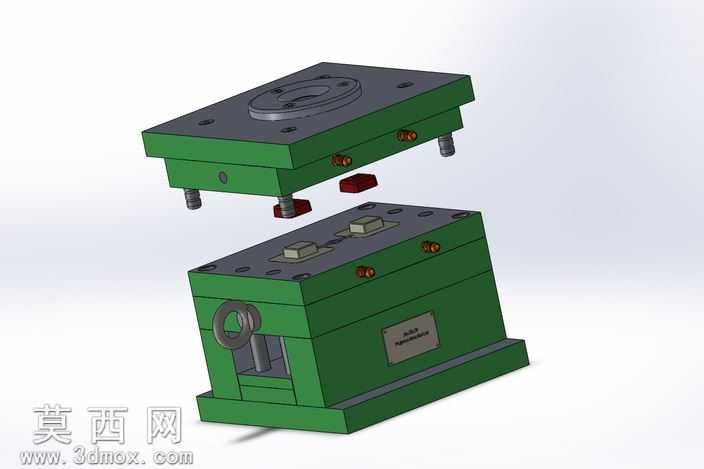

本套注塑模具采用经典两板模结构设计，通过三维建模软件完成全参数化建模与装配校验，整体结构分为定模侧与动模侧两大核心部分，建模过程中严格遵循注塑模具设计规范，对所有配合面、安装孔位、导向结构均做了公差适配校验，避免实际生产中出现干涉、卡模等问题。渲染阶段采用工业级材质表现方案，模架主体采用铸铁哑光金属材质还原模具钢的厚重质感，冷却管路采用深蓝色半透明橡胶材质区分，吊环、紧固螺丝等标准件采用亮面金属材质突出细节，分型面、导向柱等关键配合位置做了边缘高亮处理，让整体结构层次清晰可辨。结构设计上，定模侧设置有定位圈与浇口套，用于和注塑机射嘴精准对接，定模板内部排布有循环冷却水路，通过蓝色软管外接冷却系统，可在注塑成型过程中快速带走型腔内的热量，缩短塑件冷却周期；动模侧设置有导向套与定模侧导柱配合，保证合模过程的同轴度精度，侧面安装有吊环结构，方便模具的吊装与转运，动模内部同样设置有对应冷却回路，与定模水路形成闭环冷却系统，保证塑件冷却均匀，减少翘曲变形风险。设计过程中优先考虑模具的加工可行性与量产稳定性，所有模板的孔位、槽体均采用常规机加工即可完成的结构设计，未设置特殊工艺结构，降低模具制造成本；分型面选择在塑件最大轮廓处，开模后塑件可随动模侧脱离定模，后续通过顶出机构即可完成塑件脱模，整套模具结构紧凑，布局合理，冷却系统排布均匀，导向定位精度可靠，可适配常规卧式注塑机的安装尺寸，用于对应结构塑件的批量注塑生产，建模过程中所有零件均保留完整建模特征树，可根据实际生产需求调整型腔尺寸、水路直径、螺丝孔位等参数，具备较高的二次修改适配性。
