沃尔沃履带式挖掘机械臂整机结构设计

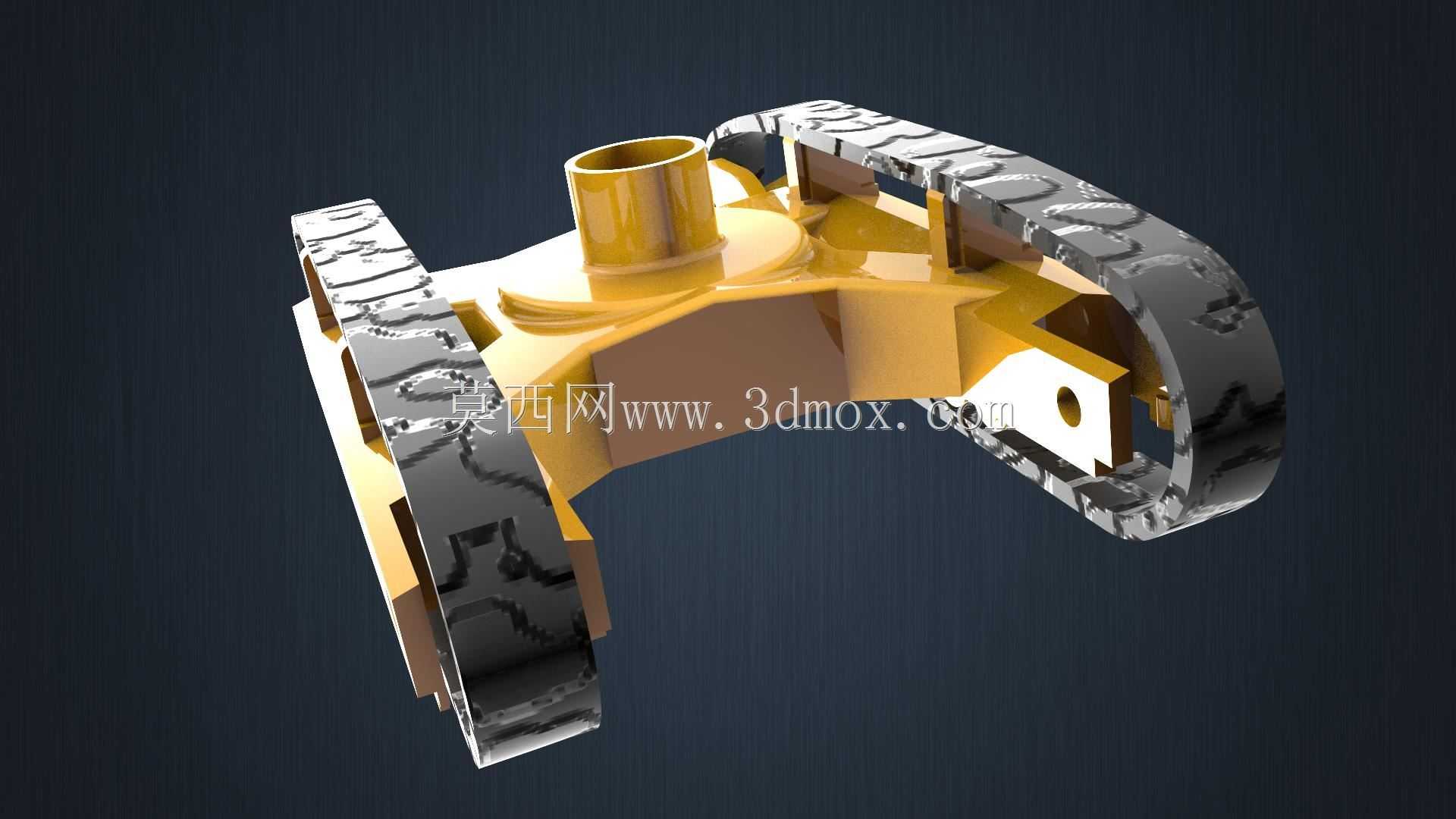

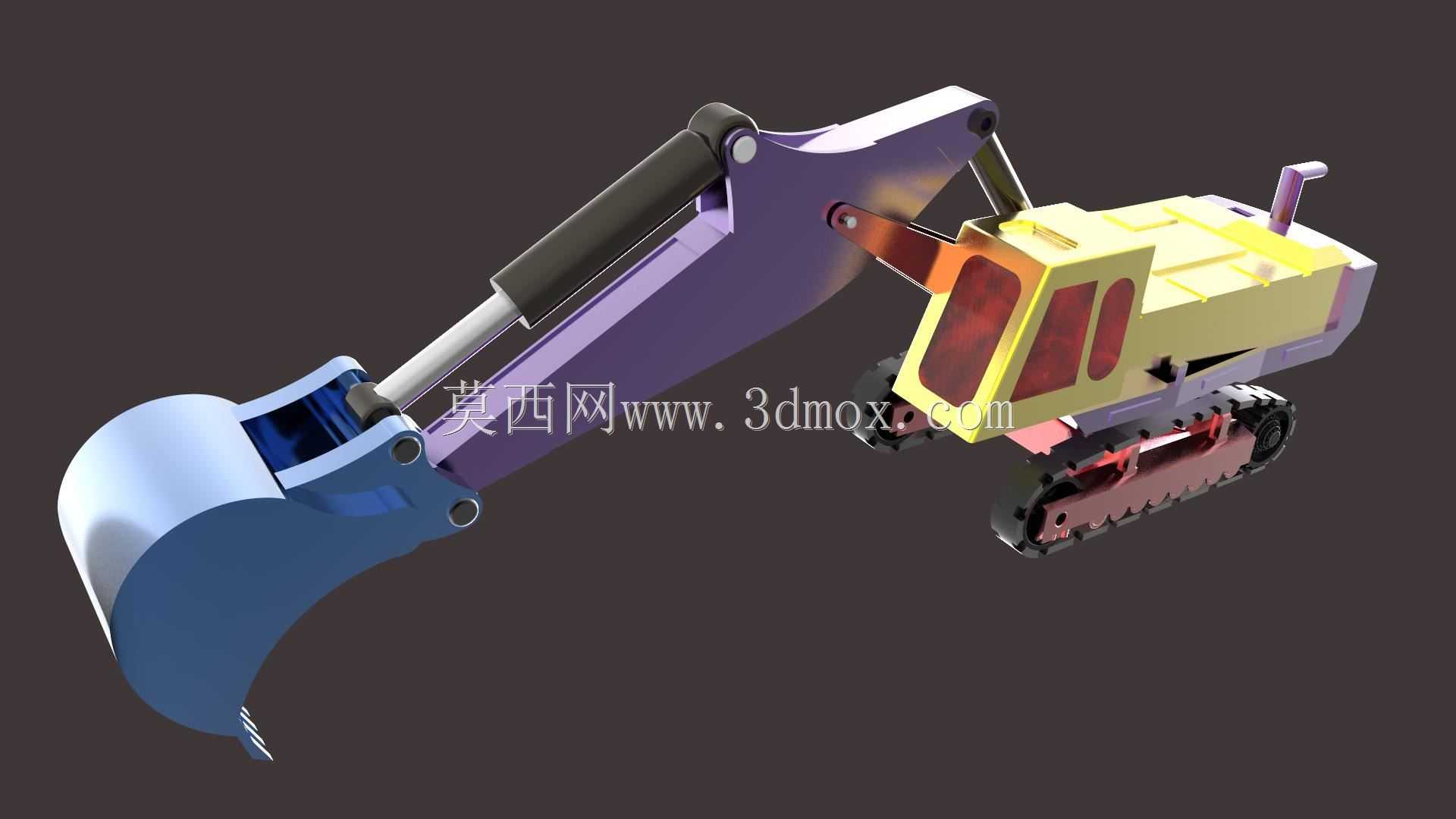

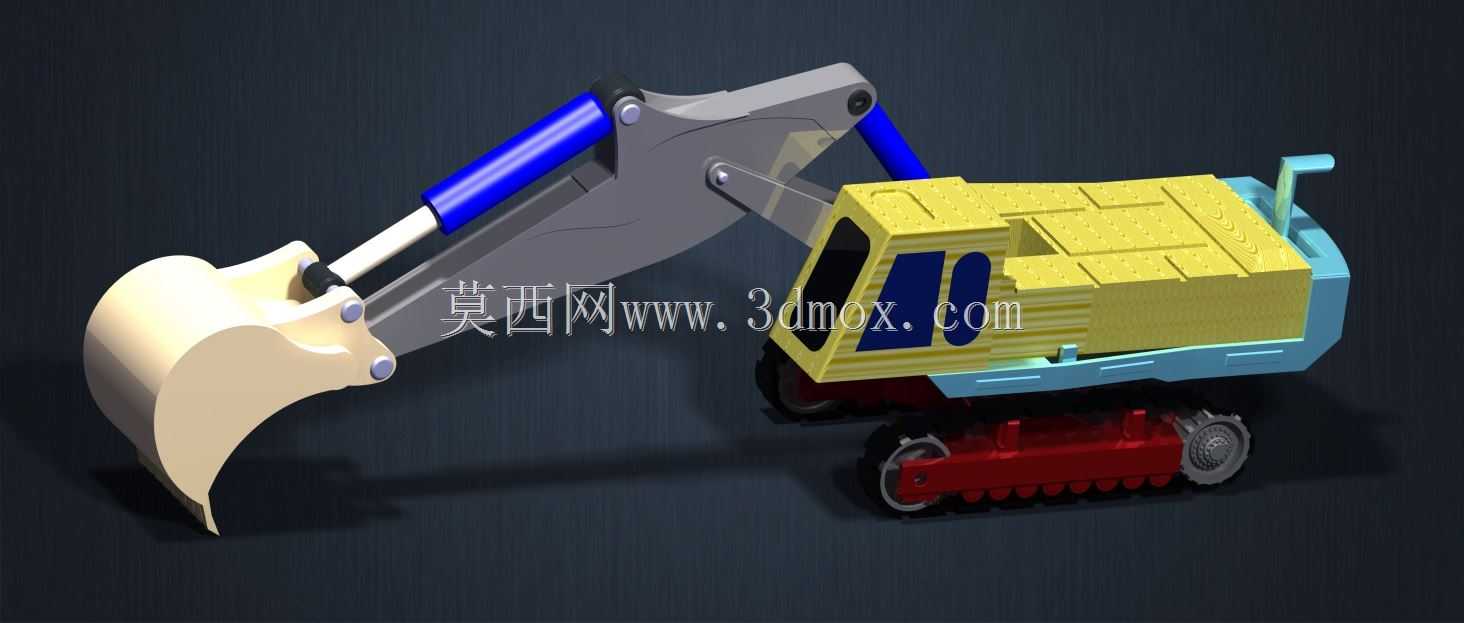

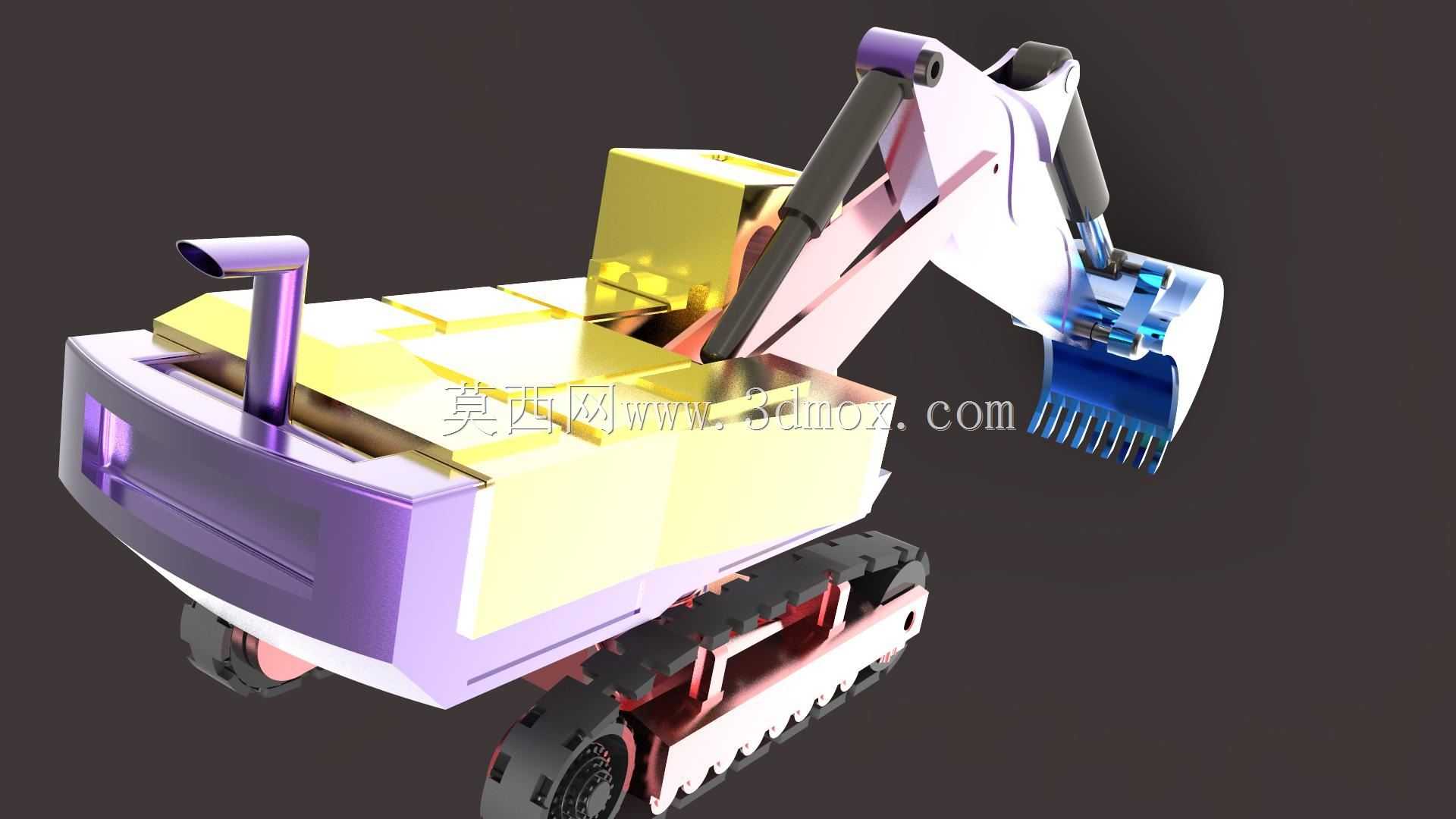

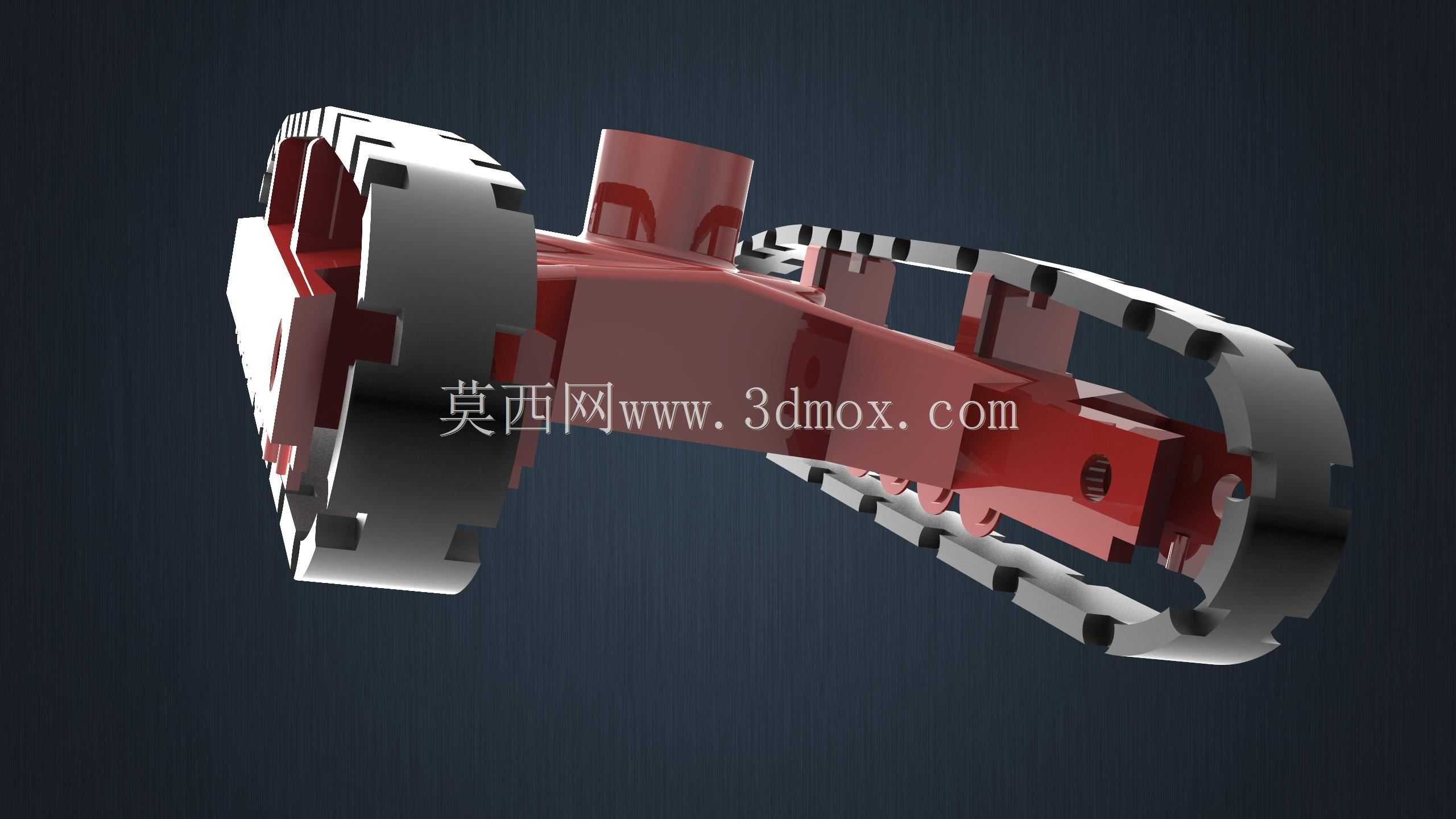

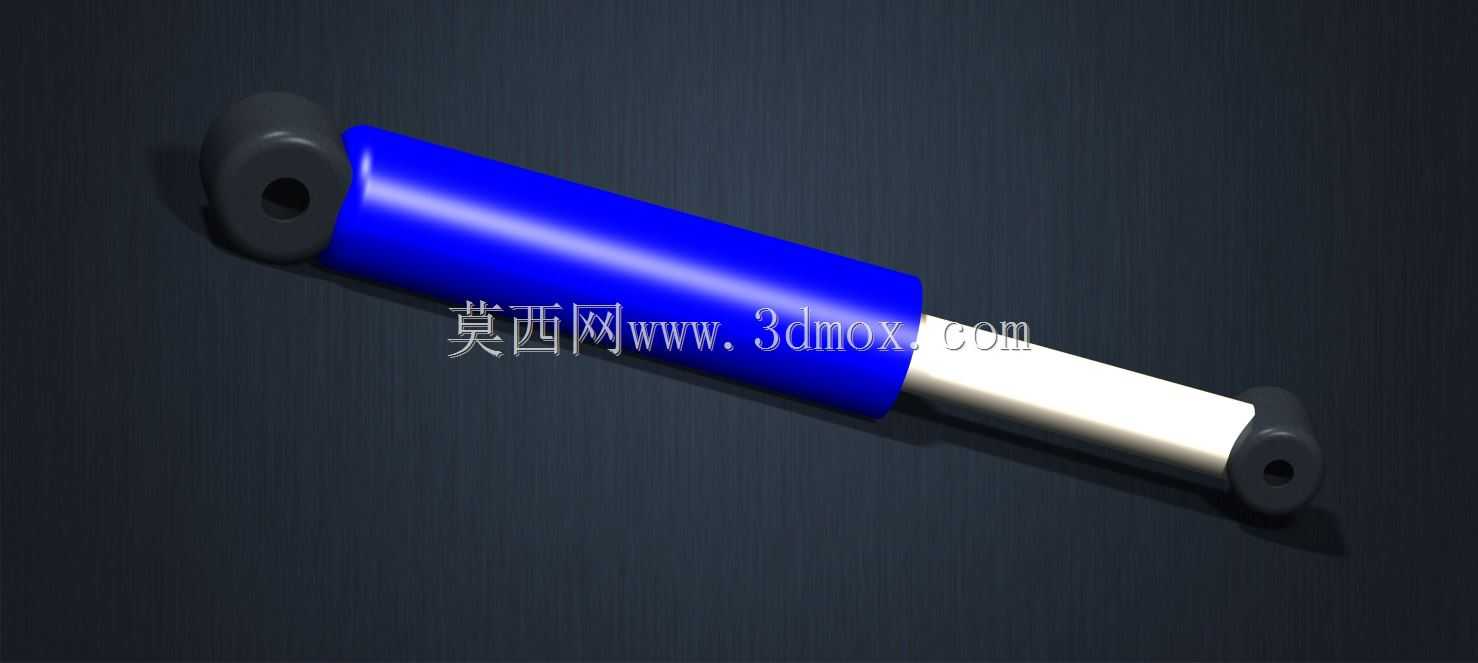

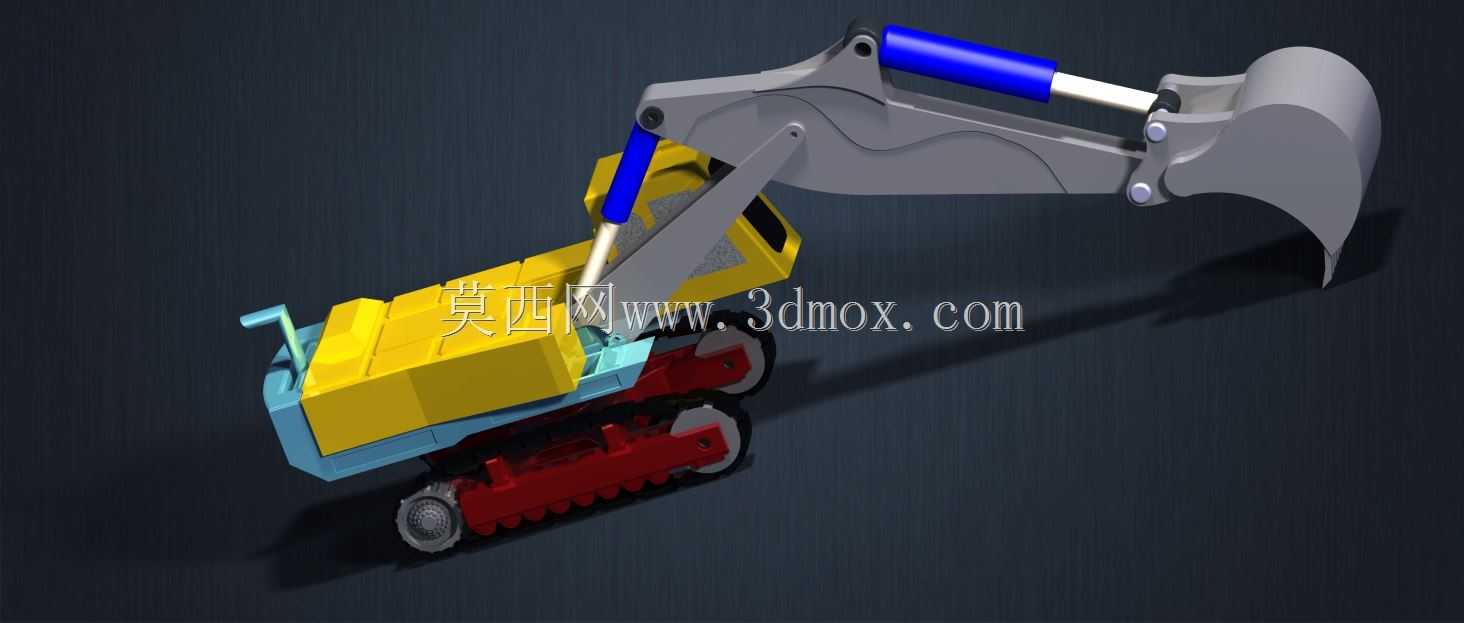

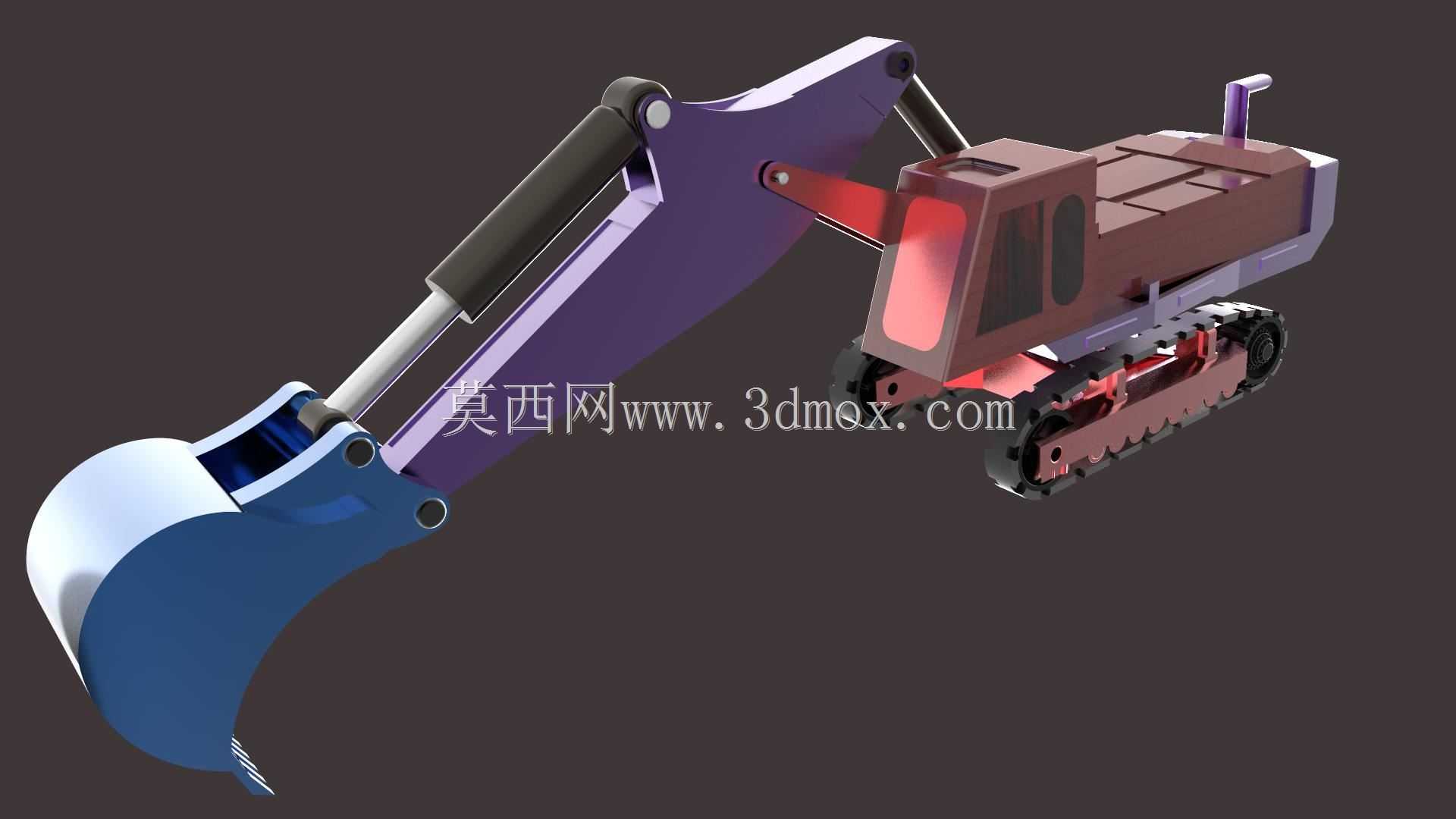

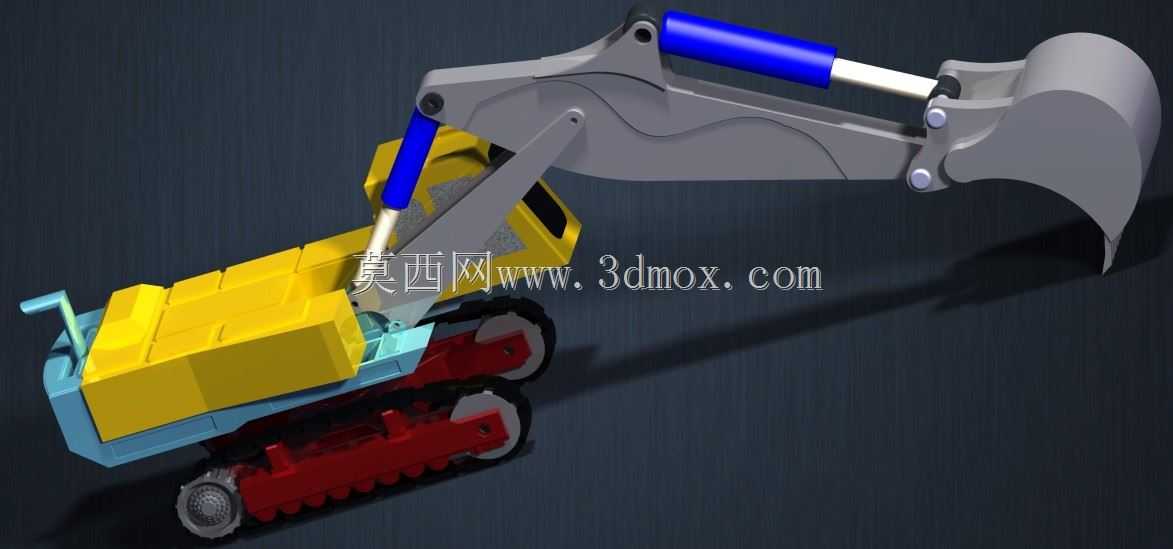

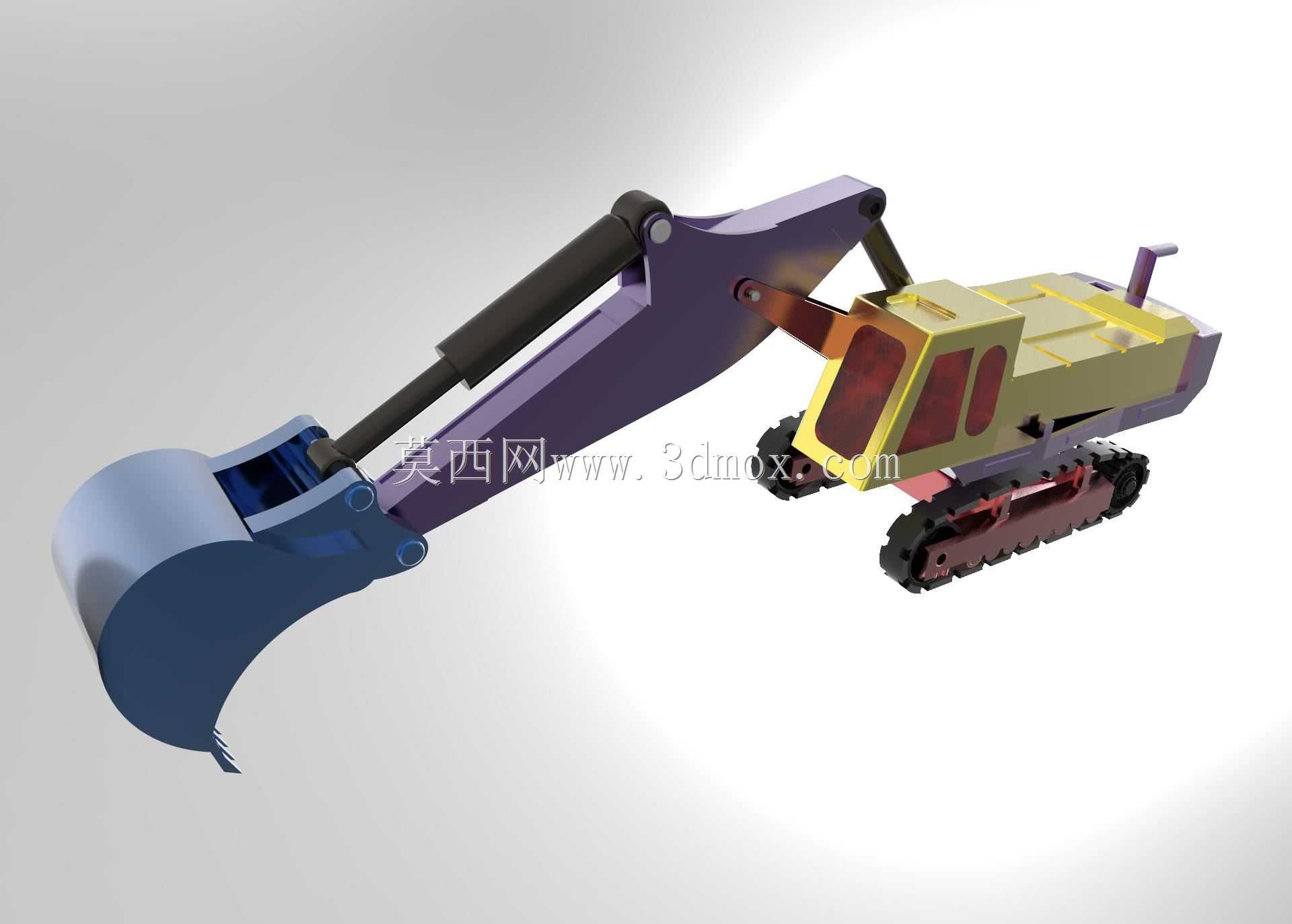

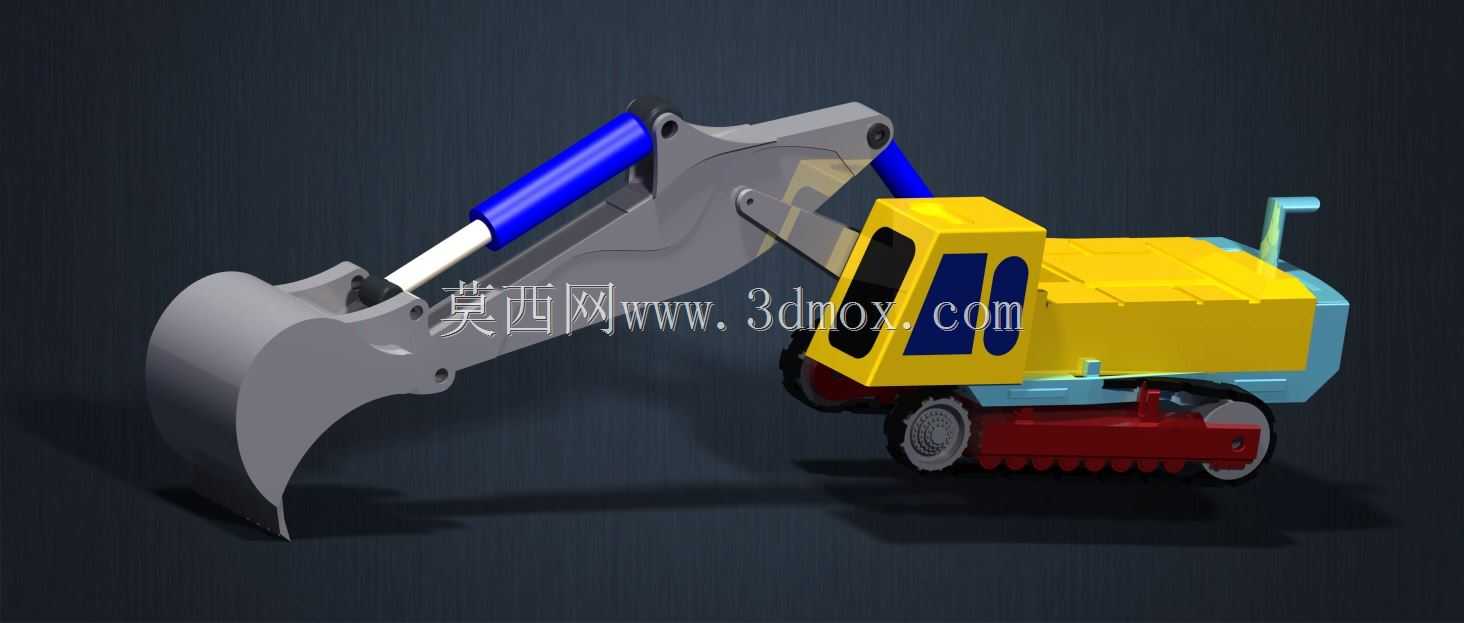

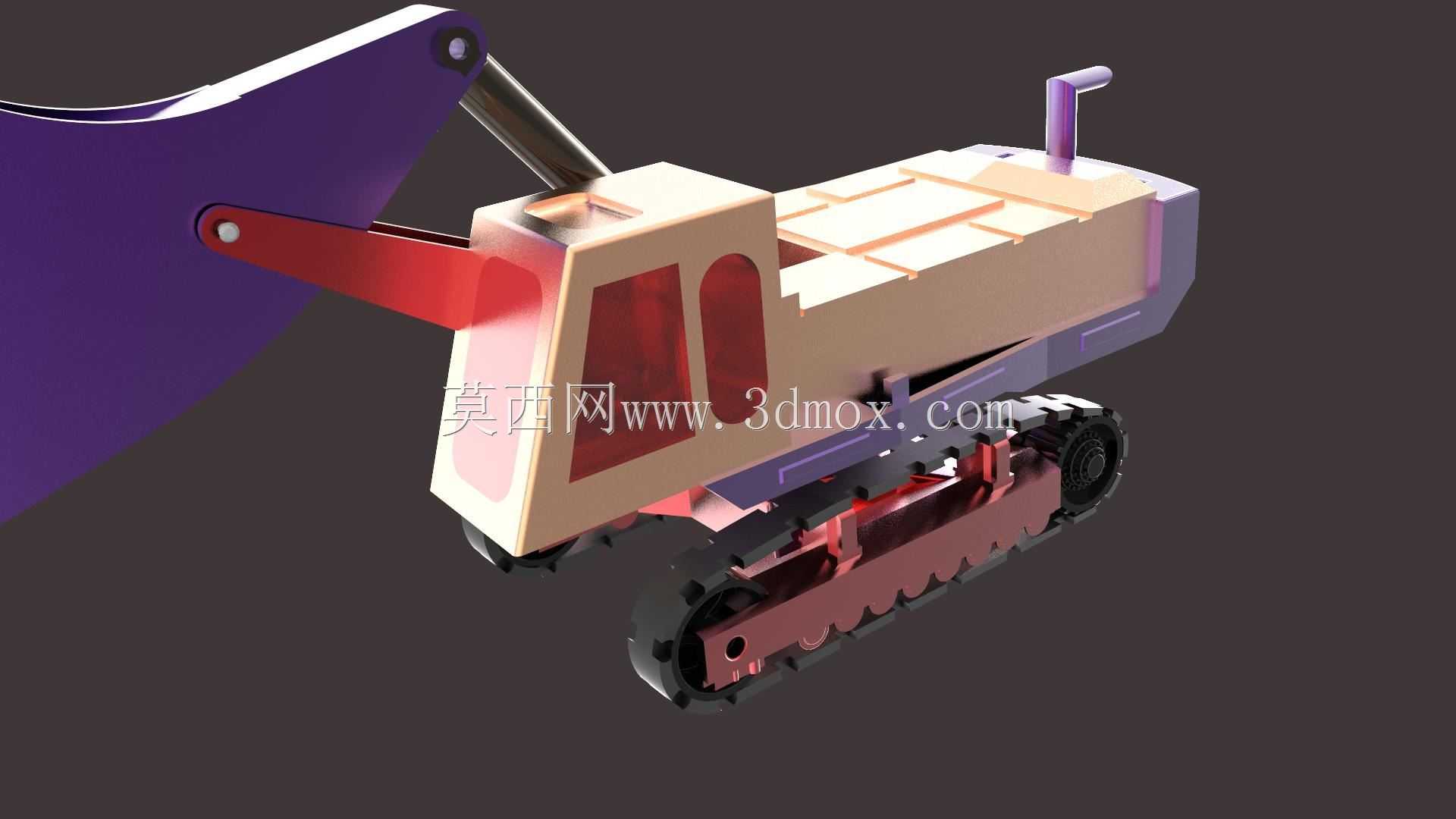

这款履带式挖掘设备的三维结构设计，核心面向建筑施工、矿山剥离、土方转运、市政管线开挖等多场景作业需求，能够适配从松软泥地到硬质岩面的复杂作业工况，为基建、矿山、市政养护等领域的作业提供可靠的设备结构参考。从实际用途来看，该设备可完成土石方开挖、物料装卸、场地平整、边坡修整、破碎作业（搭配属具）等多种施工任务，履带式底盘的设计让设备具备极强的地形通过性，能够在无硬化路面的施工场地稳定驻位作业，不会出现轮式设备在松软场地陷车、打滑的问题，适配野外施工、矿山作业等非硬化场地的作业需求。从产品功能特性来看，该设计完整还原了挖掘设备的核心作业结构：工作装置部分采用了动臂、斗杆、铲斗的三级铰接结构，搭配两组蓝色涂装的液压执行油缸，可通过油缸的伸缩行程控制，实现动臂抬升降落、斗杆收放摆动、铲斗挖掘卸料的全维度动作，作业覆盖范围可满足常见中小吨位挖掘机的作业半径需求，能够覆盖从停机面以下数米的开挖深度到停机面以上数米的卸料高度，适配常规基坑开挖、散料装卸的作业需求；底盘部分采用履带行走结构，搭配驱动轮、导向轮与多组支重轮的履带张紧结构，能够将设备整机重量均匀分散到履带接触面上，降低接地比压，提升松软场地的通行与作业稳定性；上部转台部分集成了动力舱、驾驶室的结构布局，预留了动力系统、液压系统的安装空间，可实现360度回转动作，让设备无需移动整机位置即可完成周边范围内的作业，大幅提升狭小施工场地的作业灵活性。从设计思路来看，该结构设计优先保障作业可靠性与动作流畅性，所有铰接点位都预留了销轴与轴套的安装空间，可保障转动副的长期耐磨性能；液压油缸的铰接点位布局经过运动学仿真验证，能够在全行程范围内避免结构干涉，同时保障各作业姿态下的油缸受力处于合理区间，避免出现油缸过载、受力角度不合理导致的部件损坏问题；整机的配重布局也做了匹配设计，在铲斗满负载作业时能够保障整机稳定性，避免出现倾翻风险。从外形尺寸与安装边界来看，该设计的整机宽度适配常规平板拖车的运输宽度要求，无需额外拆解即可完成公路转场运输；工作装置在收拢状态下的整机长度、高度都符合道路运输的外廓尺寸要求，转场时无需拆卸动臂斗杆即可完成固定运输；各部件的安装接口都做了标准化预留，液压管路的排布空间、动力组件的安装位都按照通用中小挖的布局设计，可直接适配常规的液压系统、动力系统选型，为后续的详细结构设计、实物试制提供完整的三维结构参考。
