挖掘机铲斗斗齿结构三维设计

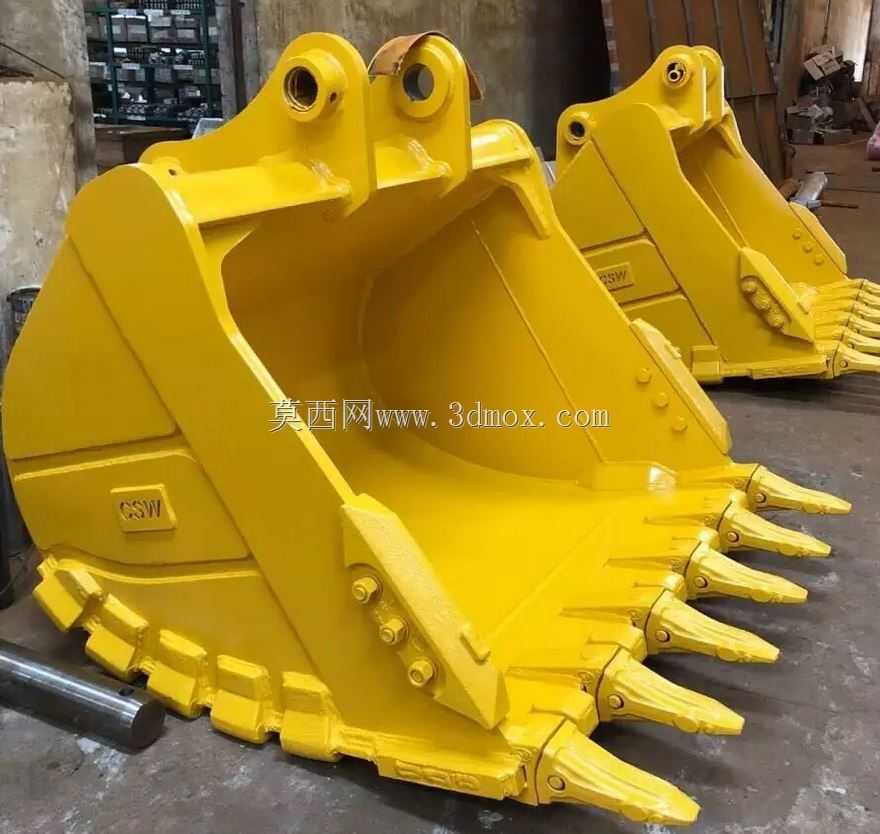

在矿山开采、土方基建、河道清淤、市政拆改等各类工程作业场景中，挖掘机铲斗前端的斗齿是直接与作业介质接触的核心损耗部件，其结构设计合理性直接决定整机作业效率、斗体使用寿命与运维成本。这套斗齿配套重型岩石铲斗使用，主要应对硬质岩土、风化岩层、矿渣堆积层等高磨耗作业工况，作业时可率先切入密实介质，破开土层或岩层的咬合结构，降低铲斗整体切入阻力，同时分散铲斗刃口承受的冲击载荷，避免斗体主刃板直接接触硬质物料造成不可逆磨损。

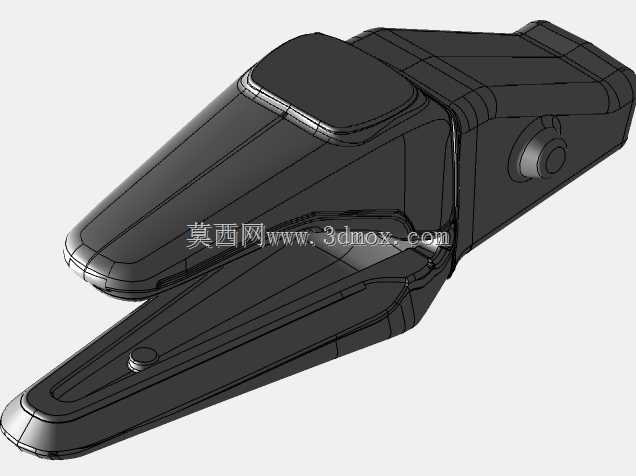

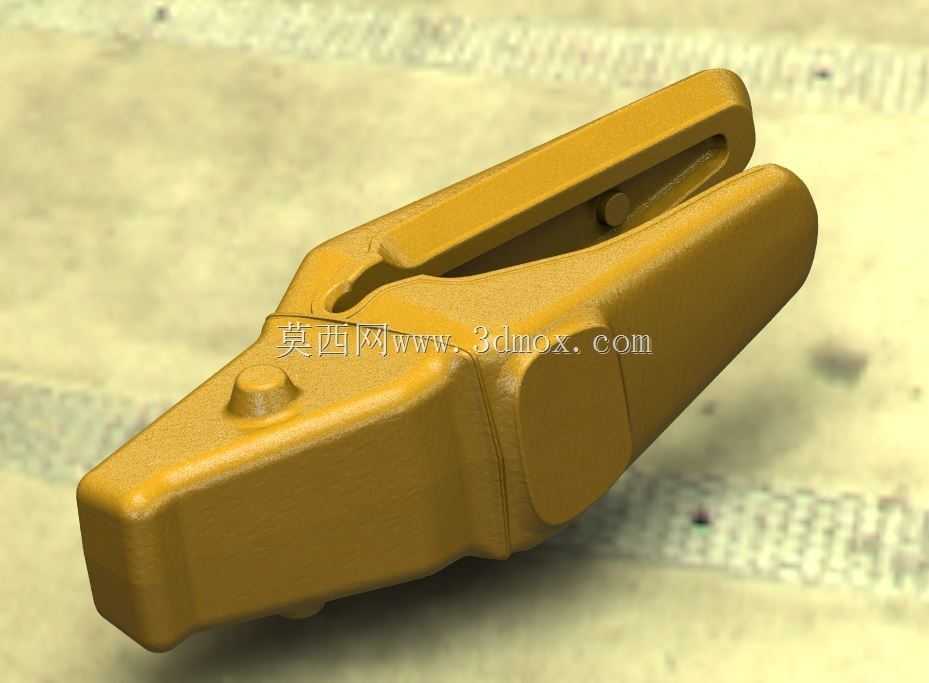

从功能特性来看，该斗齿采用尖锥楔形齿形设计，齿尖做了加厚圆弧过渡，既保证切入物料时的穿刺能力，又能避免齿尖受强冲击时出现崩裂；齿根部位设计了与斗齿座精准匹配的楔形卡槽，配套锁销结构可实现快速拆装，现场更换磨损斗齿无需大型辅助工具，大幅缩短设备停机维保时间。齿身侧面做了加厚加强筋结构，可承受偏载作业时的侧向扭力，避免挖掘侧边物料时齿身出现弯折断裂；齿面采用流线型过渡设计，作业时可减少物料与齿身的粘附阻力，降低举升铲斗时的无效载荷损耗。

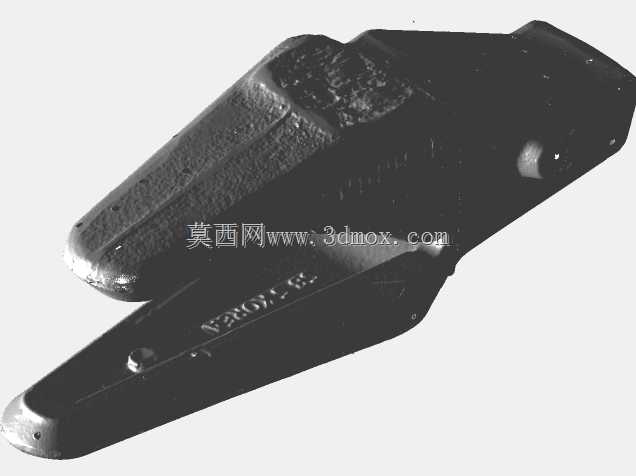

设计过程中，先通过实物扫描获取实际在用成熟斗齿与配套齿座的点云数据，基于点云重构出精准的固态几何体，再对受力集中区域做结构优化：针对齿根与齿座配合的安装边界，严格匹配现有铲斗齿座的安装尺寸，保证互换性，无需改动原有斗体结构即可直接替换安装；齿身长度根据铲斗整体宽度做适配排布，相邻斗齿间距保持均匀，保证作业时每个斗齿受力均衡，避免单齿过载。整体外形设计兼顾了穿刺性能与结构强度，安装边界完全适配主流重型岩石铲斗的装配要求，可直接用于结构验证、耐磨性能仿真分析以及配套加工生产的参考依据，能有效帮助工程技术人员优化斗齿的耐磨性能与抗冲击表现，降低设备全生命周期的使用成本。
