TILTON78系列赛车制动主缸结构设计

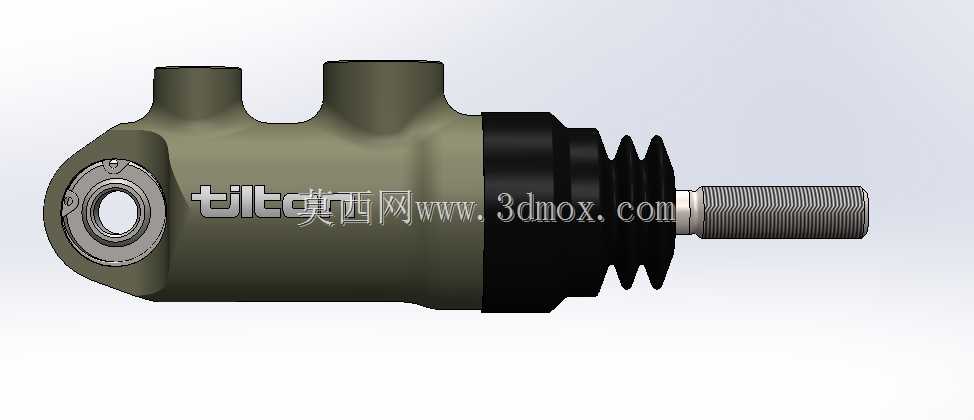

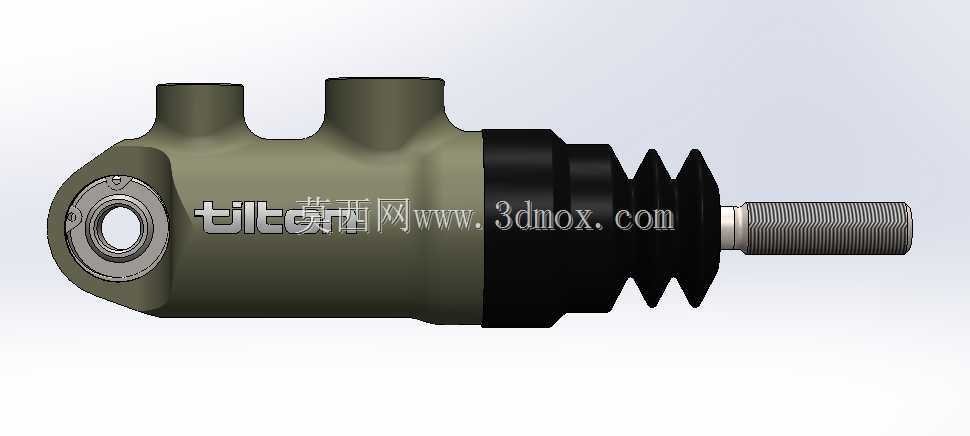

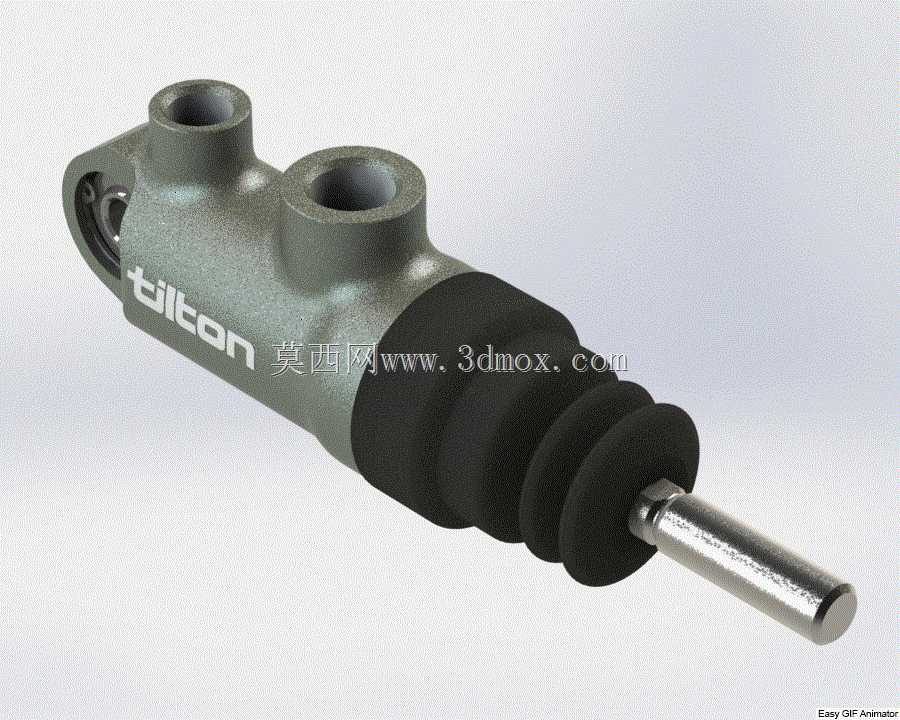

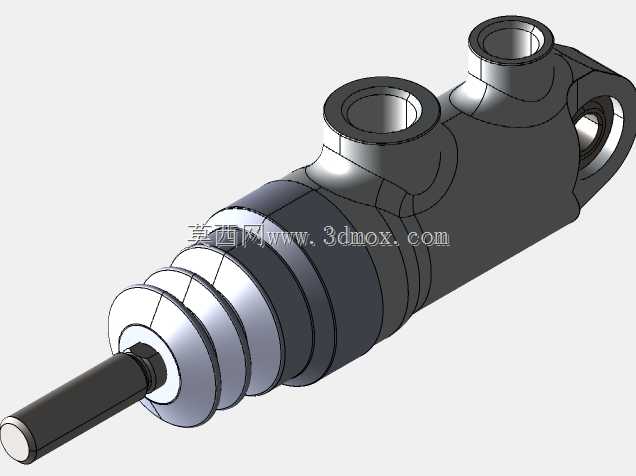

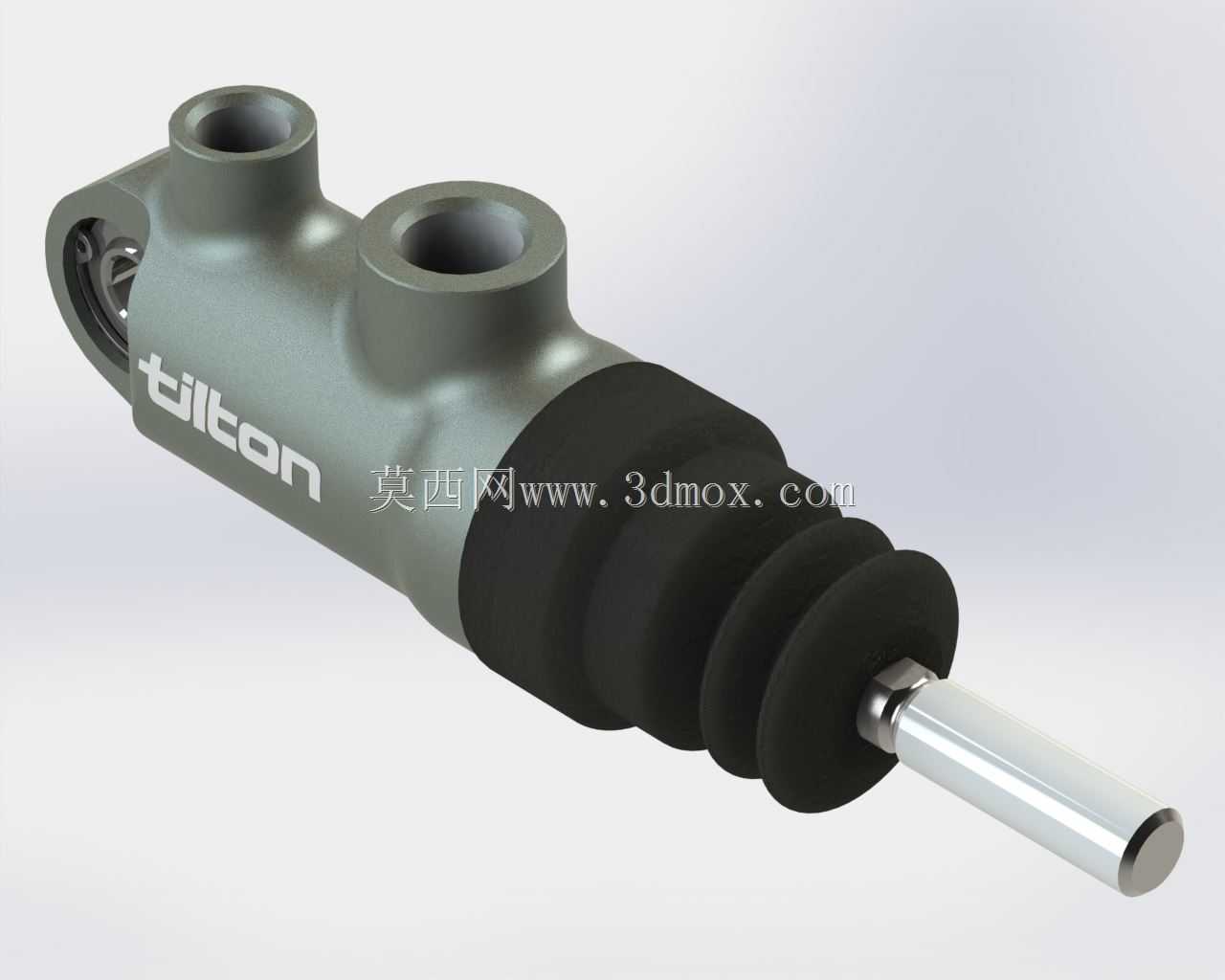

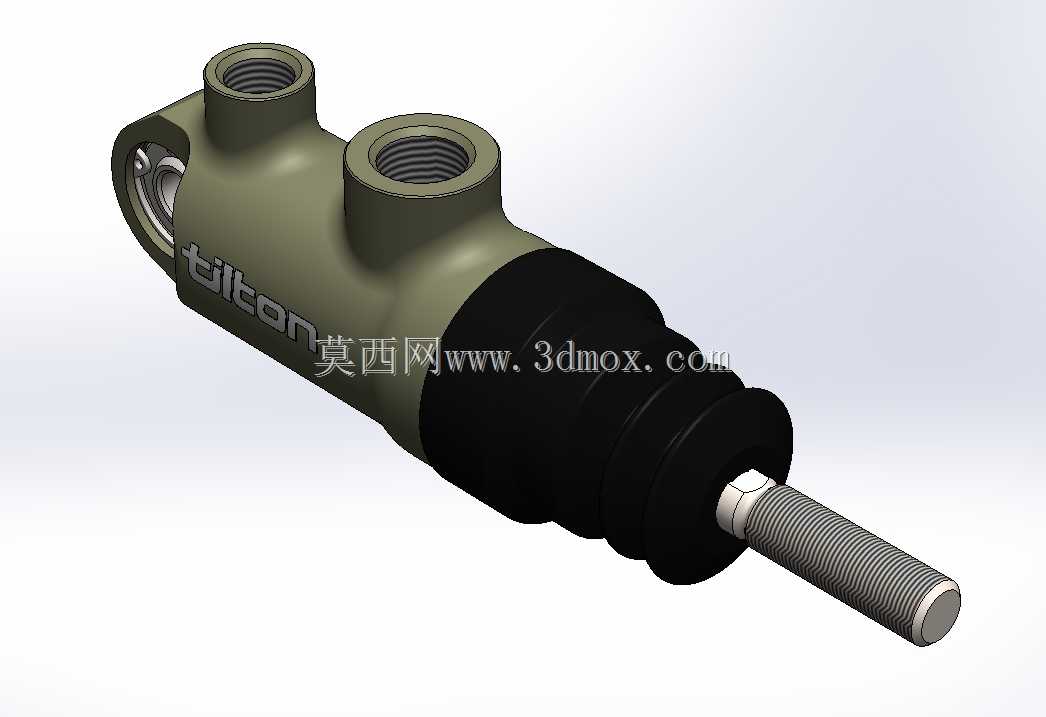

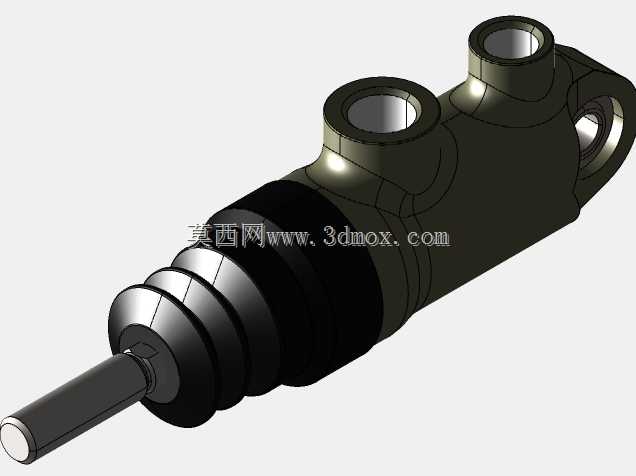

这款制动主缸主要面向场地赛车、改装性能车的制动系统升级场景，是液压制动回路里的核心压力输出部件，负责将踏板输入的机械推力转化为制动管路的液压压力，为前后轮制动卡钳提供精准的压力输出，直接决定制动脚感的线性度与制动响应速度，在竞技类车辆的制动系统中承担着压力建立与输出分配的关键作用。产品采用一体式锻铝合金缸体设计，缸体表面做了硬质阳极氧化处理，在保证整体结构强度的同时大幅降低了部件自重，适配赛车轻量化的设计需求。缸体上设置的两个通油接口分别对应制动回路的进出油道，接口位置做了加厚凸台设计，能够承受竞技工况下的高管路压力，避免接口处出现渗油、开裂的问题。推杆端采用多褶皱橡胶防尘套结构，能够阻挡赛道上的泥沙、灰尘进入缸体内部，避免活塞与缸壁的配合面被杂质刮损，延长部件的使用寿命；需要注意的是，该防尘套的设计伸缩行程存在边界，当活塞移动超过完全伸出位置15毫米时，防尘套会被过度拉扯出现断裂，因此在调整踏板行程、设置活塞初始位置时，需要将活塞的最大伸出量控制在安全行程范围内，若需要使用活塞全行程工况，可拆除防尘套使用，但需额外注意缸体内部的清洁防护。设计过程中采用了后球面轴承座与一体式活塞推杆的配合结构，这种结构能够自动补偿踏板安装面的微小角度偏差，避免推杆在工作过程中出现偏磨，保证活塞在缸体内始终做轴向直线运动，减少卡滞风险，提升制动踏板的顺滑脚感。部件整体重量控制在201g，缸体侧面预留了标准的安装孔位，安装时需要保证缸体轴线与踏板推杆的运动方向同轴，安装固定面的平面度需要控制在合理范围内，避免缸体安装后出现形变导致活塞运动卡滞。两个油口的尺寸适配赛车通用的制动管路接头规格，不需要额外做转接处理即可完成管路连接，安装边界紧凑，能够适配赛车驾驶舱内狭小的安装空间，在布局多回路制动系统时可以灵活布置安装位置，满足不同车型的制动系统改装需求。
