双螺栓法兰安装式32mm孔径节气门体结构

　　这款节气门体属于内燃机进气系统的核心节流部件，主要适配小排量单缸或双缸高转发动机的进气流量控制需求，常见于改装摩托、小型越野赛车、卡丁赛车以及非道路通用动力设备的进气回路中，承担进气通路截面积调节的核心功能，直接决定动力单元不同工况下的进气充量效率。

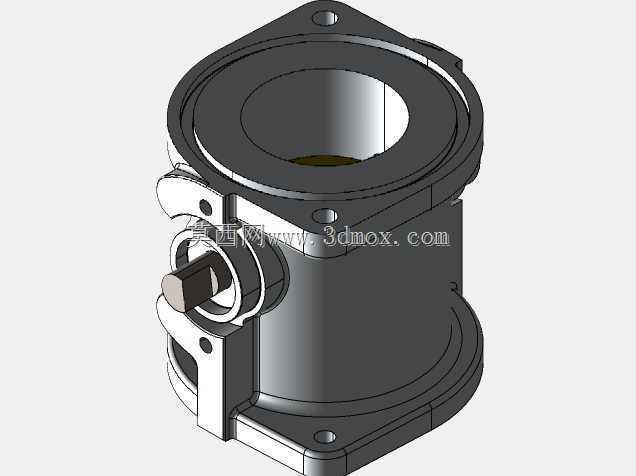

　　从实际安装边界来看，主体采用上下双法兰的安装布局，上下法兰面均预留两个对称布置的螺栓过孔，可直接与上游进气歧管、下游进气道端面完成刚性连接，无需额外设计转接安装支架，法兰密封面采用平面铣削加工工艺，装配时配合对应厚度的密封垫片即可满足进气负压工况下的密封要求，不会出现额外的进气泄漏问题。主体通流孔径为32mm，该通径参数匹配的是单缸排量250cc到400cc区间的自然吸气发动机全负荷进气需求，在节气门全开状态下可满足该排量区间动力单元最高转速下的进气流量要求，不会出现通流截面不足导致的充气效率受限问题。

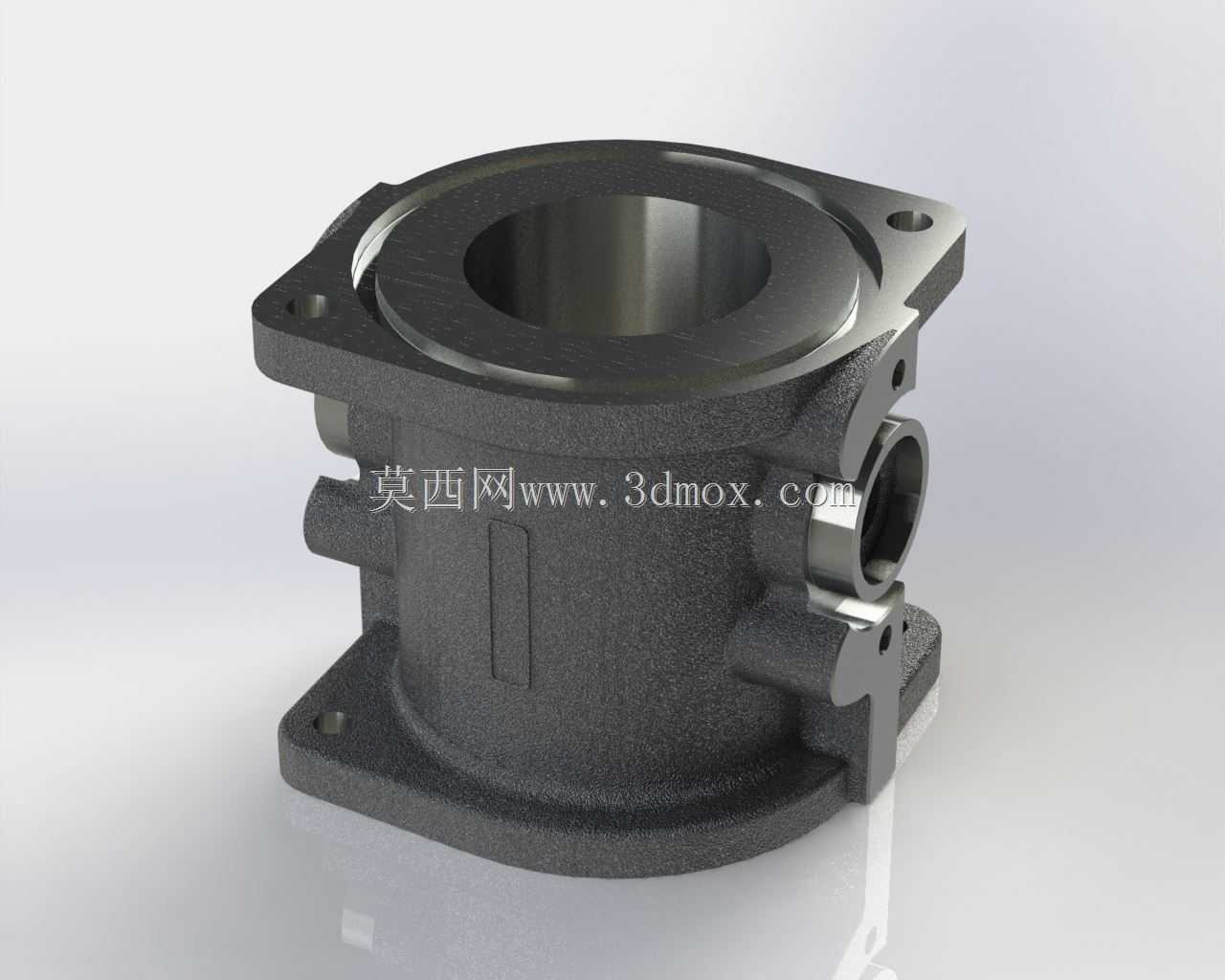

　　结构设计上，这款节气门体采用无喷油器安装位的专用孔布局，整体为一体化铸造成型的壳体结构，壳体侧壁预留了节气门轴的安装孔位以及怠速旁通通路的加工余量，可根据实际标定需求匹配不同回位刚度的节气门扭簧，以及对应行程的节气门位置传感器安装座。壳体外部的加强筋布局沿着进气通路的轴向以及法兰连接受力方向布置，既可以降低铸造壳体的整体壁厚、控制部件自重，也能保证在螺栓拧紧装配以及发动机运行振动工况下，壳体不会出现形变导致的节气门轴卡滞问题。

　　在实际工程应用场景中，这类无喷油器安装位的节气门体主要适配采用缸内直喷结构、或者是喷油器布置在进气道下游靠近缸盖位置的动力单元，进气通路内部没有额外的喷油器安装凸台干扰气流，进气道内壁做了顺滑过渡处理，从法兰入口到节气门阀片安装位置的通路截面变化均匀，可降低进气过程中的节流阻力，减少进气紊流的产生，帮助提升进气响应速度。节气门阀片采用圆形偏心安装结构，阀片边缘与壳体内壁的配合间隙控制在0.02mm到0.05mm区间，在节气门全闭状态下可保证足够的怠速密封性，同时避免阀片受热膨胀后出现卡滞无法回位的问题。

　　从建模设计的角度来看，该模型完整还原了壳体的所有外部安装特征、内部通流曲面以及侧壁的附属接口结构，所有安装孔位的位置度、法兰面的平面度、通流孔径的尺寸公差都按照实际量产部件的工程要求做了对应约束，可直接用于进气系统的装配干涉检查、进气流程仿真分析的几何模型输入，也可作为同类节气门体改型设计的基础参考模型，在进行不同通径、不同安装孔位的衍生设计时，可直接在该模型基础上调整通流截面尺寸、法兰孔位分布参数，大幅缩短前期结构设计的周期。需要注意的是，该结构的节气门轴安装孔同轴度要求较高，建模时需要保证两侧安装孔的同轴度公差在0.01mm以内，否则会导致后续加工装配后节气门轴转动阻力过大，影响踏板操作的线性手感。
