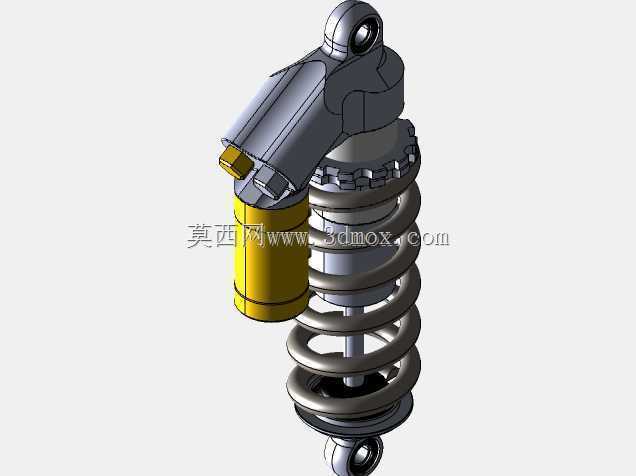

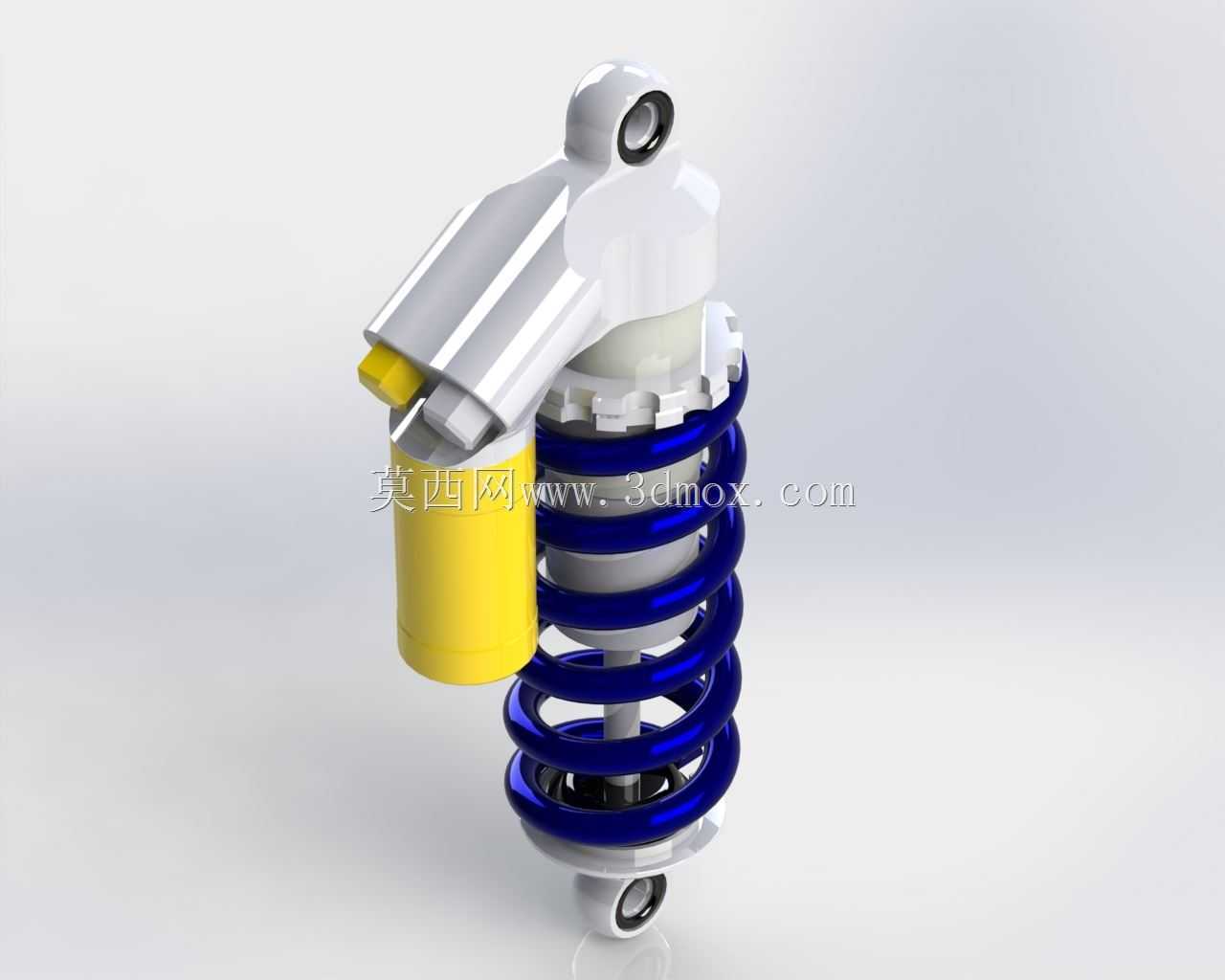

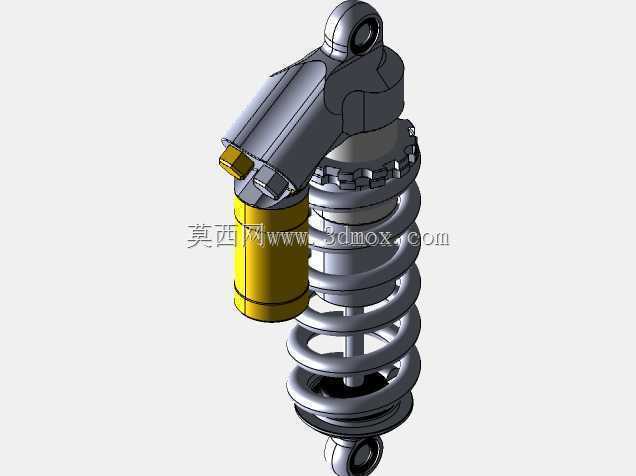

FSAE方程式赛车Ohlins减震器结构

　　这套减震结构针对大学生方程式赛事的严苛使用场景开发，适配50mm工作行程的悬架布置需求，眼对眼安装距控制在200mm，无弹簧状态下整重仅394g，完全贴合FSAE赛车轻量化、高响应的底盘调校逻辑。从实际装车场景来看，这类外置气罐的单筒阻尼结构，主要承担赛车在赛道加减速、过弯、路肩冲击下的振动过滤任务，区别于民用车辆的舒适取向调校，该结构的阻尼阀系设计更偏向高频振动的快速响应，能在连续颠簸工况下保持轮胎接地面积的稳定性，避免轮荷大幅波动影响抓地力。设计层面上，外置的黄色储气缸承担了气液分离的功能，避免阻尼油在高频往复运动中出现气泡导致的阻尼衰减，上端的侧置安装耳结构是为了适配方程式赛车双叉臂悬架的狭小布置空间，避开轮辋、

　　转向拉杆的运动干涉边界，螺旋弹簧的安装座采用阶梯式限位结构，可根据不同赛道的载荷需求快速更换不同刚度的弹簧，无需拆解阻尼主体。安装边界上，上下两端的橡胶衬套眼孔采用统一规格的铰接尺寸，可直接适配多数FSAE赛车的悬架摇臂与车架安装点，阻尼筒身的外径、储气缸的突出距离都经过运动校核，在悬架全行程跳动、转向最大角度的工况下，不会与周边的制动管路、轮辐、车架管材发生剐蹭。从结构建模的细节来看，阻尼杆的表面粗糙度、密封件的安装槽尺寸都严格参照竞技级减震器的加工公差设计，弹簧的螺距、丝径参数匹配50mm行程下的压缩极限，避免并圈冲击，上端的调节旋钮结构预留了阻尼调节的操作空间，装车后无需拆解周边部件即可完成压缩、回弹阻尼的多档位调整，

　　适配不同赛道的抓地力水平与驾驶风格需求。这类减震结构的建模逻辑完全围绕赛事实际使用展开，没有冗余的装饰性结构，每一处外形尺寸都服务于减重、安装便利性、运动干涉规避的工程目标，对于做方程式赛车悬架设计、竞技类减震结构参考的从业者来说，可直接提取其安装点坐标、外形边界参数用于整车总布置校核，也可参考其气液分离结构的布置思路优化自有设计的阻尼衰减问题。
