川崎ZX6R摩托车主喷油器结构设计

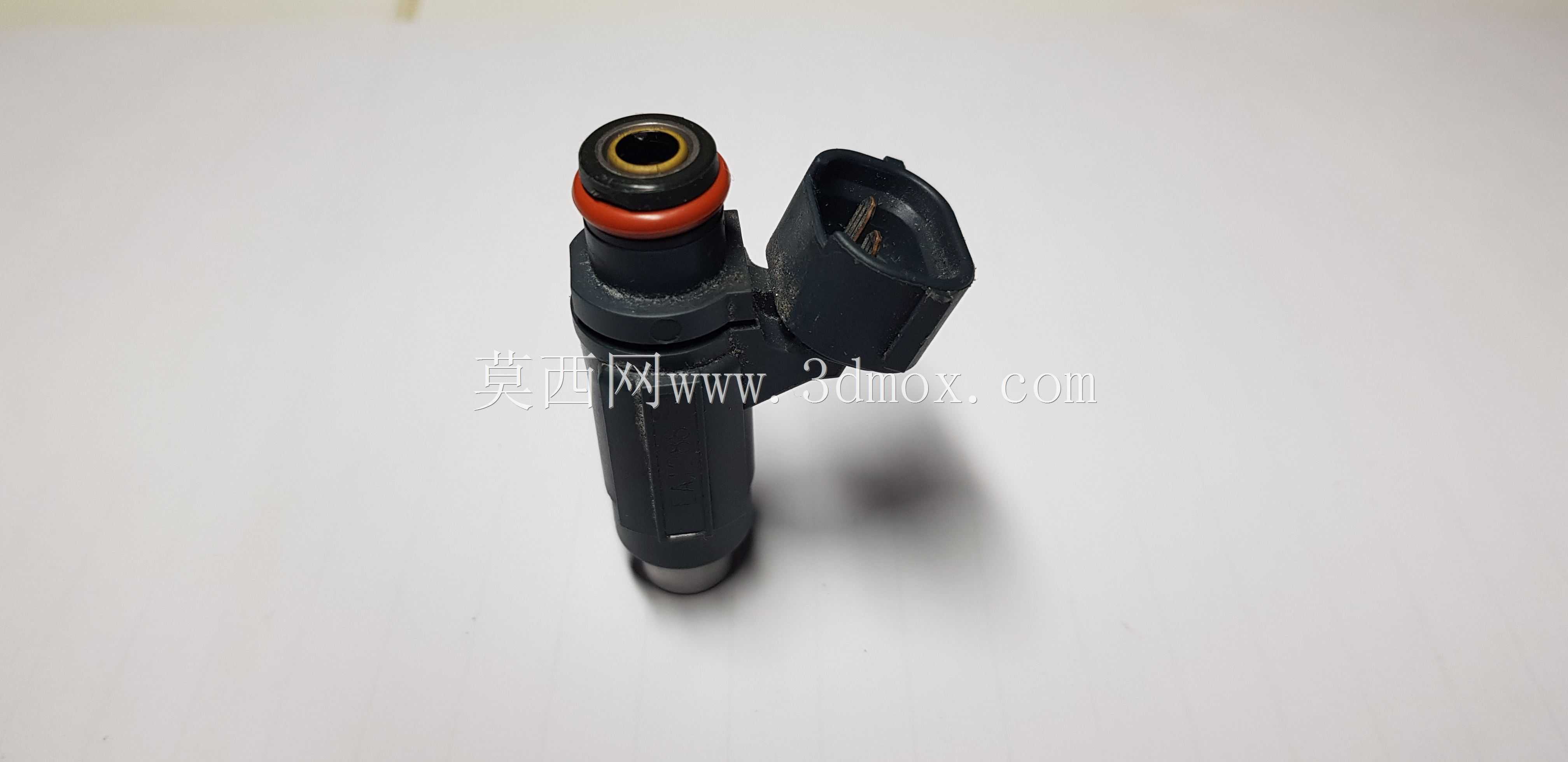

　　在大排量摩托车动力系统的匹配设计中，喷油器作为燃油供给链路的核心执行部件，其结构精度、安装适配性直接决定了空燃比控制的响应速度与雾化效果，尤其在高转速工况下，喷油器的安装边界、接口尺寸、喷射角度偏差都会直接影响进气道内的油束分布，进而造成缸内燃烧效率波动。这款适配川崎ZX6R机型的主喷油器，最初的设计参考来源于FSAE赛车EAT288进气系统的开发需求，在逆向建模与结构优化过程中，首先要解决的就是原厂部件与自制进气歧管的安装匹配问题。从实际装车场景来看，该喷油器承担高负荷工况下的主燃油供给任务，与怠速工况的辅助喷油器形成互补，当发动机转速突破六千转、节气门开度超过60%时，主喷油器进入全负荷工作区间，

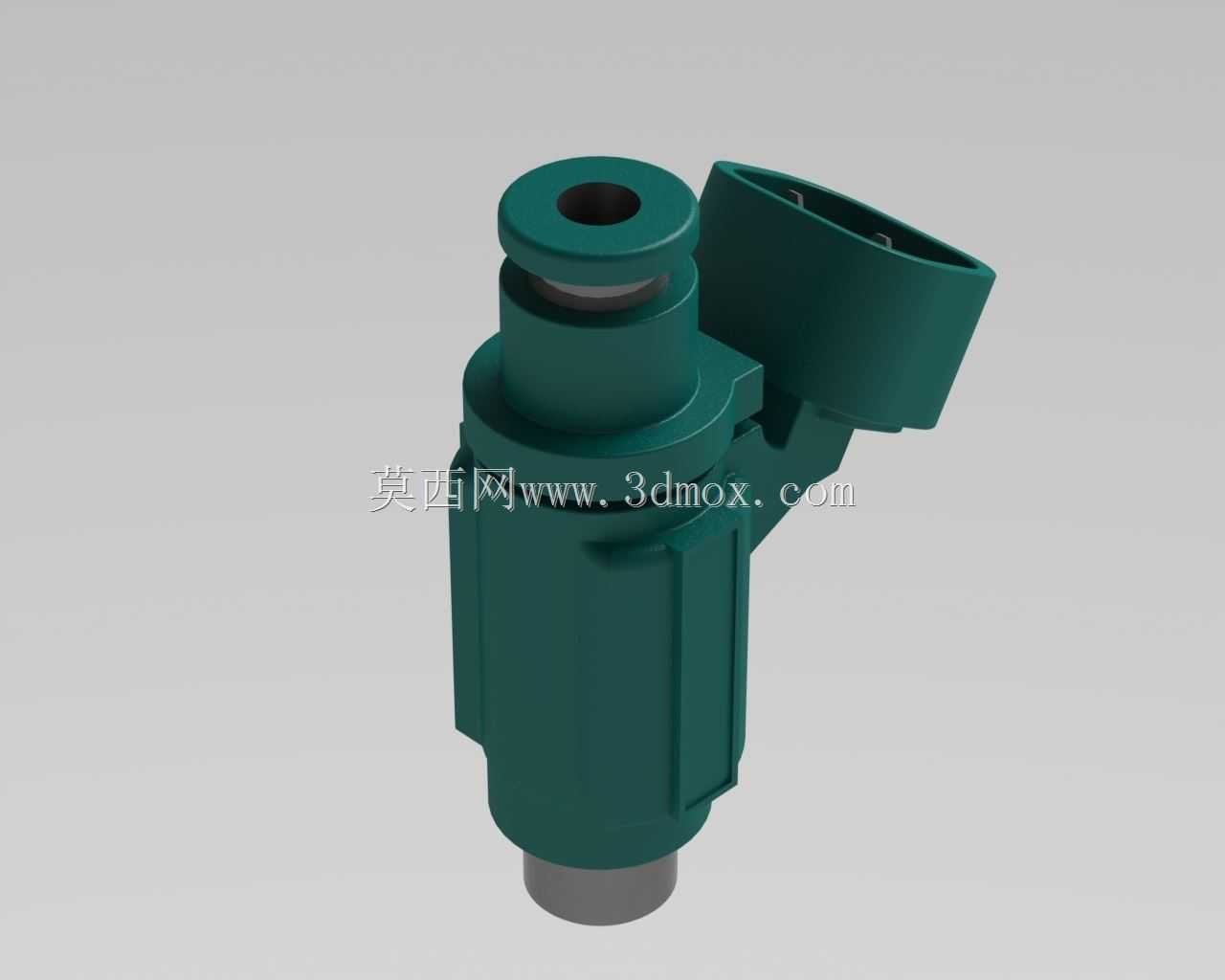

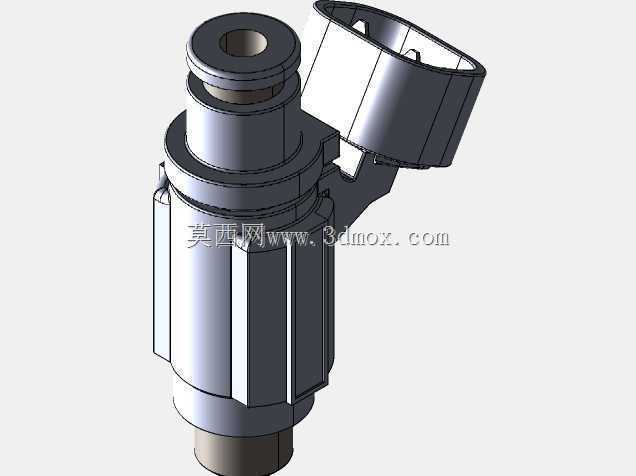

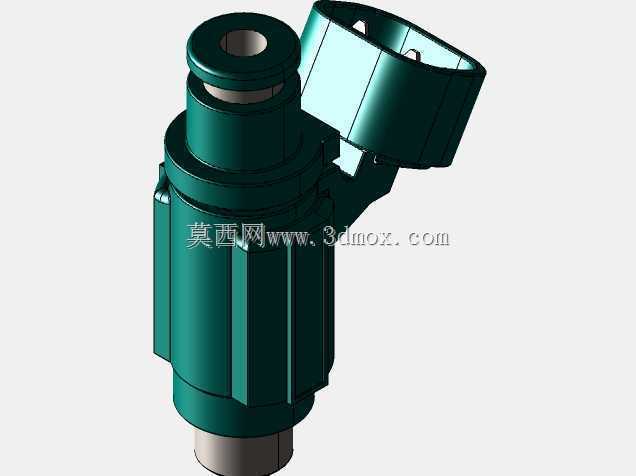

　　需要按照ECU输出的喷油脉宽信号，将加压后的燃油以雾化形态喷入进气道内，与高速流动的空气充分混合后进入燃烧室。在结构设计层面，这款喷油器采用侧置电气接插件布局，接插件的倾斜角度经过反复校核，既避开了进气歧管的加强筋结构，也预留了线束插拔的操作空间，不会出现装车后接插件被周边部件遮挡、无法完成线束装配的问题。主体外壳采用一体化注塑成型的结构设计，上部的燃油入口为标准快插接口，接口的外径、密封槽深度完全匹配原车燃油导轨的安装尺寸，装配时仅需将接口推入导轨座，听到卡扣锁止的声响即可完成密封连接，不需要额外加装密封垫片，依靠接口处的O型圈即可实现350kPa燃油压力下的零泄漏。下部的喷油嘴端设置有双层密封结构，

　　下端的橡胶密封圈用于匹配进气歧管的安装座孔，座孔的设计公差控制在H7级别，装配后密封圈的压缩量保持在15%-20%区间，既可以避免未雾化的燃油从安装间隙泄漏，也能阻隔进气道内的负压波动向外传递。喷油器本体的轴向尺寸经过严格控制，安装后喷油嘴端面与进气道内壁的距离保持在12mm，这个距离经过流体仿真验证，既可以让油束在进气道内获得足够的雾化行程，也不会因为距离过长造成油束附着在进气道壁面形成油膜，导致加速工况下的空燃比响应滞后。电气接插件的端子采用防反插结构设计，接插件外壳上设置有定位凸台，装配时只有方向正确才能完全插入，从根源上避免了装车时线束接反导致的喷油器不工作问题。在建模过程中，所有的安装定位基准都以喷油器的中心轴线为基准，

　　燃油入口的同轴度、喷油嘴端的圆柱度、接插件安装面的平面度都按照IT7级公差进行建模约束，确保加工或3D打印制作的样件能够直接替换原厂部件，不需要二次修配。针对FSAE赛车的使用场景，这款喷油器的结构还做了针对性的轻量化优化，在保证外壳结构强度的前提下，去除了原厂部件上非必要的加强筋结构，整体重量比原厂部件降低了8%，对于追求极致轻量化的赛车设计来说，每一个部件的重量降低都能为整车配重优化提供空间。在实际的台架测试中，这款喷油器的喷射角度覆盖范围与原厂部件保持一致，雾化颗粒的索特平均直径控制在20μm以内，能够满足13000转最高转速下的燃油供给需求，不会出现高转速下燃油供给不足导致的动力下降问题。同时，喷油器本体上的定位凸台尺寸与进气歧管上的定位槽完全匹配，装配时不需要反复调整角度，插入后即可保证喷油方向正对进气门背面，让雾化后的燃油能够被进气气流充分卷吸，在进气门开启时快速进入缸内形成均匀的混合气。对于从事摩托车改装、赛车进气系统开发的结构设计人员来说，这个模型的所有安装边界、接口尺寸都经过实际装车验证，可以直接导入装配体中进行干涉检查，不需要反复测量实物尺寸，能够大幅缩短进气系统的开发周期，避免因为尺寸偏差导致的零件返工。
