FSAE赛车带快拆机构方向盘及换挡装置

　　这套转向操控部件是专为大学生方程式赛事打造的驾驶端核心操控总成，集成了转向握持、档位切换、快拆分离、赛事状态显示多项功能，完全贴合FSAE赛事单座赛车的紧凑座舱布局需求，区别于民用车辆的转向盘设计，所有结构都围绕赛事场景下的快速操作、紧急撤离、轻量化要求做针对性优化。从实际装车的边界条件来看，整套部件安装在转向管柱的顶端，安装端面匹配标准赛事快拆基座的接口尺寸，握持区域的最大外廓宽度控制在280mm范围内，避免大角度转向时与座舱两侧的防滚架结构、座舱侧围护板发生干涉，整体厚度从安装面到握持前端控制在120mm以内，给驾驶员腿部留出足够的活动空间，适配不同身高车手的坐姿调整需求，不会出现打方向时膝盖磕碰方向盘下缘的问题。

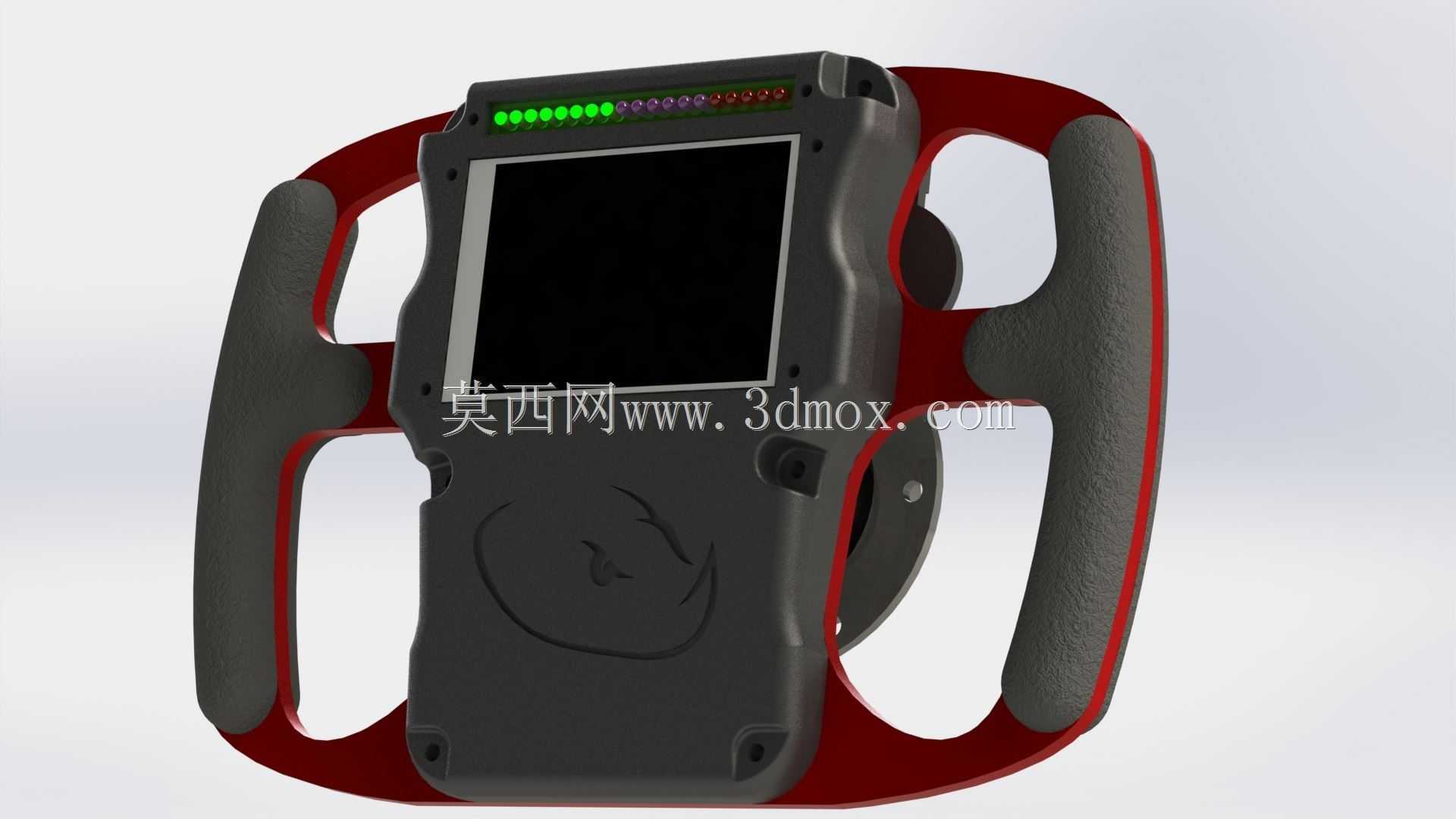

　　握持区域做了不对称的人体工学修型，左右两侧的握把采用类肤触感的包覆结构，表面做细密的防滑纹理处理，握持位置的截面采用椭圆修型，匹配人手自然握持的弧度，长时间佩戴赛车手套操作也不会出现打滑、硌手的问题，握把的支撑骨架采用高强度铝合金加工成型，在保证结构强度能承受大角度转向力矩的前提下，尽可能削减非受力区域的材料厚度，把整体重量控制在较低水平，降低转向管柱的顶端负载，减少转向过程中的转动惯量，让车手的转向操作更跟手。中间的显示区域预留了标准化的显示屏安装位，可直接嵌入赛事常用的仪表显示模块，实时显示车速、转速、水温、电池电压等赛车运行参数，屏幕上方的指示灯带做了阶梯式的灯组排布，可自定义设置换挡提示、故障报警的灯效逻辑，

　　当发动机转速达到升档区间时，指示灯会从绿到红逐级点亮，提醒车手及时完成换挡操作，不需要低头看仪表数据，视线始终保持在前方赛道上，提升高速行驶时的操作安全性。集成在方向盘本体上的换挡结构采用拔杆式设计，左右两侧的拨杆分别对应升档、降档操作，拨杆的触发力度、行程都做了适配赛事操作的调校，手指轻搭在拨杆上不需要大幅移动就能完成档位切换，拨杆的触发信号通过快拆机构内部的集成触点传输，不需要额外布置外露的连接线束，避免方向盘转动过程中线束发生缠绕、拉扯断裂的问题。快拆释放机构是这套部件的核心安全结构，采用钢珠锁止的结构原理，正常安装状态下锁止钢珠卡入基座的锁止槽内，可传递大扭矩的转向力矩，不会出现转向虚位、松脱的问题，

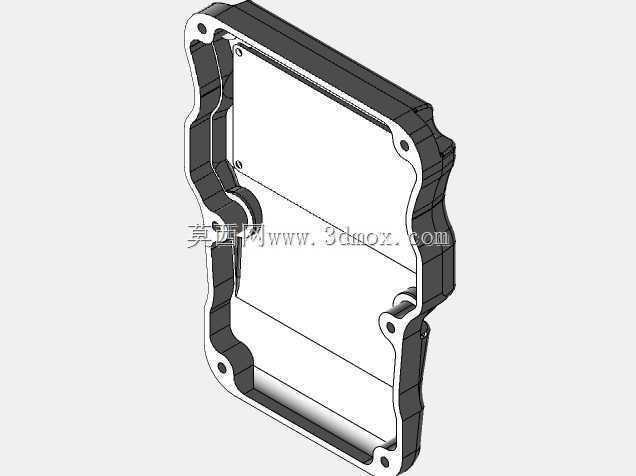

　　当遇到赛事紧急情况需要车手快速撤离座舱时，只需要触发快拆的解锁按键，就能瞬间完成方向盘与转向管柱的分离，不需要额外工具操作，解锁力控制在单手握持即可触发的区间，不会因为行驶过程中的振动出现意外解锁的问题，同时解锁机构做了防误触的结构设计，正常转向握持时不会碰到解锁按键。整个部件的结构拆分设计充分考虑了赛事过程中的快速维修需求，显示模块、拨杆开关、握持包覆层都采用快装螺丝固定，出现部件损坏时可以快速拆解更换，不需要整体更换方向盘总成，降低赛事过程中的维护成本，所有的走线都在结构内部做了隐藏式布置，外表面没有突出的线束、接头，避免操作过程中勾挂赛车手套、赛车服的缝线，影响操作流畅度。从结构强度的仿真验证角度，握把骨架、快拆基座的受力区域都做了有限元强度校核，在承受赛事中常见的冲击载荷、大扭矩转向输入时，结构变形量控制在允许范围内，不会出现结构断裂、塑性变形的问题，非受力区域的外壳采用高强度工程塑料注塑成型，表面做哑光处理，避免阳光直射时产生反光干扰车手视线，外壳的接缝位置做了错位止口设计，行驶过程中赛道上的灰尘、雨水不会渗入内部结构，影响电子元件的正常工作。
