辊筒式托盘旋转输送设备三维设计

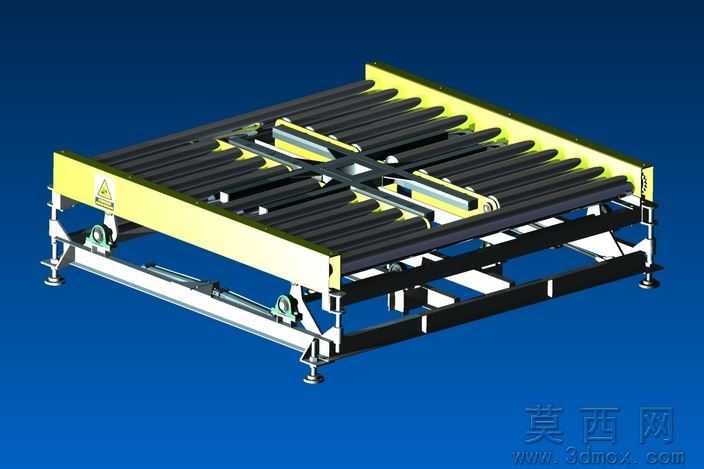

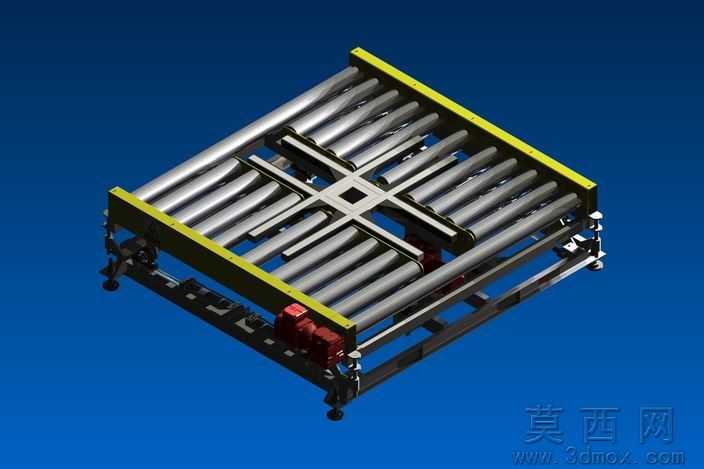

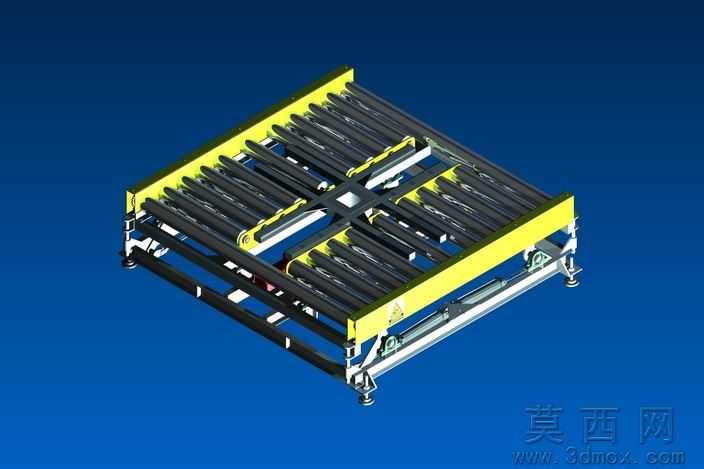

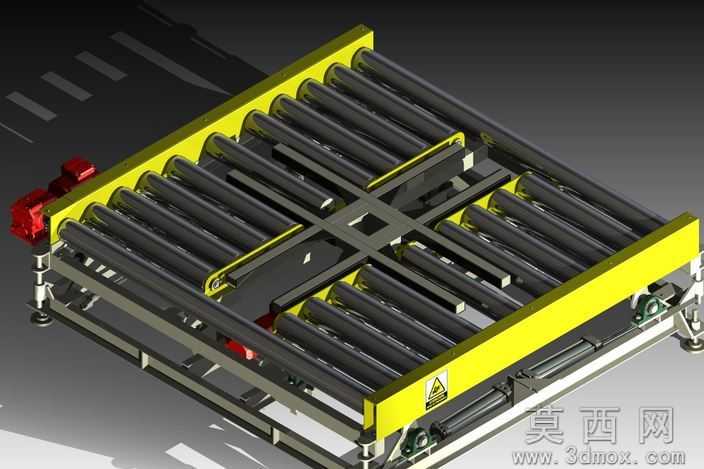

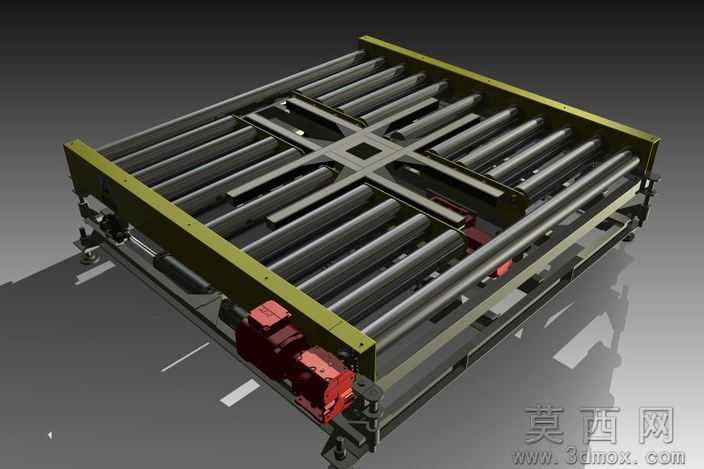

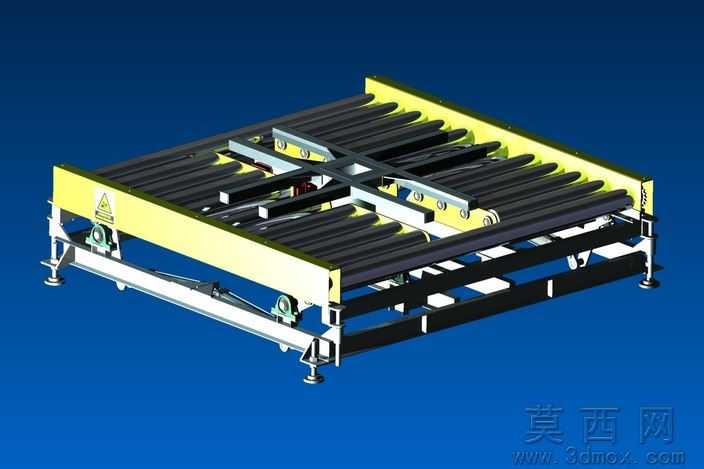

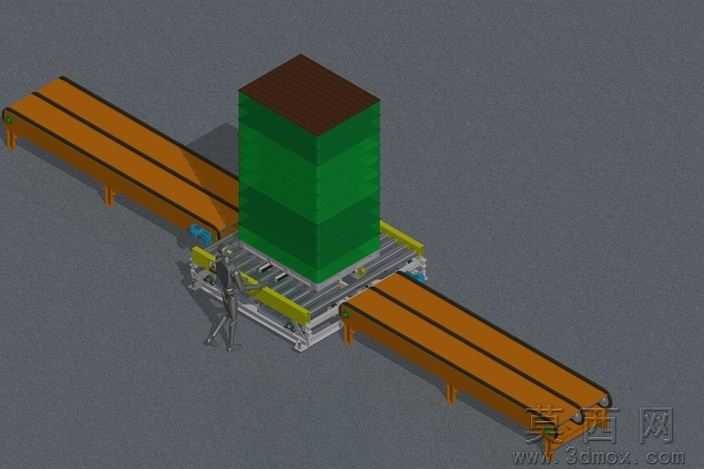

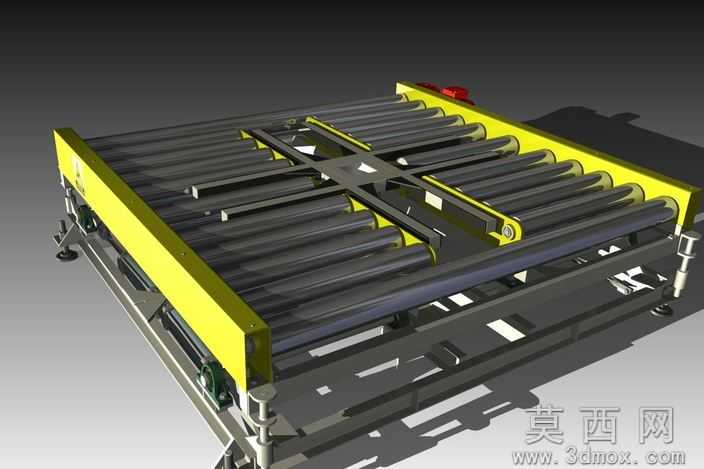

本作品为面向玻璃瓶厂物流转运场景设计的辊筒式托盘旋转输送设备，采用Autodesk Inventor 2012完成全参数化三维建模，同时输出STEP/IGES通用格式文件，可兼容主流三维CAD软件打开编辑，适配不同设计环境下的方案修改与工程出图需求。模型搭建阶段严格遵循机械设计规范，对每一处结构细节做了1:1等比例还原：主体框架采用型钢焊接结构做轻量化处理，在保证整体刚性的同时控制设备自重；输送段采用标准直径辊筒平行排布，辊筒间距经过严格计算，可稳定承载MSK标准星际托盘，避免托盘输送过程中出现卡滞、偏移问题；中部旋转机构采用交叉布置的顶升旋转组件，可在托盘输送到位后完成平稳顶升与90度转向，适配生产线不同方向的物流流转需求；驱动端配置减速电机与链传动组件，传动路径做了简化设计，既保证动力传输效率，又降低后期维护难度；设备底部配置可调脚杯，可适配车间地面不平整的安装场景，快速调整设备水平度。渲染阶段对不同部件赋予了对应材质属性：框架与辊筒采用金属哑光钢材材质，侧边护板采用醒目的工业黄色喷塑材质，传动部件做了金属光泽处理，脚杯采用橡胶防滑材质，渲染光影效果真实还原设备实际外观，可直接用于方案汇报、产品展示场景。设计过程中充分考量了客户端的安全使用需求，对传动外露部分做了防护结构预留，对驱动部件的选型做了过载安全系数校核，规避了运行过程中的安全风险，整套机构的动作逻辑经过反复推演，可实现托盘输送、旋转、换向的全流程自动化运行，无需人工干预，能够有效提升生产线物流转运效率，减少人工转向搬运的工作量，适配包装、仓储、生产流水线等多场景的托盘换向输送需求。
