长距皮带输送线SolidWorks三维设计模型

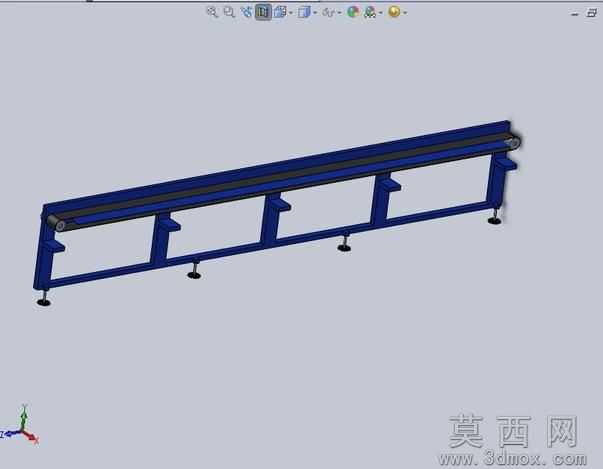

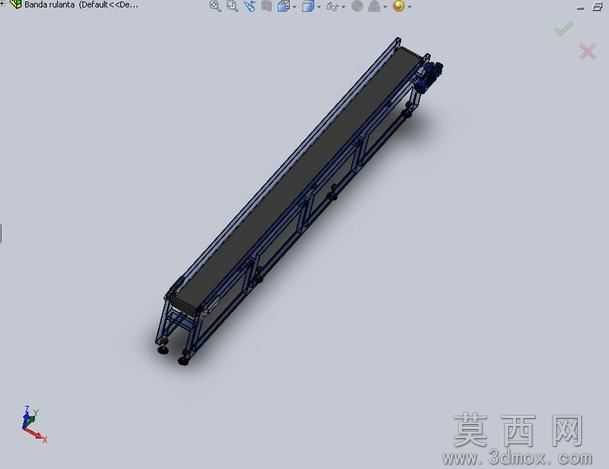

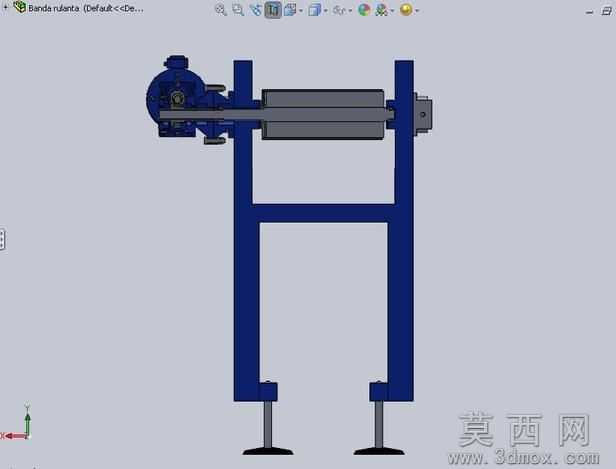

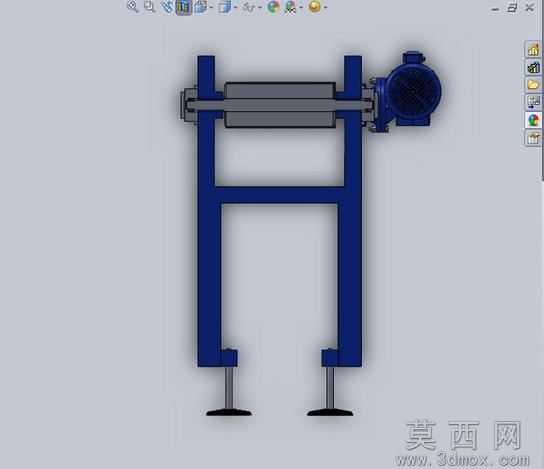

本模型为长距皮带输送线的完整三维设计成果，建模阶段以SolidWorks2010为核心工具，采用自底向上的装配建模流程：首先完成标准铝型材机架、驱动辊筒、从动辊筒、张紧调节座、防滑皮带、支撑脚轮、侧边防护栏等单个零件的参数化建模，对辊筒的轴径、壁厚、轴承安装位，铝型材的截面规格、安装孔位，皮带的宽度、厚度等核心尺寸均通过全局参数绑定，支持后续根据输送负载、输送长度需求快速调整尺寸参数；零件建模完成后按照实际装配约束完成总装，添加了辊筒转动副、皮带循环运动的机械配合关系，可直接在软件内模拟皮带输送的运行动作，验证各部件的运动干涉情况。

参数设计层面，模型针对常规轻工物料输送场景设定参数，机架采用标准4040工业铝型材拼接，整体输送长度适配车间工位间物料转运需求，皮带宽度匹配常规包装箱、加工工件的输送尺寸，驱动端预留了减速电机的安装接口，张紧机构采用螺杆调节式设计，可通过调整从动辊座的位置实现皮带张紧度的快速调节，底部脚轮配置刹车结构，支持设备的灵活移位与工位固定。

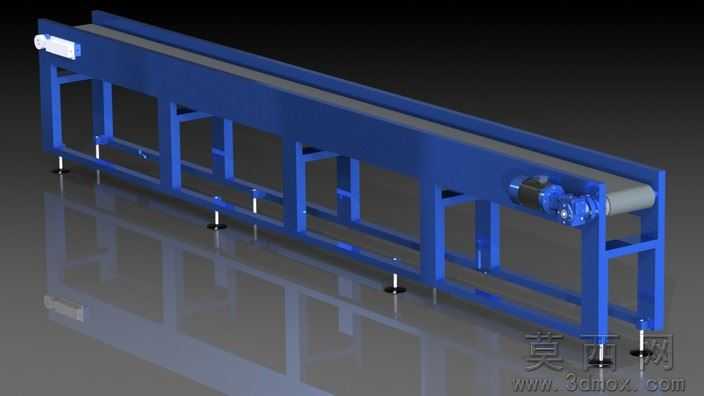

渲染材质环节，模型对不同部件匹配了对应真实材质：铝型材机架赋予银灰色阳极氧化金属材质，皮带赋予黑色哑光橡胶材质，辊筒表面赋予镀锌钢材质，调节螺杆、紧固件赋予不锈钢金属材质，脚轮赋予黑色橡胶与灰色工程塑料组合材质，渲染后可直观呈现设备的真实外观效果，同时模型导出了STL通用格式文件，可兼容各类三维查看软件、3D打印切片软件使用。

结构原理上，该皮带输送机依靠驱动辊筒与皮带间的摩擦力带动皮带循环运转，物料放置于皮带上方随皮带完成水平方向的输送作业，机架中部设置多组支撑托板，避免长距输送过程中皮带下垂影响输送稳定性，侧边防护栏可防止物料在输送过程中从侧边滑落，整体结构简单可靠，维护便捷，可单独使用也可多台拼接组成长距输送线。

软件兼容方面，模型包含SolidWorks2010原生格式文件，可直接在SolidWorks2010及以上版本软件中打开编辑，支持修改特征参数、生成工程图纸、导出STEP/IGS等其他通用三维格式，附带的STL格式文件无需转换即可在各类三维浏览工具、仿真软件中打开查看，同时配套了完整的效果展示图，可直观了解设备的整体结构与装配效果。

研发教学应用层面，该模型可作为机械设计专业输送设备课程的教学案例，帮助学习者理解皮带输送机的结构组成、装配关系与工作原理，也可作为自动化生产线设计的参考模型，直接用于车间输送方案的布局设计、设备选型参考，还可用于新员工的设备结构培训，帮助运维人员快速掌握设备的张紧调节、部件更换等维护操作要点。
