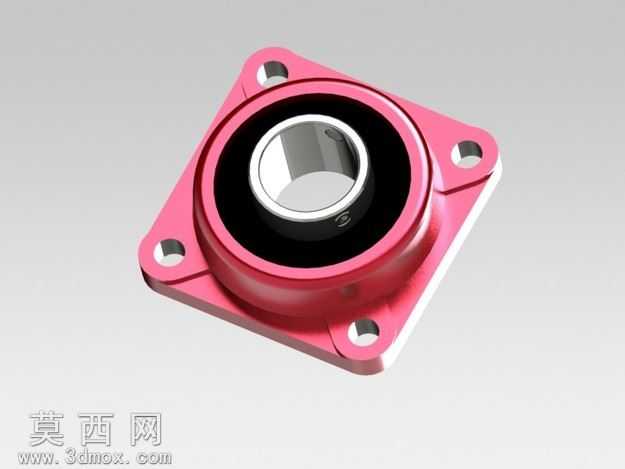

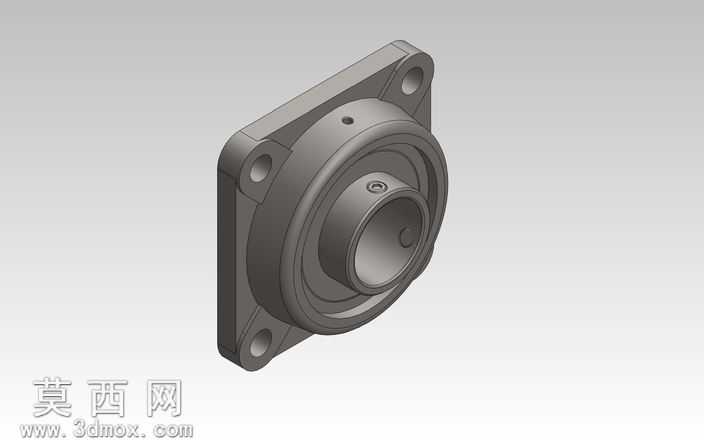

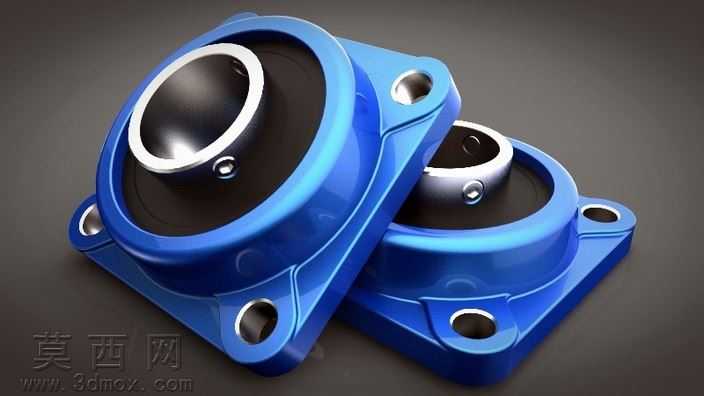

本模型为UCF210方形法兰带座轴承支撑件,建模过程严格遵循该类标准件的实际尺寸规范,首先通过草图绘制方形法兰的基准轮廓,精准定位四个安装孔的中心位置与孔径参数,确保安装孔的分布完全适配对应规格的装配需求。建模时先构建法兰的基体特征,通过拉伸生成带一定厚度的方形法兰主体,对法兰边角做合理的工艺倒角处理,还原实际生产中的去毛刺工艺细节。随后构建轴承座的腔体结构,通过旋转、切除等特征生成与外球面轴承适配的包容内腔,保证内腔的球面弧度与轴承外圈的球面完全贴合,满足轴承自动调心的功能需求。在轴承座的顶部加工出顶丝孔特征,还原实际产品中用于锁紧轴承内圈、固定轴位的锁紧结构,对所有孔位的边缘做沉孔或倒角处理,匹配紧固件安装的工艺要求。材质设置上,法兰座部分采用铸钢材质的渲染参数,还原铸铁件表面略带磨砂的哑光金属质感,轴承外露部分采用轴承钢的亮面金属材质,区分不同部件的材质差异。渲染阶段采用柔和的工业产品打光方案,通过多组光源突出模型的结构轮廓,清晰展现法兰安装面、轴承包容腔、锁紧孔、安装孔等各个结构的位置与形态,所有结构的衔接处做平滑过渡处理,避免出现建模的棱角失真。设计过程中完全参照UCF210带座轴承的标准参数,适配轴径50mm的安装需求,方形法兰的结构设计可直接通过螺栓安装在设备的立面安装面上,为传动轴提供稳定的旋转支撑,同时自带的调心结构可补偿一定范围内的轴安装角度误差,模型完整还原了该类支撑件的所有功能结构,可用于机械装配的干涉检查、设备布局演示、教学演示等场景,结构细节完整,尺寸比例协调,符合工业标准件的设计规范。
