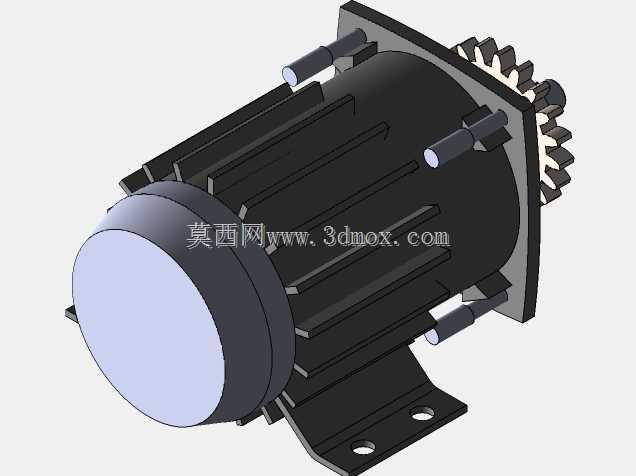

带输出齿轮的48V无刷直流电动机结构

这款无刷直流电动机主要面向中小功率动力输出场景，可适配短途代步电动车辆、小型自动化输送设备、桌面级数控加工装置、户外便携动力装备等对动力密度、运行稳定性有要求的领域，作为核心动力源为整套设备提供可控的旋转动力输出，相比传统有刷直流电机，它不存在碳刷磨损更换的问题，运行过程中电火花干扰极低，连续运转寿命更长，维护成本更低，适合长时间连续作业的工况使用。

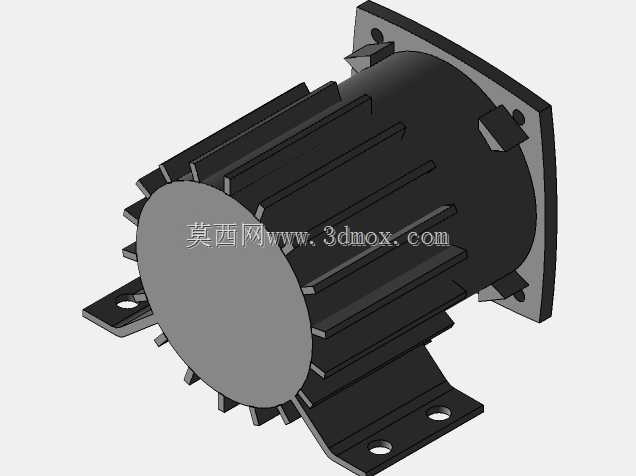

从功能特性来看，这款电机额定工作电压为48V，属于低压直流供电范畴，可直接适配常规的铅酸动力电池、磷酸铁锂电池组供电，无需额外配置高压变电模块，供电适配门槛低，使用安全性更高。电机输出端集成了传动齿轮，可直接与配套的从动齿轮啮合完成动力传递，省去了额外加装输出联轴器、匹配传动齿轮的步骤，能有效缩短设备整体的传动链长度，降低动力传递过程中的损耗，提升整套传动系统的传动效率。电机壳体设计有轴向排布的散热筋结构，可在电机运转过程中增大壳体与空气的接触面积，通过自然对流带走绕组工作产生的热量，避免长时间高负载运转时绕组温度过高出现退磁、绝缘老化等问题，保障电机持续输出额定扭矩。

在设计思路上，这款电机采用了卧式安装脚座的结构形式，脚座上预留了两个标准安装通孔，安装时可直接通过螺栓将电机固定在设备的安装基准面上，安装定位便捷，固定后抗振动能力强，不会因为设备运转产生的振动出现移位、偏斜的问题。电机本体采用圆柱形壳体设计，端盖与壳体通过周向布置的螺栓紧固，密封性能良好，可阻挡日常使用中的灰尘、飞溅水滴进入电机内部，适配多数常规工业、民用场景的使用环境。电机尾部预留了接线柱结构，方便用户快速连接供电线缆与控制信号线，接线位置做了凸起防护设计，可避免接线部位被外力磕碰出现接线脱落、短路等问题。

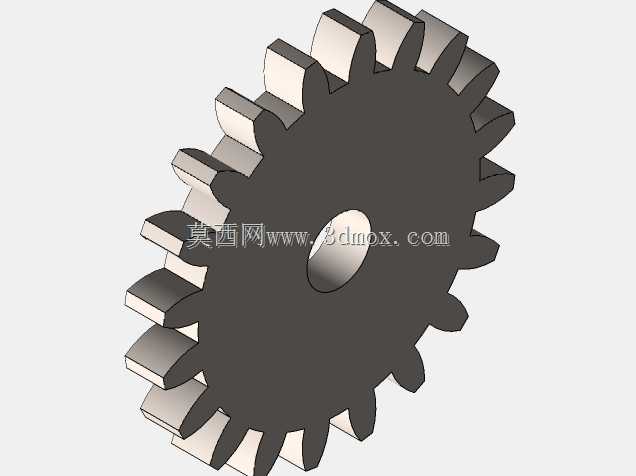

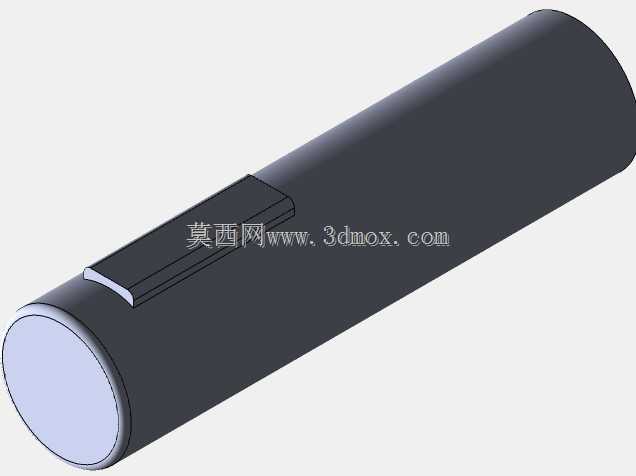

从安装边界来看，这款电机的轴向总长度包含输出齿轮与尾部接线结构，径向最大尺寸为散热筋外圆直径，安装脚座的孔位间距符合常规小功率直流电机的安装尺寸规范，可直接替换同安装规格的传统有刷电机、低压异步电机，设备改造成本极低。输出端齿轮的模数、齿宽经过匹配设计，可承受额定扭矩下的冲击载荷，齿轮与电机输出轴采用过盈配合加键连接的固定方式，大负载传动时不会出现齿轮打滑、空转的问题，传动可靠性更强。同时模型还原了电机内部的绕组、转子等核心结构，可用于电机工作原理演示、传动系统运动仿真验证，帮助设计人员提前校验电机与周边结构的干涉情况，缩短设备开发的验证周期。
