Jesco Magdos LT电磁驱动加药计量泵结构

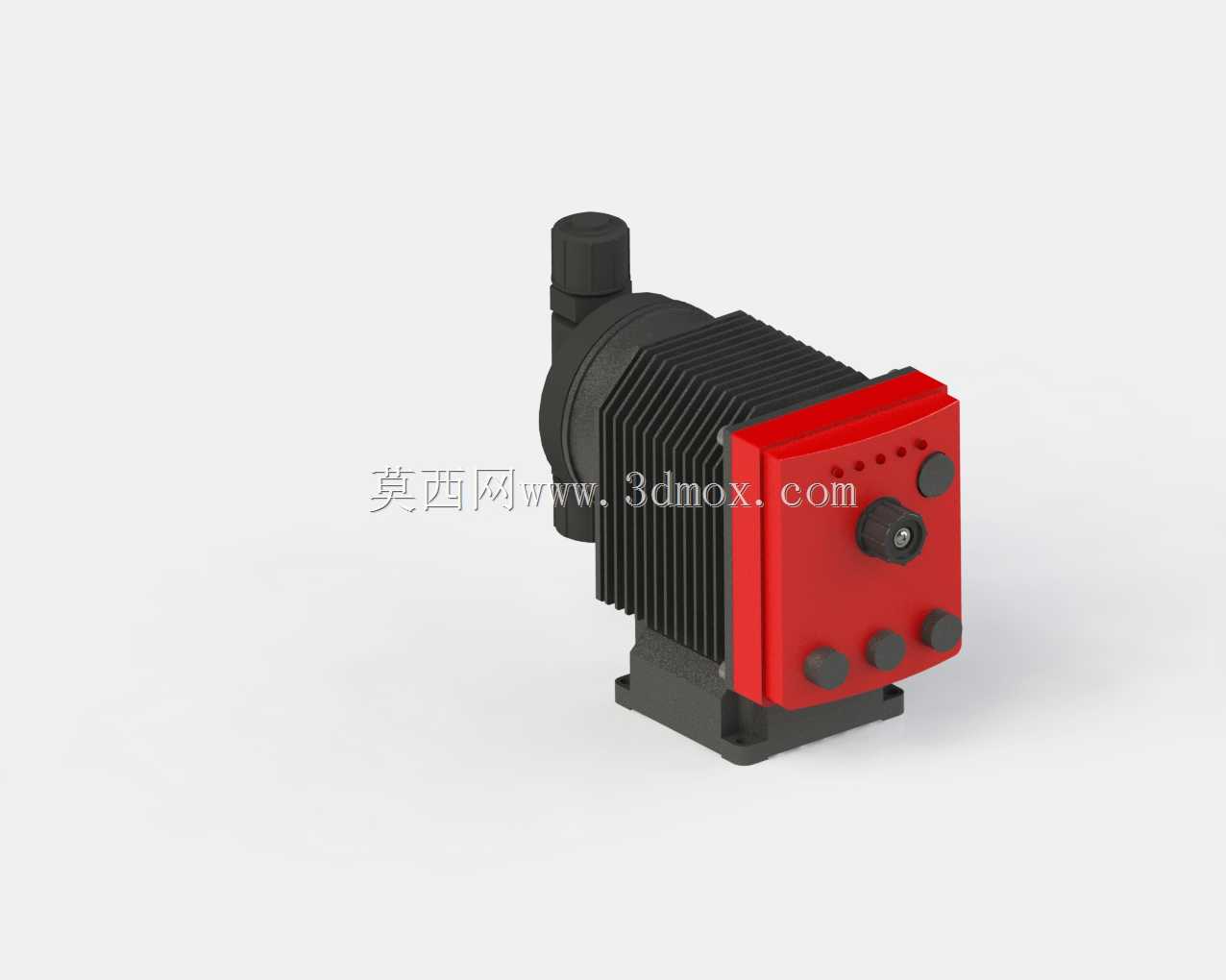

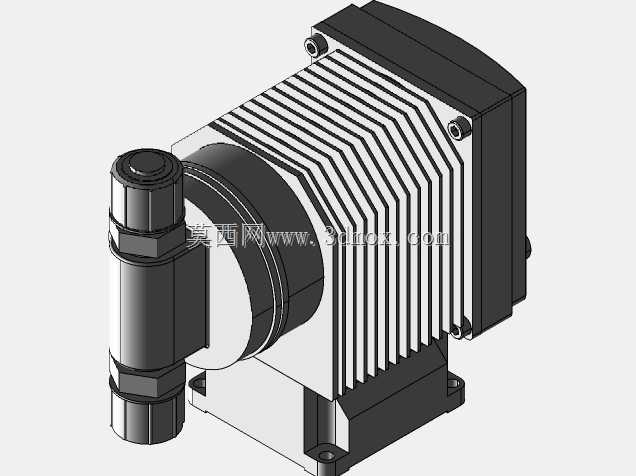

　　在市政水处理、工业循环水、化工制程药剂投加、泳池水质维护这类需要精准控制药剂注入量的场景里，隔膜式计量加药泵是核心投加执行部件，这款Jesco Magdos LT系列加药泵的三维结构，完整还原了该类小流量计量泵的典型布局与安装特征。从结构设计逻辑来看，该泵采用电磁驱动的动力端布局，取消了传统电机驱动计量泵的减速箱、曲柄连杆等机械传动结构，动力端的散热鳍片沿壳体周向均匀排布，这部分结构是为了适配电磁线圈长时间通电工作的散热需求，鳍片的高度、间距都经过热仿真校核，保证在额定工况下线圈温升控制在绝缘等级允许范围内，避免长时间运行出现过热退磁、绝缘老化的问题。泵头端采用红罩壳的防护设计，罩壳上预留的调节旋钮、排气阀、

　　接口安装位完全匹配实际产品的操作逻辑：顶部的黑色旋钮是冲程长度调节机构，通过改变电磁衔铁的行程距离，实现0-100%额定流量的线性调节，调节精度可以控制在±2%以内，满足不同工况下药剂量微调的需求；罩壳上分布的多个闷盖式接口，分别对应泵头排气阀、单向阀检修口，日常维护时不需要拆解整个泵头罩壳，就能完成排气、单向阀清洗更换的操作，降低现场运维的工作量。安装边界方面，该泵采用底座式安装结构，底部的安装脚预留了标准螺栓过孔，安装孔的中心距、孔径适配常见的加药装置安装面板尺寸，不需要额外制作转接支架就能直接固定在加药系统的安装平台上；动力端尾部的电缆防水接头采用标准PG螺纹，适配现场常用的防水电缆格兰头，满足户外、潮湿安装环境的防护要求。

　　进出口接口采用内螺纹连接形式，接口位置在泵头侧下方，管路连接时不需要额外做弯头避让，垂直或水平布管都能保证泵头内的流体流道顺畅，避免出现气堵问题。从功能特性来看，该泵属于隔膜式计量泵，过流端的隔膜将电磁驱动腔与药剂流道完全隔离，不存在动密封泄漏点，可以输送腐蚀性水处理药剂、絮凝剂、阻垢剂、酸碱调节剂等介质，不会出现药剂泄漏腐蚀动力端部件的问题；泵头内部的进出口单向阀采用球式密封结构，阀球与阀座的配合精度保证了每次冲程的药剂输送量稳定，在背压波动的工况下也能保持计量精度，不会出现回流、流量漂移的问题。在实际工程选型中，这类小流量电磁加药泵通常适配单台加药点的精准投加需求，相比电机驱动的机械隔膜计量泵，它的结构更紧凑，占用安装空间更小，

　　重量更轻，在壁挂式加药装置、小型一体化水处理设备上安装优势明显；同时电磁驱动的结构没有机械传动部件的磨损问题，日常只需要定期更换隔膜、检查单向阀密封性能即可，运维成本远低于传统机械计量泵。建模过程中需要重点关注几个配合尺寸的准确性：一是电磁衔铁的行程与隔膜形变量的匹配关系，行程过大会导致隔膜过度拉伸缩短使用寿命，行程过小则达不到额定流量参数；二是散热鳍片与内部线圈的间隙，要保证线圈产生的热量能顺利传导到鳍片表面通过空气对流散出；三是安装底座的平面度要求，安装时如果底座固定面不平整，会导致泵体受力变形，影响内部衔铁的往复运动顺畅度，甚至出现卡滞、噪音过大的问题；四是泵头流道的过渡圆角设计，避免出现流道死角造成药剂沉积，尤其是输送易结晶、易沉淀的药剂时，流道死角会导致单向阀卡涩、计量失准。另外，泵头罩壳的防护等级要满足IP65的设计要求，罩壳与动力端壳体的配合面预留了密封槽，安装密封圈后可以阻挡喷淋水、粉尘进入内部电气部件，适配加药间潮湿、多药剂挥发气体的使用环境。
