伊顿K432型工业防护电箱结构设计

　　这款电箱的三维结构设计，首先要匹配工业现场低压配电末端的防护需求，常见应用场景覆盖车间生产线旁的动力回路分线、小型设备的配电集成、户外工况下的电气元件承载，也可作为楼宇配电层的分支回路防护壳体使用。实际使用中，这类电箱承担着容纳断路器、接线端子、小型继电器这类低压电气元件的作用，隔绝外界粉尘、飞溅液体对内部元件的侵蚀，同时避免人员误触带电部件引发安全事故。

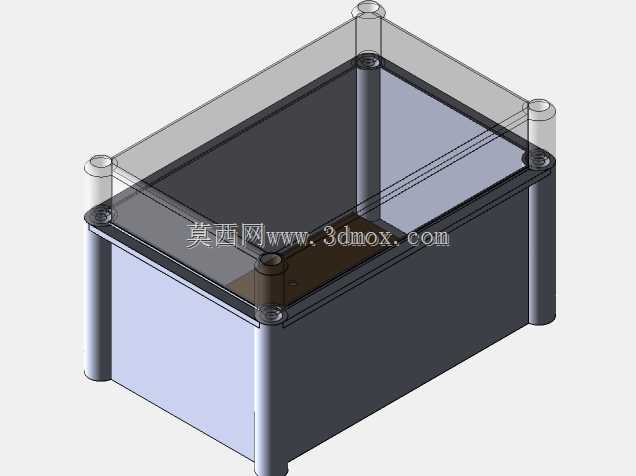

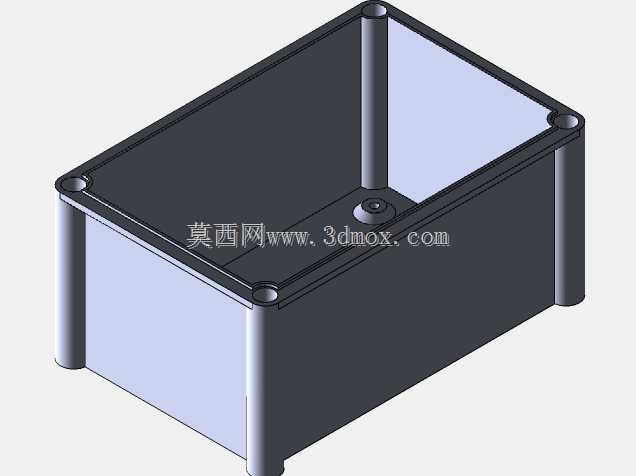

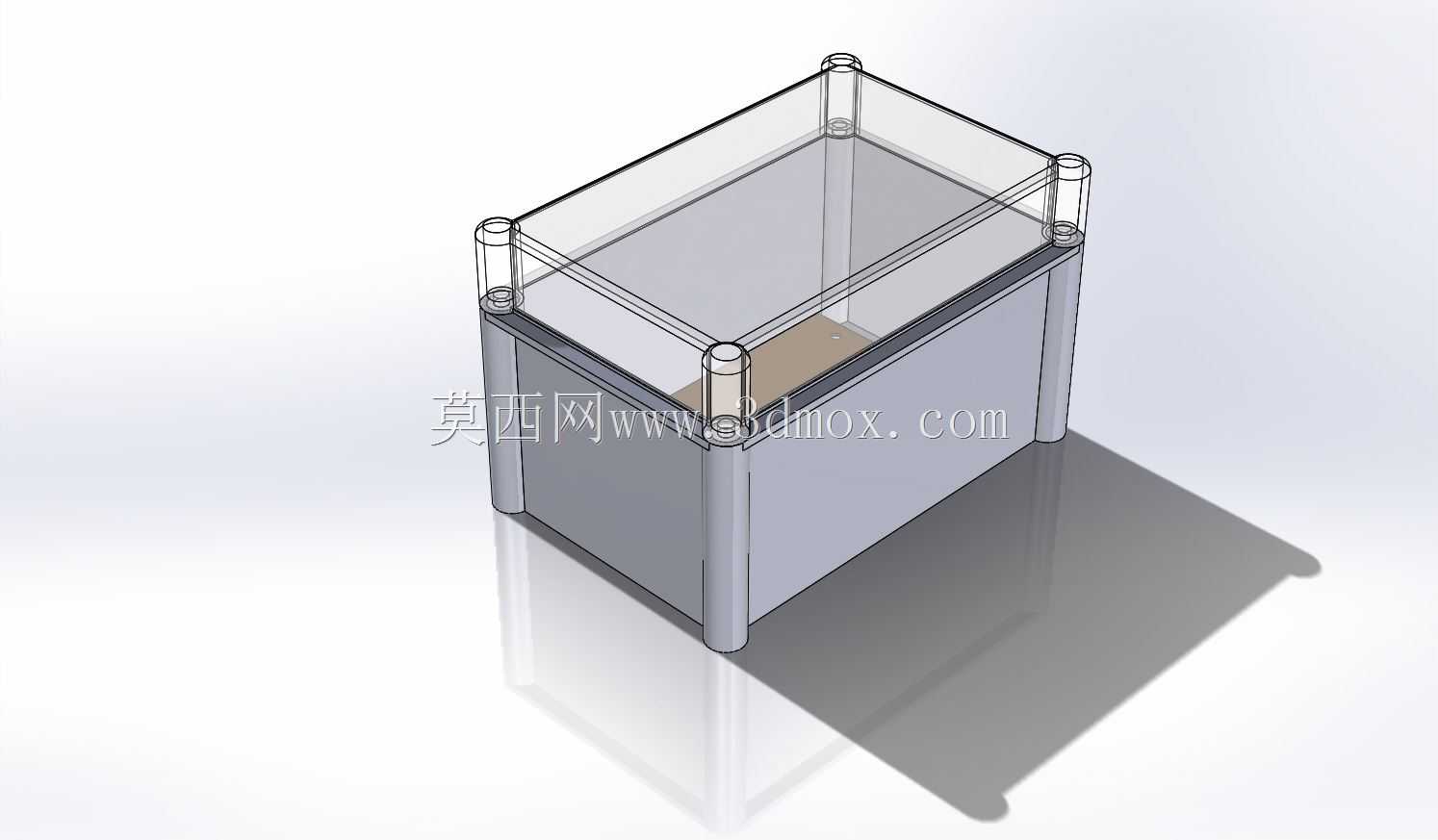

　　从结构设计思路来看，这款电箱采用了立柱支撑加围板拼接的框架式结构，四根角部立柱作为主要承力部件，既承担箱体自身的结构刚度，也为内部安装板、导轨的固定提供安装基准，相比一体折弯的薄壳电箱，这种框架结构的抗形变能力更强，在现场壁挂安装或者落地放置时，不容易因为安装面不平整出现围板变形、箱门密封失效的问题。箱体上部采用透明防护盖板设计，不需要开启箱门就能直观观察内部元件的工作状态，比如断路器的分合位置、指示灯的显示状态，日常巡检时不需要反复开箱，提升运维效率，透明盖板和下部金属围板的衔接处做了叠边结构，避免拼接缝隙成为粉尘、水汽侵入的通道。

　　设计过程中首先要明确安装边界，这类电箱的壁挂安装孔位设置在背部立柱的对应位置，孔位间距遵循常规配电安装的导轨适配尺寸，不需要额外定制安装支架就能直接固定在常规的电气安装墙面上；如果是落地使用，底部预留的支撑脚安装位可以选配可调支撑脚，适配地面不平整的现场工况，调整箱体水平度避免内部元件因为倾斜出现接线端子受力松动的问题。外形尺寸的设定上，要兼顾内部元件的安装空间和现场占地需求，内部净空尺寸要预留出接线的弯折空间，尤其是进线电缆的弯曲半径要满足线缆施工规范，不能因为箱体深度不足导致电缆强行弯折损伤线芯；箱体外部的突出部件比如透明盖板的锁扣、立柱的端盖，都要控制在安装边界以内，避免多台电箱并排安装时出现部件干涉，预留出箱门开启的操作空间，不会因为相邻箱体距离过近导致箱门无法完全开启，影响内部元件的接线和维护操作。

　　功能特性上，这款电箱的围板采用拼接式装配，不需要复杂的焊接工艺，生产过程中可以通过标准件快速组装，后期维护时如果单块围板出现磕碰损伤，不需要整体更换箱体，只需要拆卸对应位置的紧固件就能更换受损围板，降低运维成本。透明盖板采用耐冲击的透明工程材质，既满足可视需求，也能抵御日常巡检时的意外磕碰，不会因为轻微撞击就出现碎裂问题；箱体的边角位置都做了圆弧过渡处理，避免安装和运维过程中尖锐边角划伤操作人员。内部安装板采用可调节设计，可以根据内部元件的尺寸调整安装深度，适配不同规格的断路器、端子排的安装需求，不需要额外定制安装板就能完成元件布局。

　　在实际选型适配时，要注意这款电箱的防护等级匹配对应的使用场景，框架结构的拼接缝隙处都预留了密封胶条的安装槽，装配时嵌入对应规格的密封胶条就能提升整体防护能力，适配多粉尘、有轻度液体飞溅的车间工况；如果是干燥的室内配电场景，也可以根据需求选择不安装密封胶条，提升箱体内部的散热能力，避免内部元件长时间工作积热影响使用寿命。箱体的立柱内部预留了接地端子的安装位置，所有金属结构件都可以通过内部接地回路连通，避免箱体出现意外带电的安全隐患，符合低压配电设备的安全规范要求。
