带PVC外壳LP型电磁驱动加药计量泵

　　在水处理、化工制程、泳池运维这类需要精准投加化学药剂的场景里，这类带PVC外壳的LP型加药泵是现场运维和系统集成里出镜率极高的流体部件，很多做加药系统集成的工程师在做小流量药剂投加回路时，第一时间会想到这类结构紧凑的电磁驱动计量泵。

　　从实际使用场景来看，这类泵主要承担低压工况下小流量化学药剂的精准投加任务，常见的投加介质包括水处理环节的絮凝剂、阻垢剂、pH调节用酸碱药剂，泳池循环系统的消毒药剂，还有小型化工反应釜的微量助剂投加，因为泵头接触介质的部分采用PVC材质，对多数弱腐蚀性化学药剂有不错的耐受能力，不需要额外做复杂的防腐衬层处理，能适配多数常规民用和工业轻腐蚀工况的投加需求。

　　从功能特性上看，这款泵采用电磁驱动结构，没有传统机械计量泵的复杂曲柄连杆传动机构，驱动部分靠电磁线圈产生的往复磁力带动泵头内的隔膜做往复运动，通过单向阀的启闭控制介质的吸入和排出，流量调节可以通过面板上的按键调整冲程频率来实现，不需要额外搭配变频模块，小流量区间的投加精度能控制在±2%以内，完全满足常规加药场景的精度要求。泵体侧面的多个接线端子分别对应电源接入、外部脉冲信号输入、液位开关接入，既可以单机手动设定投加量运行，也可以接入PLC系统接收流量脉冲信号，跟随主管道的流量变化自动调整投加速率，适配不同层级的自动化控制需求。

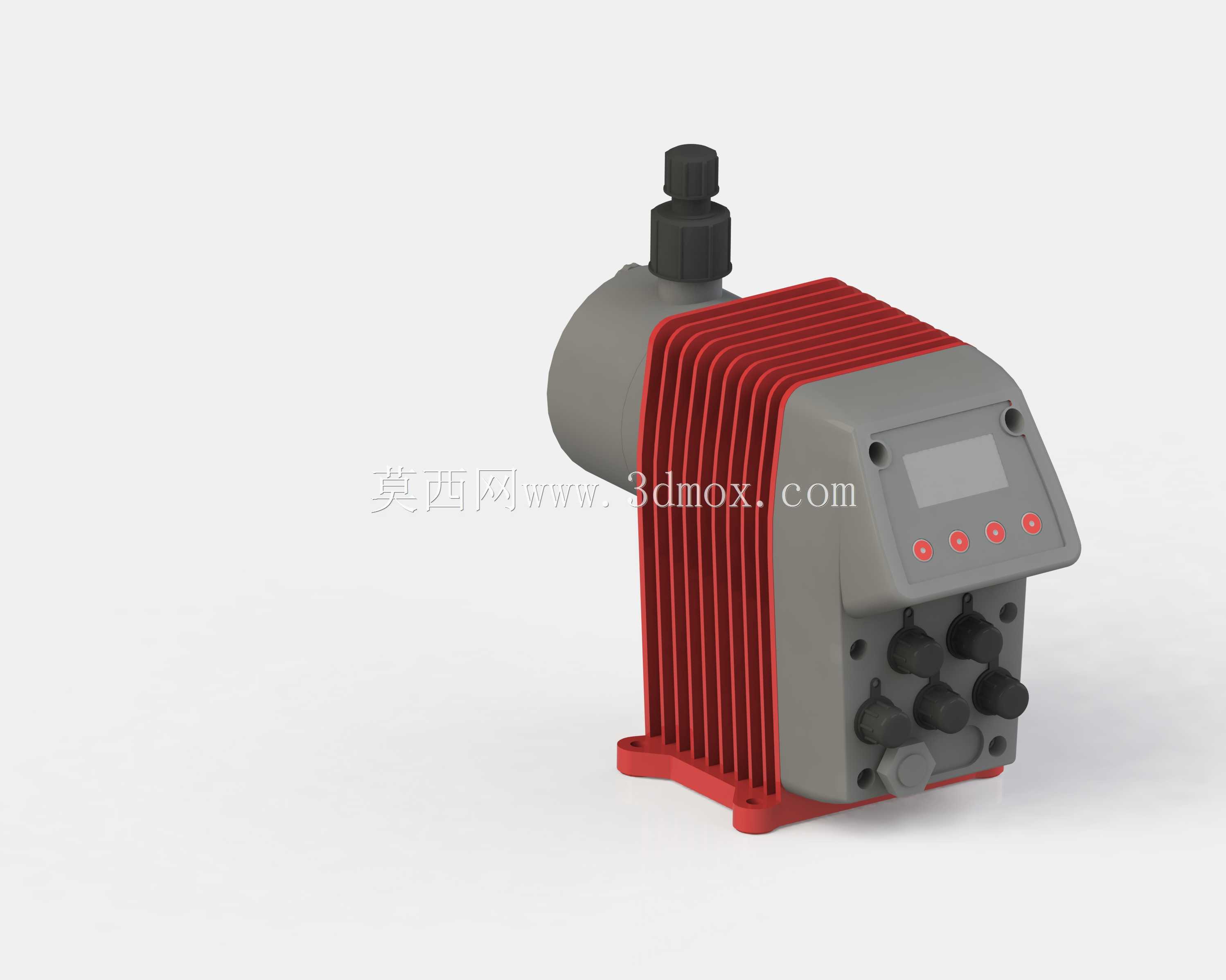

　　从设计思路层面拆解，这款泵的结构布局完全围绕现场安装和运维的便利性做优化：主体散热部分采用多道平行的红色散热鳍片结构，电磁驱动模块工作时产生的热量可以通过鳍片快速散逸到周围空气里，不需要额外加装散热风扇，减少了故障点；控制模块集成在泵体前端的灰色壳体内，操作面板带显示屏和四个调节按键，参数设置和运行状态查看不需要外接操作终端，现场调试的时候站在泵旁就能完成所有参数调整；泵头部分和驱动模块采用快拆结构连接，后期更换隔膜或者单向阀的时候，不需要把整个泵从安装基座上拆下来，只需要松开泵头的固定卡扣就能完成易损件更换，大幅缩短运维停机时间；底部带一体化的安装脚座，脚座上预留了四个固定安装孔，可以直接用螺栓固定在加药装置的安装面板或者支架上，不需要额外定制安装转接件。

　　关于外形尺寸和安装边界，这款泵属于紧凑型小流量加药泵的尺寸范畴，整体宽度控制在120mm以内，整体高度不含顶部接头的部分在180mm左右，纵深尺寸大概150mm，在加药系统集成的时候，单台泵占用的安装空间很小，多台泵并排安装的时候，相邻泵之间只需要预留20mm左右的接线和操作空间就能满足要求。安装的时候需要注意，泵体必须保持水平安装，泵头的吸入端和排出端要垂直于水平面，避免单向阀因为重力偏移出现密封不严导致的流量不准问题；吸入端的管路长度建议控制在1.5米以内，避免吸程不足导致药剂无法正常吸入，排出端需要加装背压阀，当投加点压力低于0.1MPa的时候，背压阀可以保证泵出口有足够的压力，避免出现虹吸现象导致药剂自流过量投加。电气接线部分要注意，电源进线要做防水弯处理，避免冷凝水顺着线缆流进接线端子导致短路，外部控制信号的线缆要和动力线缆分开布线，避免电磁干扰导致的流量控制信号失真。

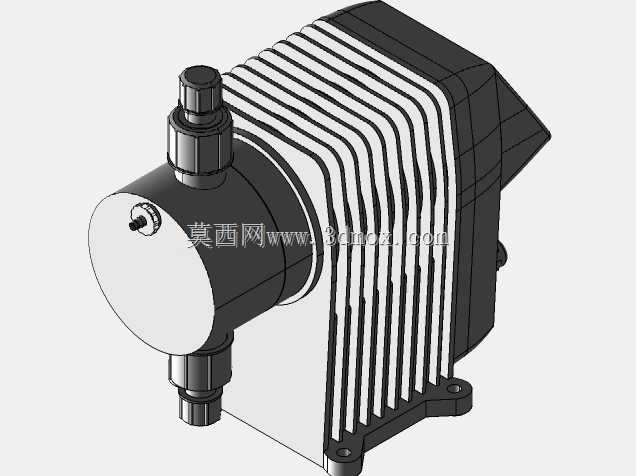

　　在做三维建模的时候，这款泵的结构细节还原需要重点关注几个部分：一是散热鳍片的等距排列，鳍片的厚度和间距要和实际产品一致，不能出现间距不均或者厚度偏差，否则渲染出来的模型会失真；二是泵头部分的接口尺寸，顶部的进出口接头是标准的外螺纹接口，建模的时候要严格按照常用的加药管路接口尺寸做，方便后续做管路装配的时候直接匹配标准管路接头；三是前端面板的按键和显示屏位置，要和实际操作布局一致，做设备虚拟调试的时候可以直接对应操作逻辑；四是底部安装脚座的孔位间距，要准确还原实际安装尺寸，这样在做加药装置的整体布局设计时，可以直接把模型导入装配体，提前预留安装孔位，避免现场安装的时候出现孔位对不上的问题。

　　很多刚接触加药系统设计的工程师容易忽略这类泵的安装边界要求，比如把泵装在强电磁干扰的变频器旁边，或者吸入管路做的太长，导致实际运行的时候出现流量不稳、投加精度不够的问题，在做三维布局的时候就要提前把这些安装要求考虑进去，给泵预留足够的散热空间，避开强干扰源，管路长度控制在合理范围内，才能保证设备投用后长期稳定运行。
