商用车悬架用多片式钢板弹簧结构设计

钢板弹簧作为商用车悬架系统的核心弹性承重部件，广泛应用于重型货运卡车、大中型客车、工程专用作业车以及非道路重载作业机械的底盘结构中，承担着承载车身与货物重量、缓冲路面颠簸冲击、传递行驶过程中各向力与力矩的核心作用，是重载车辆行驶平顺性、操控稳定性与结构可靠性的关键保障部件。在实际车辆运行场景中，钢板弹簧需要持续承受垂直方向的交变载荷，同时兼顾车辆起步、制动、转向工况下的纵向与侧向力传递，其结构设计的合理性直接决定了重载车辆的承载能力与驾乘体验。

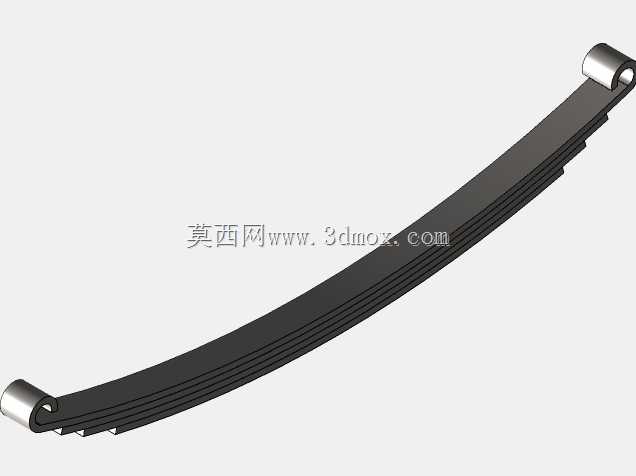

本次设计的多片叠合式钢板弹簧，采用不等长变曲率钢板叠组结构，核心设计思路围绕“梯度承载、渐进刚度、可靠限位”三个核心目标展开：主片采用加长设计，两端卷制为铰接耳孔结构，用于匹配底盘车架的铰接安装点，实现板簧总成与车架的转动连接，保证悬架跳动过程中的自由度释放；其余各副片长度沿主片向中心逐级递减，形成中间厚两端薄的等强度梁结构，在保证整体承载能力的前提下，有效降低板簧总成的自身重量，减少材料冗余浪费。叠片之间采用贴合设计，在载荷作用下各片依次参与受力，实现刚度随载荷增大渐进提升的特性，既能够满足空载状态下的减震柔和性，避免空载行驶时悬架过硬导致的颠簸弹跳，又能够在满载甚至超载工况下提供足够的支撑刚度，防止悬架过度变形导致的底盘部件磕碰、行驶姿态失控等问题。

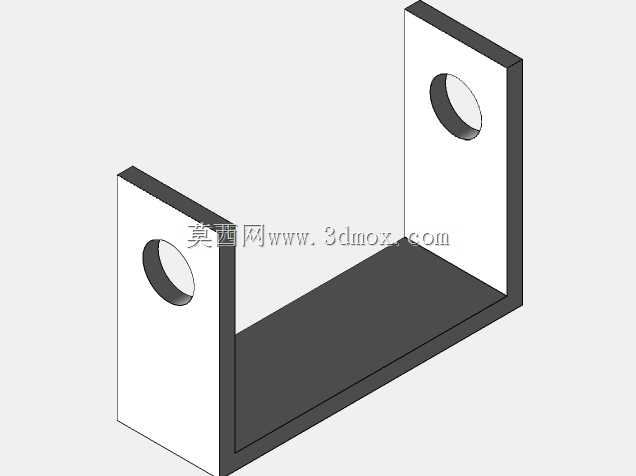

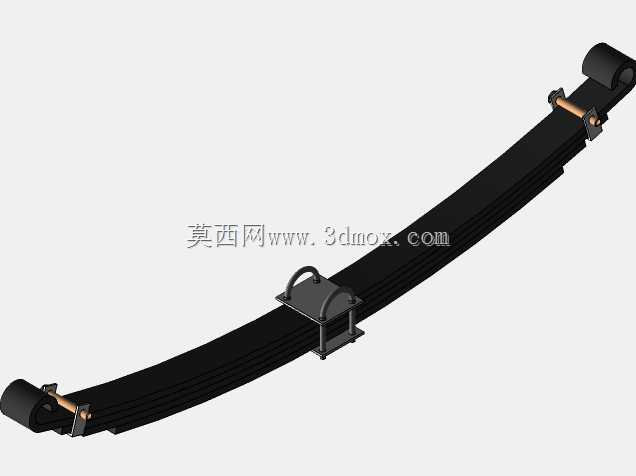

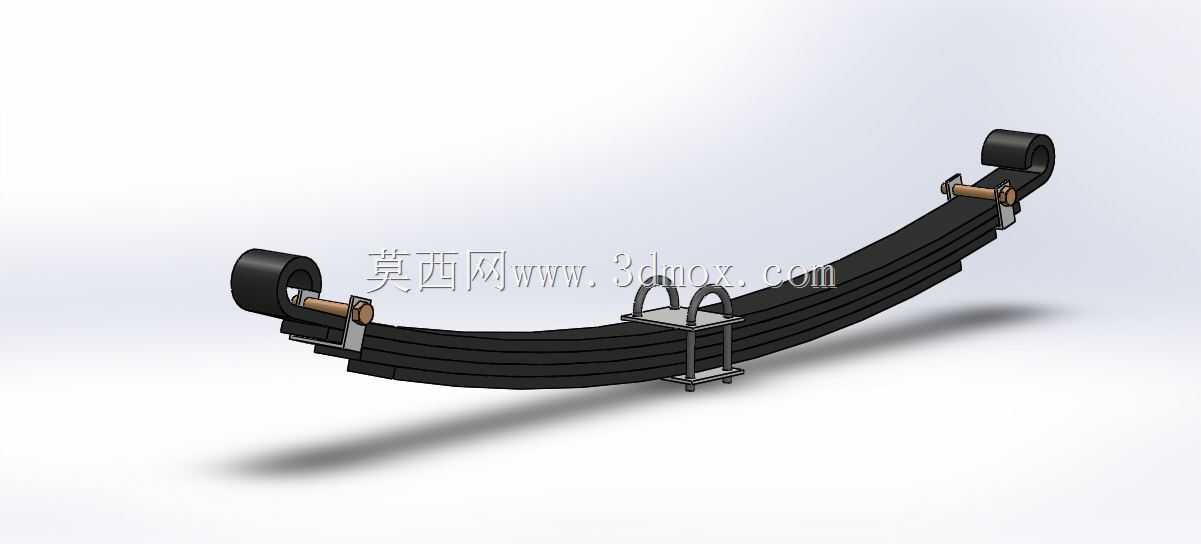

在安装边界设计上，板簧中心设置中心定位螺栓结构，用于对齐固定所有叠片的相对位置，避免叠片在受力过程中发生横向错位；板簧中部配套设置U型骑马螺栓与安装垫板结构，用于将板簧总成与车桥刚性连接，实现载荷从车架到车桥的稳定传递；两端卷耳内部预留衬套安装空间，可匹配橡胶或金属衬套，减少铰接位置的磨损与冲击传递，同时降低行驶过程中的异响问题。整体外形采用弧形上拱设计，自由状态下的拱度参数匹配车辆额定载荷下的静挠度要求，保证满载状态下板簧处于最佳受力姿态，避免长期反向受力导致的板簧片疲劳断裂。

在功能特性层面，多片式钢板弹簧相比单片式板簧具备更高的冗余可靠性，即便单片钢板出现疲劳裂纹，剩余叠片仍可临时支撑车辆行驶至维修点位，大幅降低重载运输途中的部件失效风险；叠片之间的摩擦作用还可提供一定的阻尼减震效果，配合减震器共同衰减路面带来的振动，减少振动向车架与货箱的传递，保护车载货物完整性，同时提升驾乘人员的乘坐舒适度。设计过程中充分考虑了板簧的运动干涉问题，预留了足够的跳动行程空间，保证悬架在极限压缩、拉伸工况下，板簧不会与车架、车桥周边部件发生磕碰干涉，适配不同吨位级别的商用车底盘安装需求。
