拖车大篷车用多片式钢板弹簧结构

这款钢板弹簧主要应用于拖挂式房车、农用拖车、低速货运大篷车的非独立悬架系统中，是这类低速重载运输装备底盘系统里的核心承重与缓冲部件。在实际作业场景中，这类车辆往往需要在非铺装的乡间土路、工地临时便道行驶，路面颠簸冲击频繁，同时还要承载货厢或旅居舱的固定载荷，钢板弹簧就承担着把车桥与车架弹性连接的作用，既能够把路面传递来的颠簸震动逐层衰减，避免刚性冲击直接传递到车架造成结构疲劳损坏，也能在车辆过弯、紧急制动时提供足够的侧向与纵向支撑力，抑制车身侧倾与俯仰，保障行驶过程的稳定性。

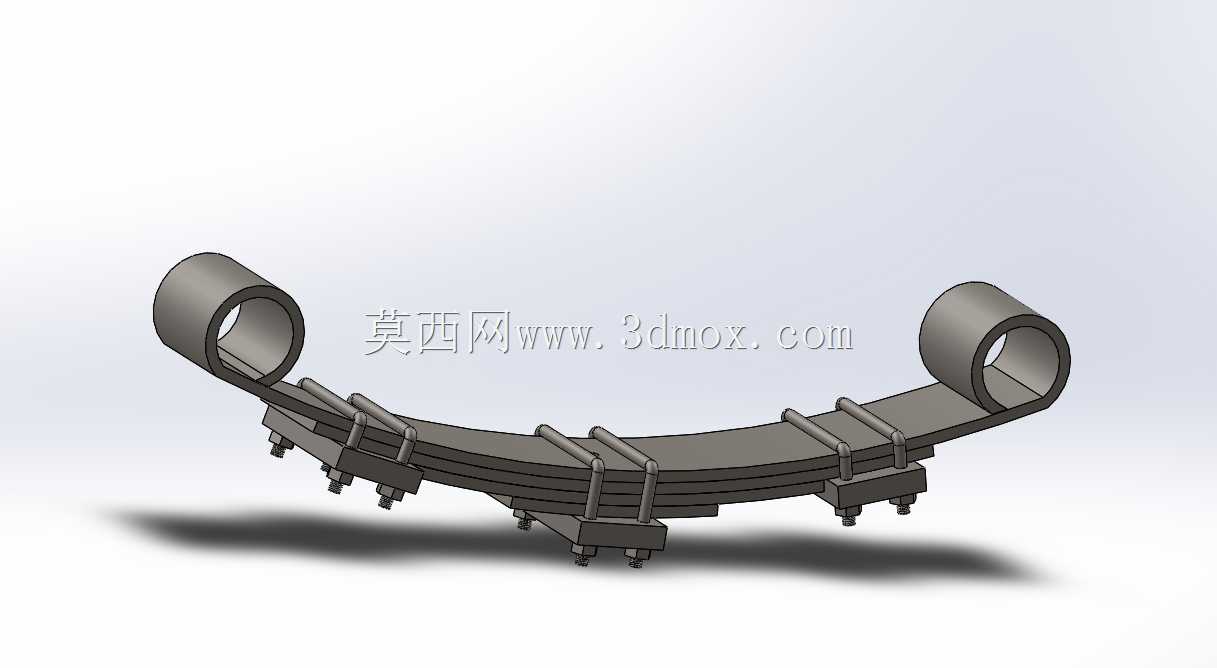

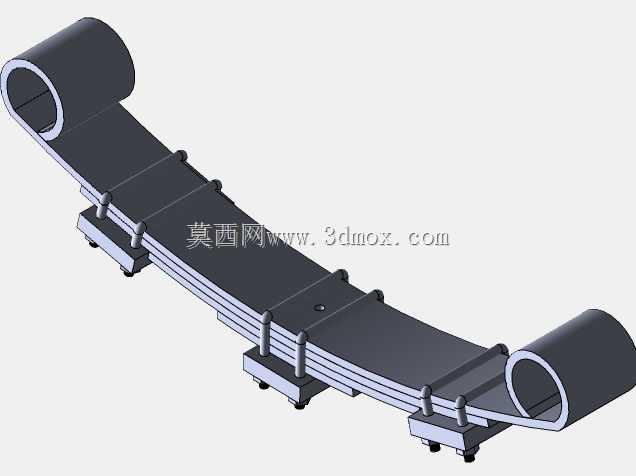

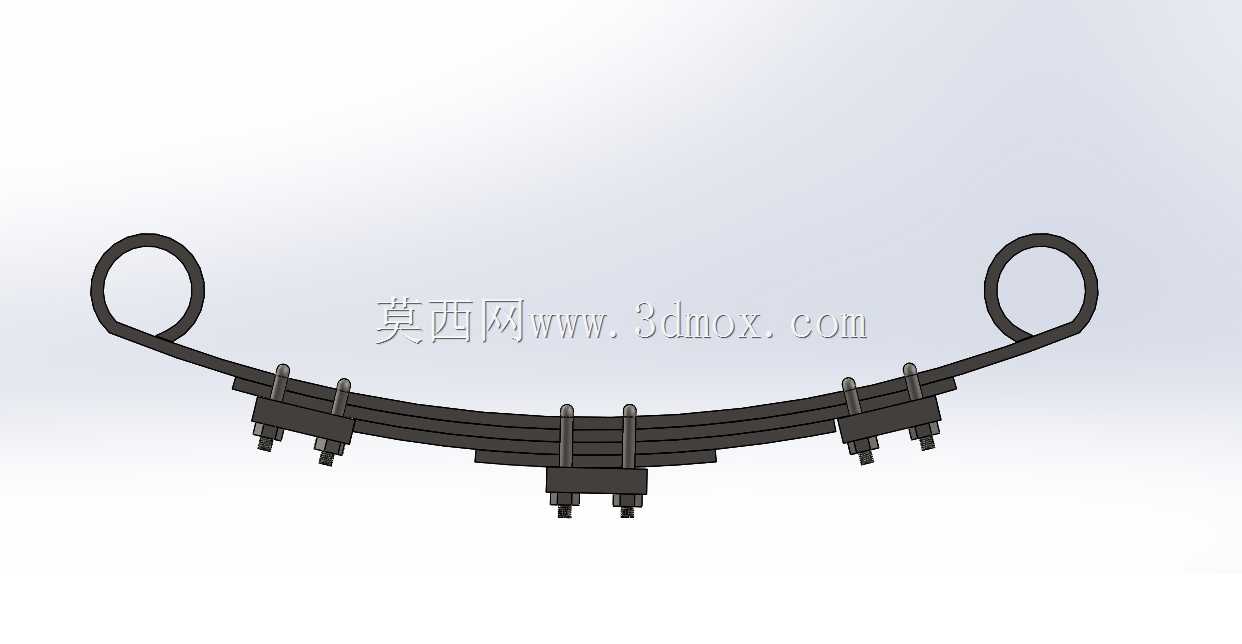

从功能特性来看，这款多片叠合式的钢板弹簧采用等强度梁设计思路，多片长度不一、曲率渐变的弹簧钢板叠装组合，两端卷耳结构用于通过销轴与车架上的吊耳支架铰接，既可以作为传力结构传递各个方向的载荷，也能在弹簧受力变形时提供稳定的摆动支点，避免运动干涉。中间位置设计了多组U型螺栓安装位与中心定位结构，能够牢牢把弹簧总成固定在车桥的安装座上，防止钢板片之间出现横向窜动，同时在相邻钢板片之间预留了合理的摩擦间隙，车辆行驶过程中钢板片之间的微动摩擦可以快速耗散震动能量，不需要额外搭配减震器就能实现不错的阻尼效果，非常适合低速重载车辆的低成本维护需求。

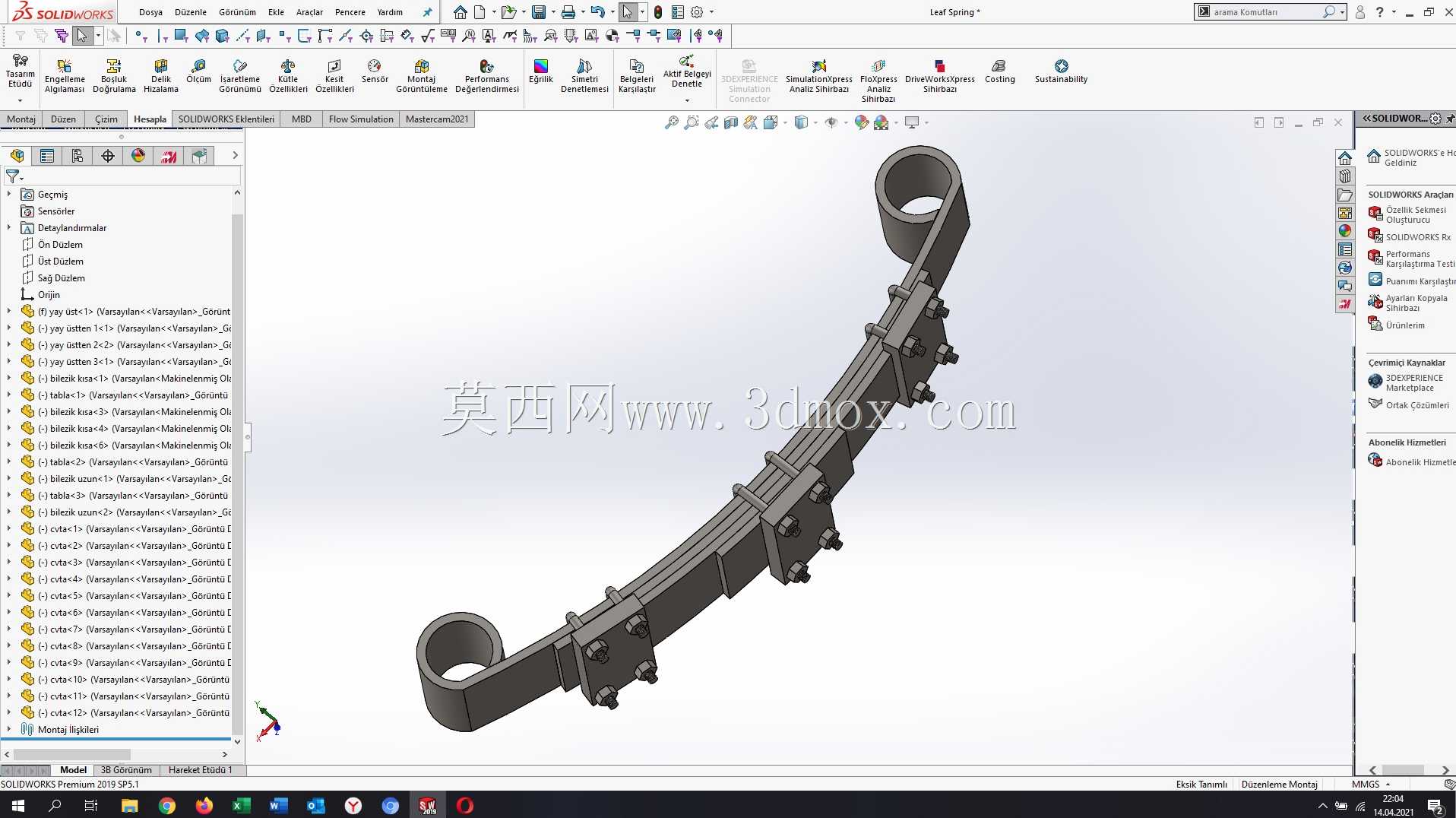

在设计过程中，首先根据目标车型的额定轴载确定了弹簧的总刚度，匹配不同厚度、长度的钢板片组合，保证在额定载荷下弹簧的变形量处于合理区间，既不会因为刚度过大导致减震效果差、颠簸感强烈，也不会因为刚度过小导致满载时弹簧变形量超限、出现打底失效的问题。两端卷耳的内径尺寸匹配通用的悬架销轴规格，卷耳内部预留了衬套安装空间，可以加装橡胶或者尼龙衬套来降低铰接位置的磨损与异响。整体安装边界充分考虑了通用拖车底盘的安装尺寸，中心螺栓到两端卷耳中心的距离对称设计，适配多数常规拖车车桥的安装孔位，不需要对底盘做额外改装就能直接替换安装，弹簧总成的宽度匹配常规U型螺栓的跨距，安装时只需要按照规定扭矩锁紧U型螺栓，保证各片钢板受力均匀，就能实现稳定可靠的承重减震效果，日常使用中只需要定期检查钢板片是否出现裂纹、U型螺栓是否松动，就能保障长期使用的可靠性，维护成本极低，非常适合低速运输类挂车的使用需求。
