LS型卡车电机用GM附件支架结构

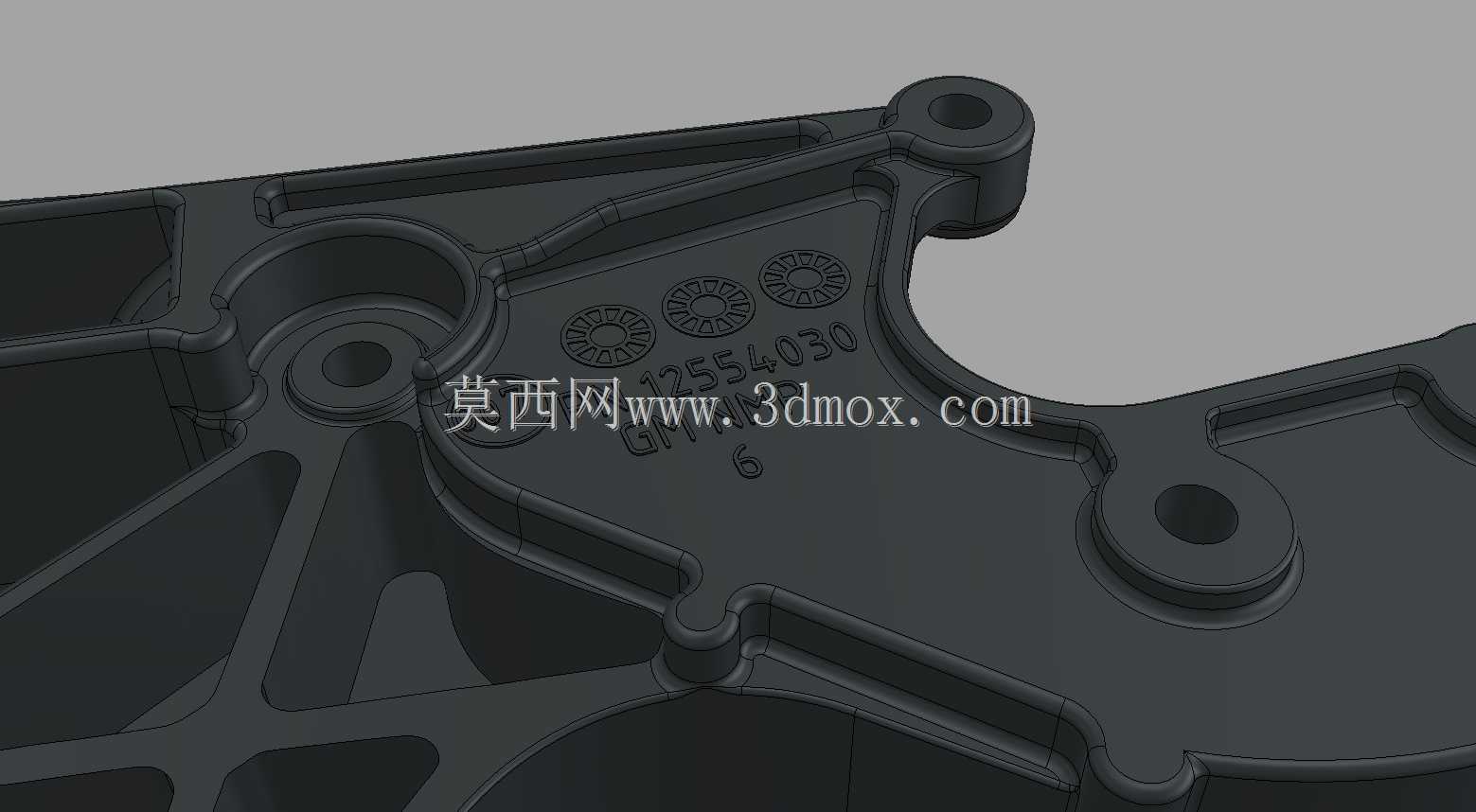

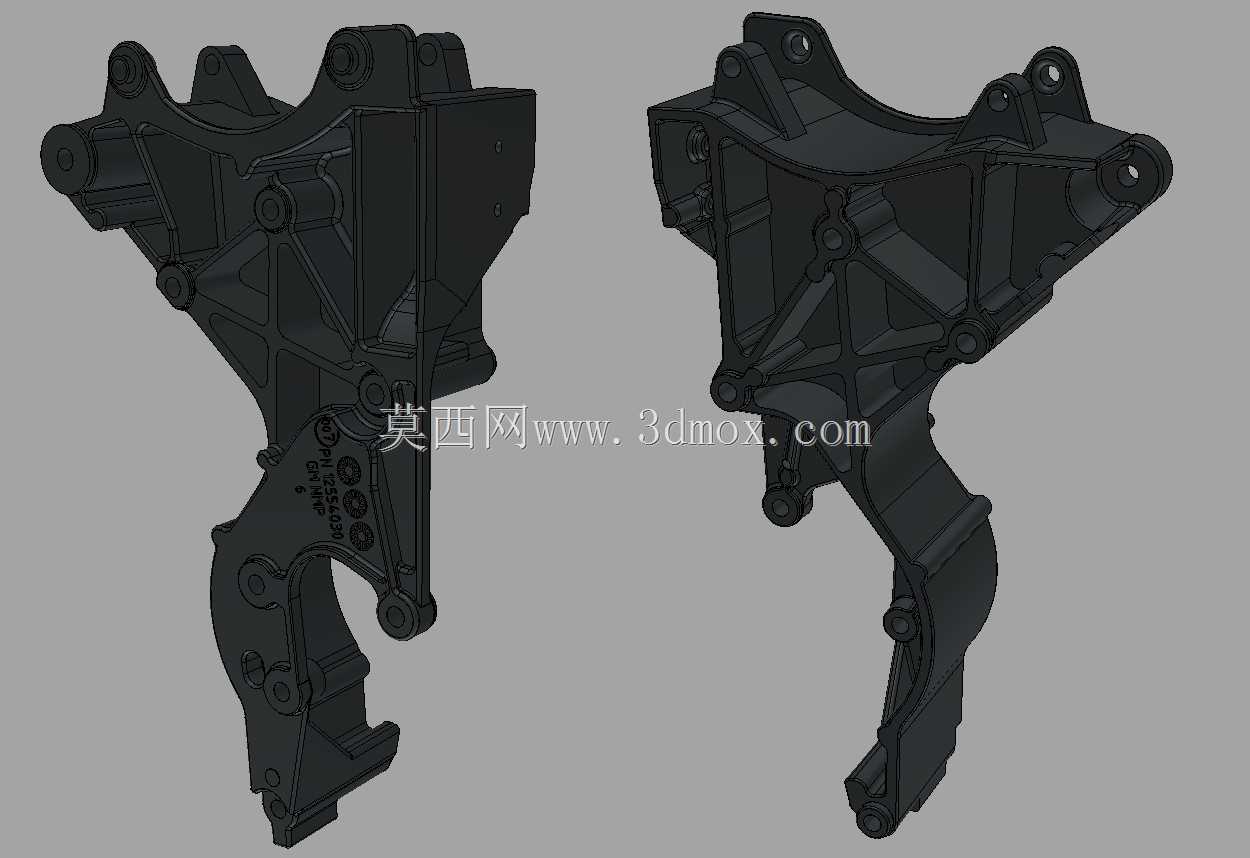

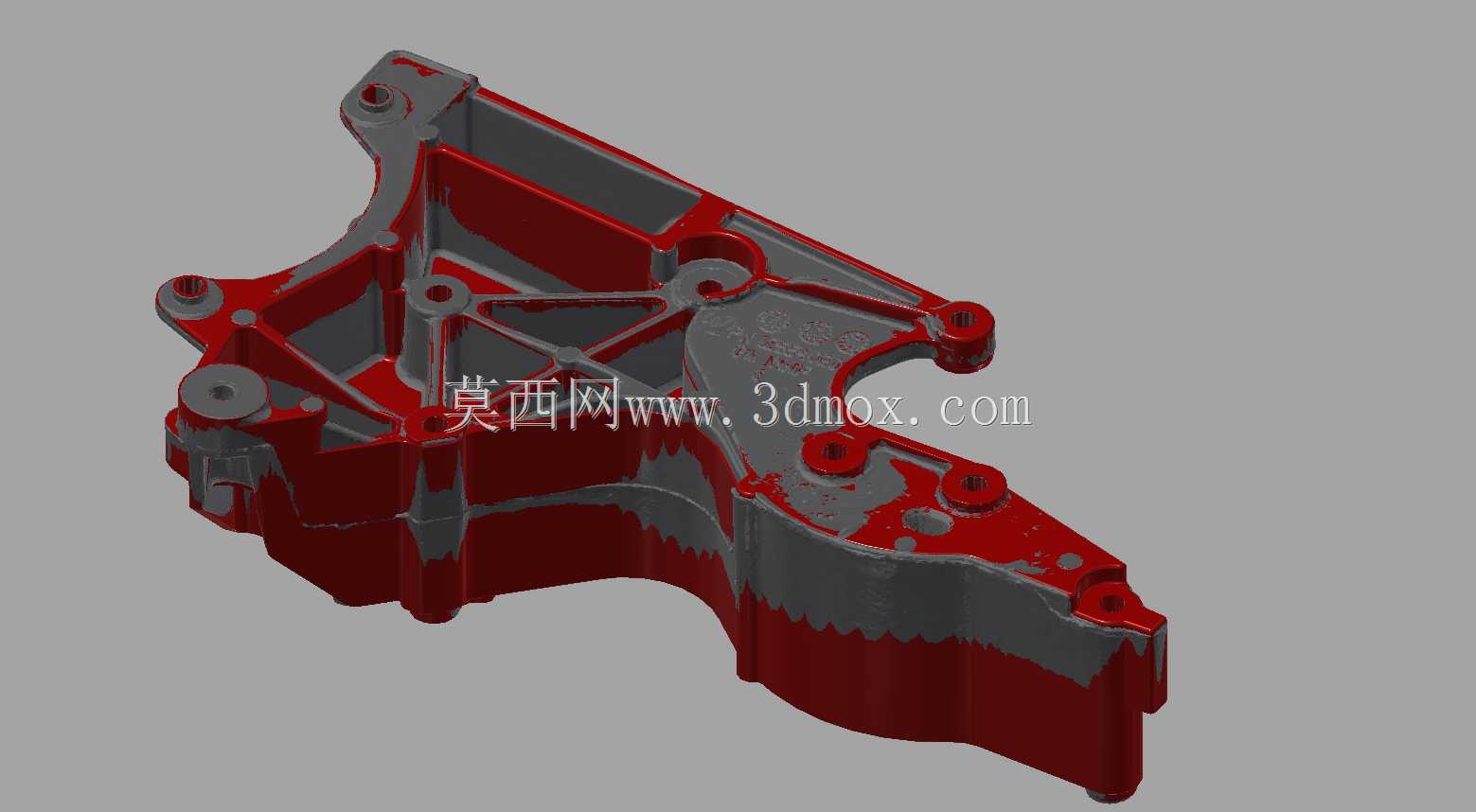

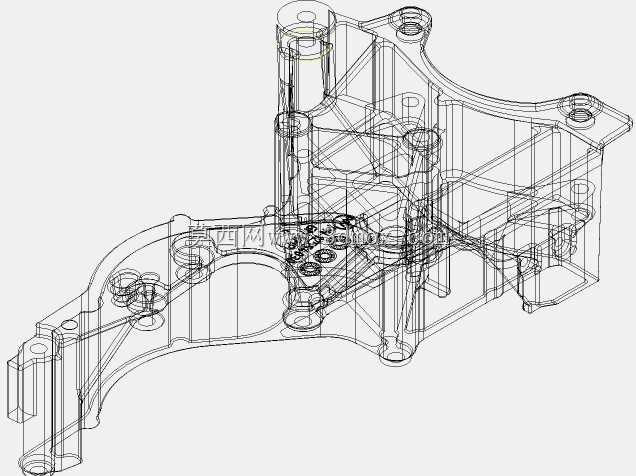

这款附件支架主要应用于LS型卡车的前端动力舱布局场景，作为动力附件系统的核心承载连接件，承担着交流发电机等附属动力部件的固定、定位与载荷传递作用，是卡车动力总成周边附件安装体系中不可或缺的结构件。在实际装车运行过程中，卡车行驶会面临复杂路况带来的持续振动、动力舱内高低温交变环境、以及发动机运转带来的持续小幅抖动，这就要求支架本身具备足够的结构强度与抗疲劳性能，同时还要在有限的动力舱空间内，精准匹配发动机缸体对应安装点位、发电机装配位以及周边转向、管路部件的避让边界，避免运行过程中出现部件干涉、固定松脱或者共振断裂的问题。从设计思路来看，该支架采用了一体化的异形铸造型结构，整体依托安装点位的空间分布做拓扑优化，在主承力路径上布置了连续的加强筋结构，既能够在非承力区域做合理的镂空减重，降低支架自身重量对动力总成的负载，又能保证各个安装点位之间的连接刚度，让发电机运转时的载荷可以均匀分散到发动机缸体的多个固定点上，避免局部应力集中。支架的外形完全贴合动力舱内的预留安装空间，下部延伸结构对应转向相关部件的避让空间，上部的多个带孔安装座分别对应发动机缸体的固定螺栓位、发电机的装配连接位，所有安装孔位的位置度都严格匹配实车装配公差要求，不需要额外做适配修改就能直接对应装车。在安装边界上，支架的各个安装面都做了贴合度设计，与发动机缸体接触的安装面保证足够的平面度，确保装配后连接紧密无间隙，与发电机连接的点位预留了足够的装配操作空间，方便现场装车时的螺栓紧固操作，同时支架的外轮廓完全避开了周边的转向拉杆、冷却管路以及线束走向，在整个发动机运行的抖动行程范围内，都不会和周边部件发生剐蹭干涉。支架的筋条布局顺着载荷传递方向延伸，从各个安装点向主承力梁汇聚，能够有效吸收发电机运转时产生的振动，降低振动向发动机缸体的传递，同时提升自身的固有频率，避开发动机常用转速区间的共振频率区间，减少长期运行下的疲劳损伤，保证部件在卡车全生命周期内的使用可靠性。
