带刹车万向重载工业脚轮结构设计

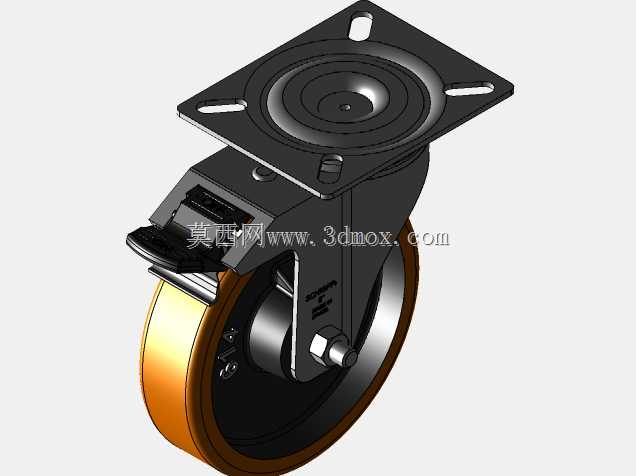

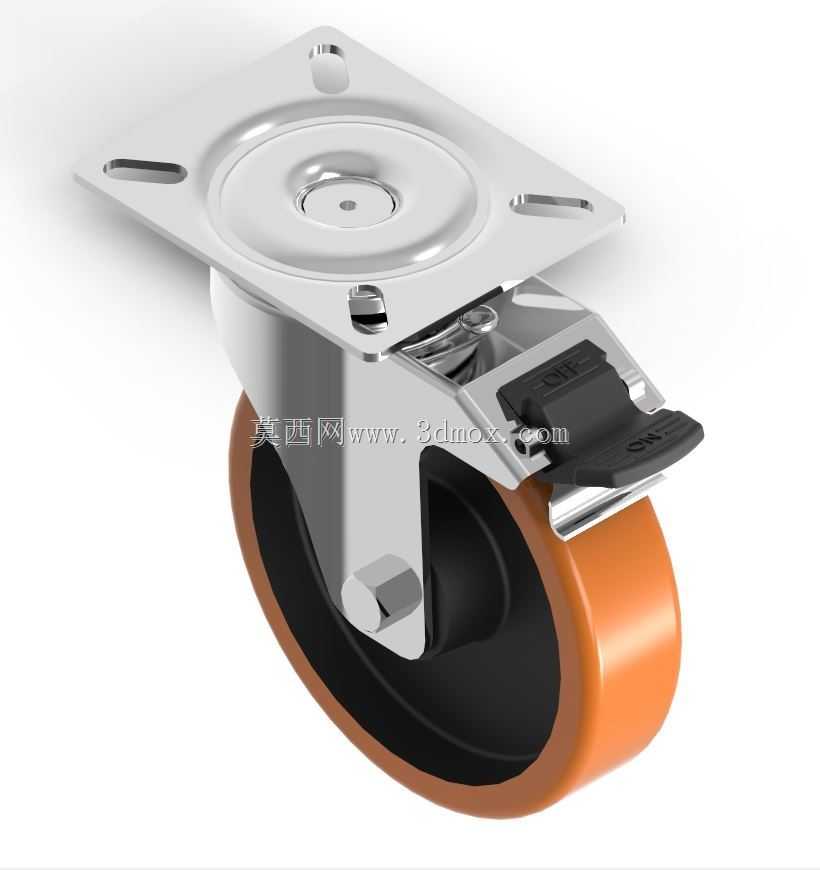

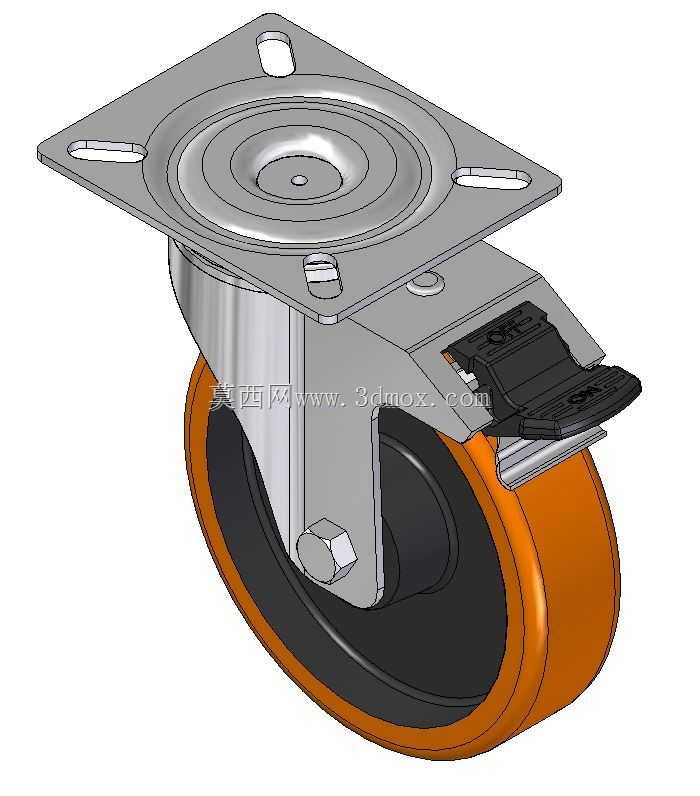

这款带刹车的万向重载脚轮，是工业场景中实现设备灵活移位与定点锁止的核心配套部件，广泛应用在工业生产车间的周转工装车、仓储物流货架、中小型生产设备、商用重型展柜、船用配套移动设施等场景中，能够在平整环氧地坪、硬化水泥地面、工业地砖等多种常见工业地面环境下稳定工作，既可以满足设备频繁转场移动的低阻力推行需求，也能在设备定位后通过自带的刹车结构锁止滚轮与转向结构，避免设备受外力碰撞、地面坡度影响出现意外滑移，保障生产作业与设备停放的稳定性。从功能特性来看，这款脚轮采用万向回转结构设计，顶部的回转支承结构可以实现360度水平方向自由转动，推行过程中可以灵活调整行进方向，适配狭窄通道内的转向、移位需求，无需大幅调整设备整体角度即可完成位置微调；自带的一体式刹车拨片结构，操作时仅需用脚向下踩压拨片即可同时锁止滚轮转动与万向转向功能，解锁时向上抬起拨片即可恢复移动状态，操作便捷无需额外工具，单脚即可完成操作，适配工业场景下的高效作业节奏。滚轮部分采用软硬复合结构设计，外层为高弹性耐磨聚氨酯材质，接触地面时具备一定的缓冲减震效果，推行过程中噪音低，不会划伤工业地坪表面，内层为高强度硬质支撑结构，能够承受较大的径向载荷，避免长期重载下滚轮出现变形、开裂问题；金属支架部分采用冲压成型的高强度钢材制作，表面做镀锌防锈处理，在潮湿、多粉尘的工业环境下也能长期使用不出现锈蚀，结构强度足以支撑数倍于额定载荷的瞬时冲击，适配车间内设备移位时可能出现的颠簸、冲击工况。在设计思路上，这款脚轮优先考虑了安装适配性与结构可靠性，顶部的安装底板采用方形四孔安装设计，安装孔做了长条形腰孔处理，能够适配一定范围内的安装孔距偏差，降低配套设备底座的加工精度要求，安装时仅需通过螺栓穿过安装孔与设备底座固定即可，装配流程简单便捷；整体结构做了低重心设计，在保证滚轮离地间隙满足越障需求的前提下，尽可能降低整体安装高度，减少设备安装后的整体重心高度，提升设备停放与移动过程中的抗倾覆能力。安装边界方面，这款脚轮的顶部安装板为标准方形结构，四个安装腰孔对称分布，安装时需要在设备底座预留对应尺寸的平整安装面，保证安装板与设备底座完全贴合，避免局部受力导致支架变形；滚轮的回转半径范围内需要预留足够的空间，避免设备底部的突出结构阻挡滚轮转向，刹车拨片的活动范围内也需要预留操作空间，保证脚踩操作时不会被设备底部结构干涉；整体安装高度适配大多数工业设备、工装车的底部离地间隙要求，不需要额外调整设备支腿高度即可完成装配，单轮的载荷能力可以满足多数中小型工业设备、重型工装车的承重需求，多轮搭配使用时可以进一步提升整体承载能力，适配大吨位设备的移动需求。
