汽车转向连接球头总成结构设计

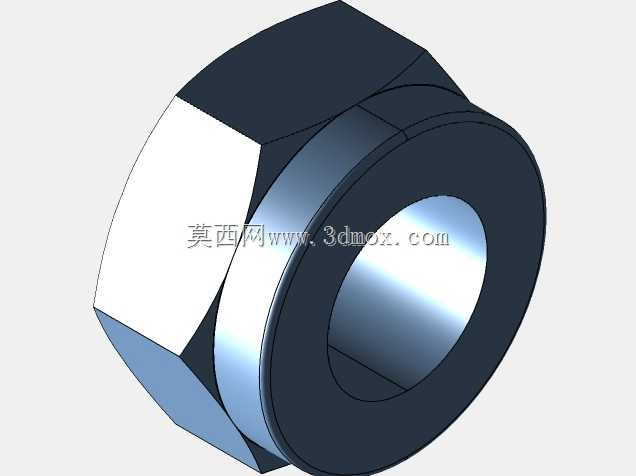

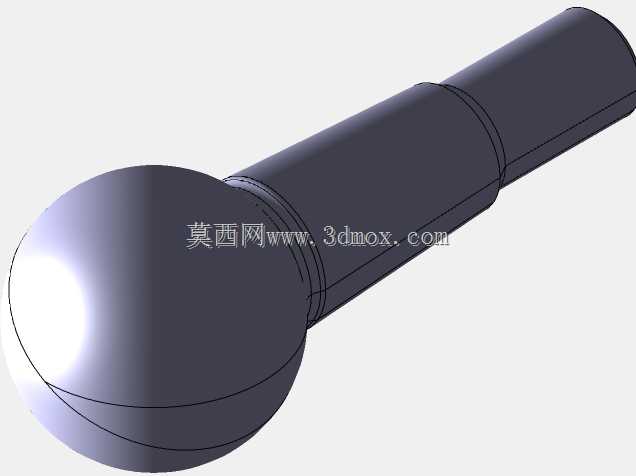

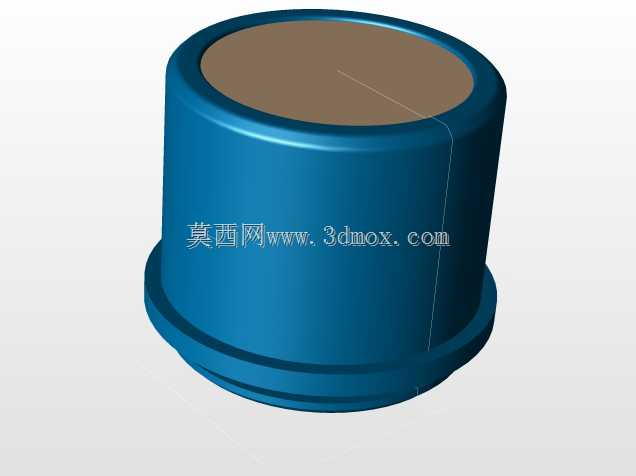

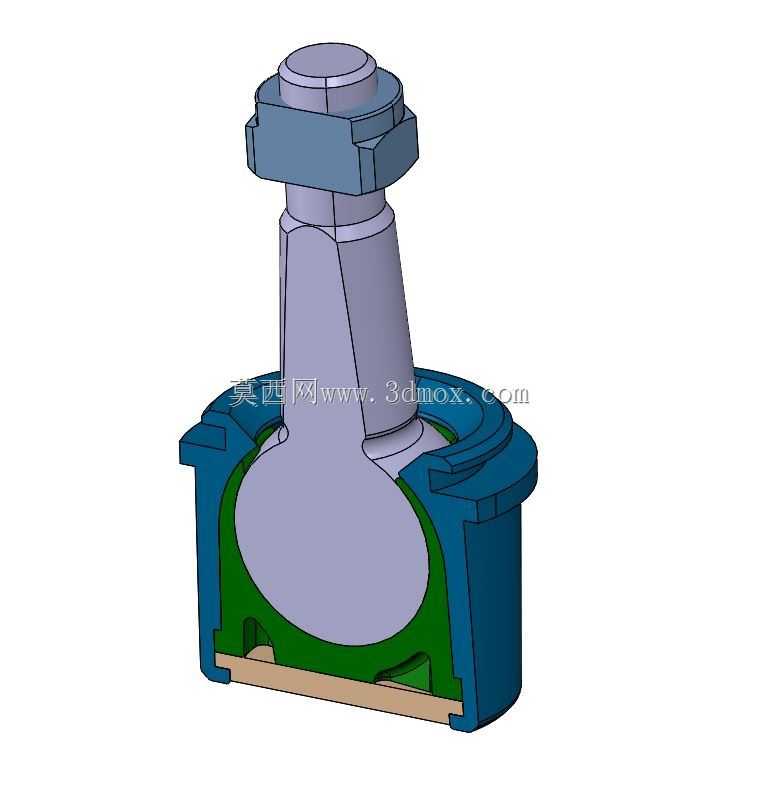

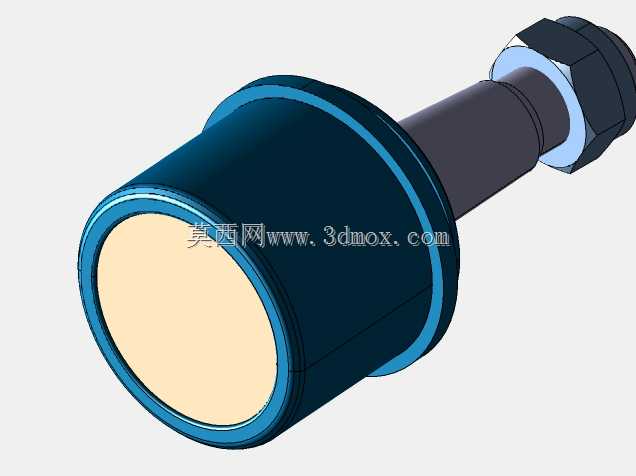

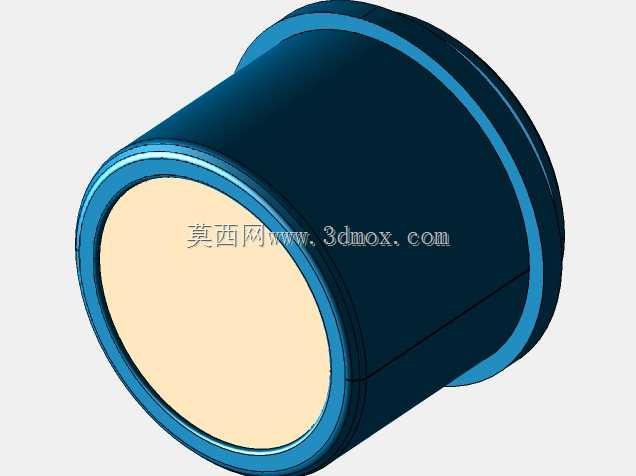

该球头总成是汽车底盘转向系统中的核心铰接连接部件，主要应用于乘用车辆、轻型商用车辆的转向拉杆与转向节之间的动力传递场景，同时也可适配悬架系统控制臂与车架的连接点位，承担着转向动作传导、多方向摆动缓冲、行驶载荷传递的核心作用，是保障车辆转向操控灵活性、行驶平顺性的关键安全构件。在实际车辆运行过程中，该部件需要同时承受车轮传递来的垂向冲击载荷、转向过程中的横向扭转力矩，以及加减速工况下的纵向作用力，同时要允许连接部件之间实现一定角度范围内的多自由度相对摆动，抵消车架与车轮之间的位置变动量，避免转向机构出现卡滞、干涉问题。从产品功能特性来看，该球头总成采用球头销与球座过盈配合的密封式结构设计，球头销上端设置带防松结构的螺纹连接段，可通过配套螺母实现与转向节或控制臂的刚性紧固，中部的锥面定位结构能够保证连接同轴度，避免装配后出现松动偏移；下端的球形工作面与高强度耐磨球座紧密贴合，可实现±30度范围内的多方向灵活摆动，球座外侧设置的刚性壳体承担整体结构支撑作用，壳体下端的密封端盖与内部弹性缓冲垫可吸收路面传递的细碎振动，同时阻挡泥沙、水汽进入球头摩擦工作面，延长部件使用寿命。在设计思路上，该结构优先保障了连接刚性与摆动灵活性的平衡，球头销采用变截面轴身设计，在应力集中的轴颈过渡位置做了圆弧倒角处理，降低交变载荷下的应力集中系数，避免长期使用出现疲劳断裂问题；球座选用自润滑耐磨材质，无需额外加注润滑脂即可实现长期低摩擦运转，降低后期维护成本。从安装边界来看，该球头总成上端螺纹段适配常规车型的标准安装孔径，壳体外部的法兰定位结构可与拉杆安装座精准贴合，整体轴向安装尺寸紧凑，不会与周边的转向防尘套、制动管路等部件发生运动干涉，可直接替换同规格的原厂球头部件，适配多数前置前驱车型的转向系统改装与维修替换需求，在保证结构强度的前提下控制了整体重量，符合底盘部件轻量化的设计趋势。
