汽车发动机罩加强支撑结构设计

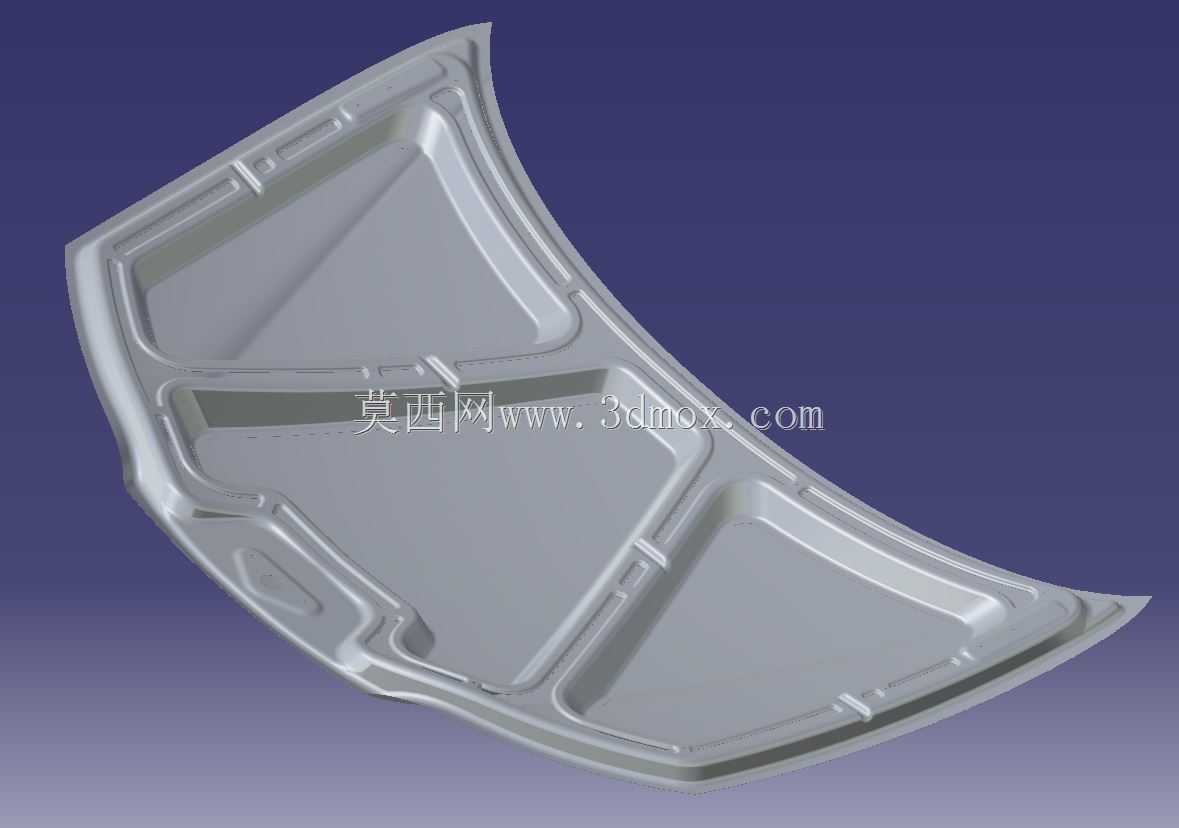

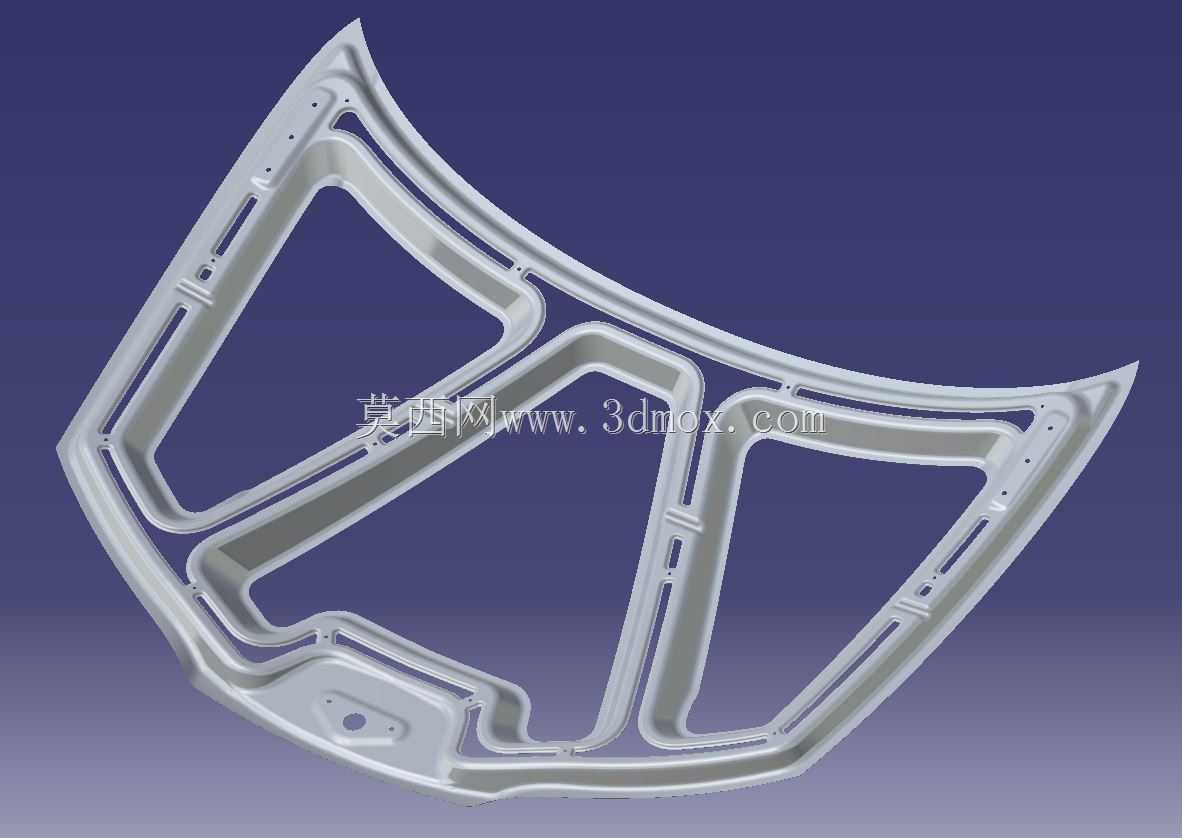

　　该结构件主要应用于乘用车辆前部发动机舱覆盖件的内侧支撑场景，日常行驶过程中，发动机罩作为覆盖发动机舱的外观覆盖件，需要承受高速行驶带来的气流冲击、车辆颠簸产生的交变振动，以及日常开合操作的受力，若仅靠单层钣金结构，极易出现局部凹陷、共振异响、长期使用后变形翘曲等问题，该加强件正是为解决这类问题设计的内嵌支撑构件。从功能特性来看，该构件采用多段镂空的筋条框架式结构，在保证整体支撑刚度的前提下尽可能削减自身重量，避免给发动机罩增加过多额外负载，同时筋条的走向完全贴合发动机罩内侧的曲面造型，保证装配后与外板完全贴合，不会出现局部顶凸或者贴合间隙过大的问题，框架式的镂空结构也预留了隔音棉、缓冲胶块等附件的安装空间，

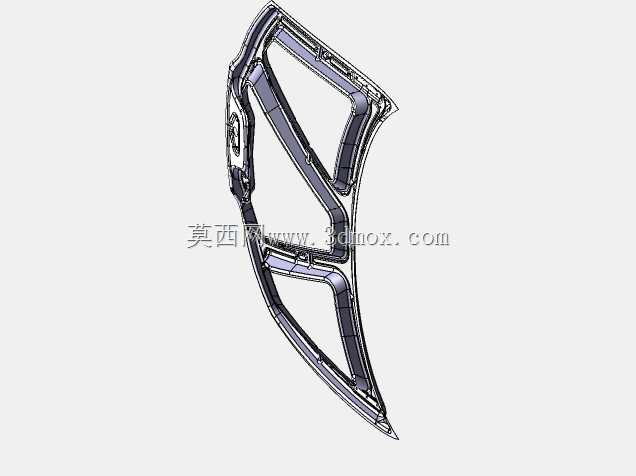

　　不会和发动机舱内的其他管线、饰件产生干涉。设计过程中采用块体实体构建的思路完成整体造型，先根据发动机罩的内表面曲率提取贴合基准面，再沿着受力传导路径布置主支撑筋，主筋沿着发动机罩的长边方向从靠近铰链的安装位置一直延伸到前端锁扣区域，将开合过程中的受力、行驶中的振动载荷均匀分散到整个罩体，避免应力集中在锁扣或者铰链安装点附近；辅筋则在主筋之间做交叉连接，形成多个稳定的三角支撑结构，提升局部区域的抗凹陷能力，哪怕是日常使用中不小心按压到发动机罩外板，也不会出现明显的变形凹陷。安装边界方面，该加强件的所有安装点位都对应发动机罩内板的预设焊接螺柱位置，边缘做了平滑的圆角过渡，避免应力集中导致的筋条断裂，

　　整体轮廓完全处于发动机罩内板的边界范围内，不会超出罩体边缘影响外观装配，筋条的厚度根据不同位置的受力大小做差异化设计，主受力筋厚度更大，辅助连接筋适当减薄，在刚度和重量之间找到最优平衡。实际装车验证中，这类加强结构能有效提升发动机罩的整体模态频率，避免车辆怠速或者高速行驶时发动机罩产生共振异响，同时在发生轻微正面碰撞或者行人接触事故时，合理的筋条溃缩路径也能吸收部分冲击能量，兼顾了支撑刚性和碰撞安全的需求，结构上没有多余的冗余设计，所有曲面和筋条都服务于受力传导和装配贴合的需求，没有为了造型增加不必要的结构。
