钢板式四缸发动机排气歧管结构设计

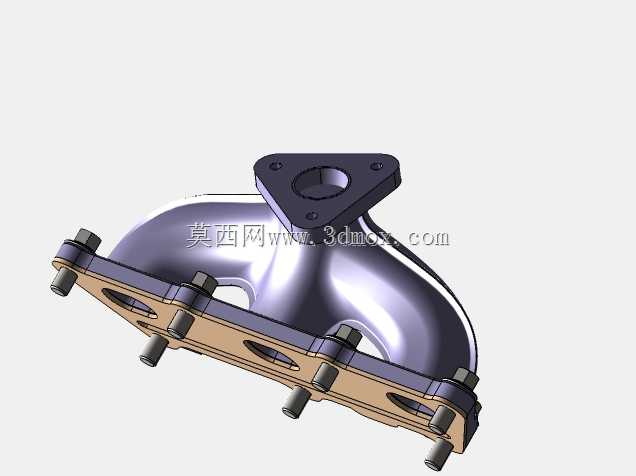

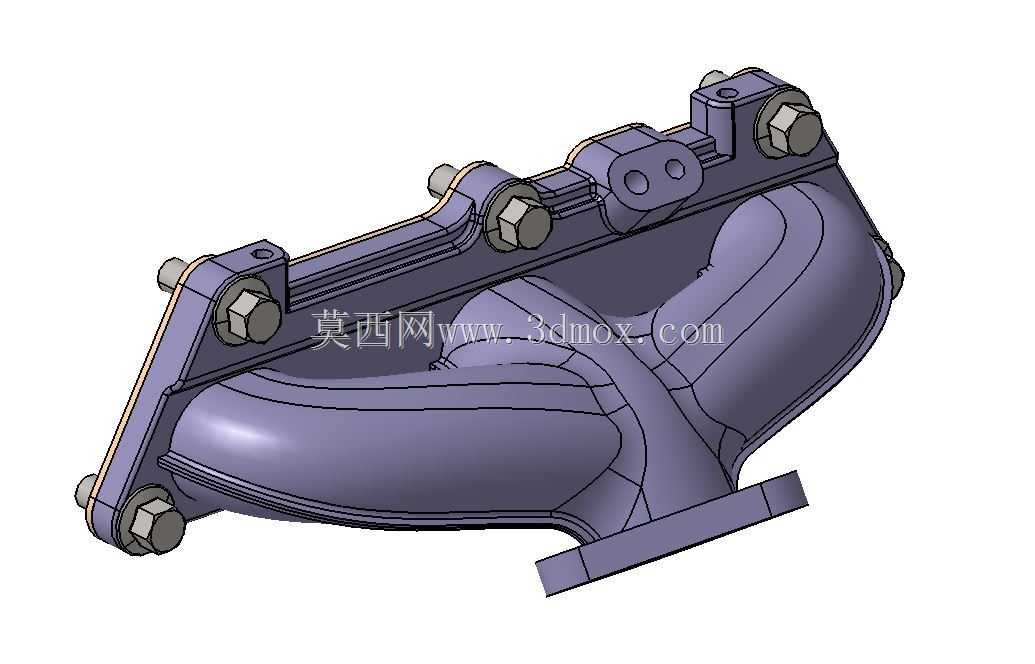

　　这款排气歧管主要适配小排量直列四缸内燃发动机，广泛搭载于乘用车辆、小型工程动力机组等需要汇集气缸排气的动力场景，核心作用是将四个气缸排出的高温废气统一导流至排气后处理管路，同时兼顾机舱热管理与安装可靠性要求。不同于传统铸铁排气歧管的厚重结构，该款采用钢板冲压焊接成型的结构方案，整体壁厚控制在合理区间，相比同排量铸铁件重量降低近四成，能有效降低动力总成的整体自重，适配当下动力系统轻量化的设计趋势。结构设计上特意在歧管与缸盖连接的法兰区域设置了可滑动的补偿间隙，配合法兰面的密封衬垫安装位，能够抵消发动机从冷启动到满负荷工作过程中，歧管本体因接触600-900摄氏度高温废气产生的热膨胀变形量，避免长期热循环下法兰连接螺栓出现应力松弛、

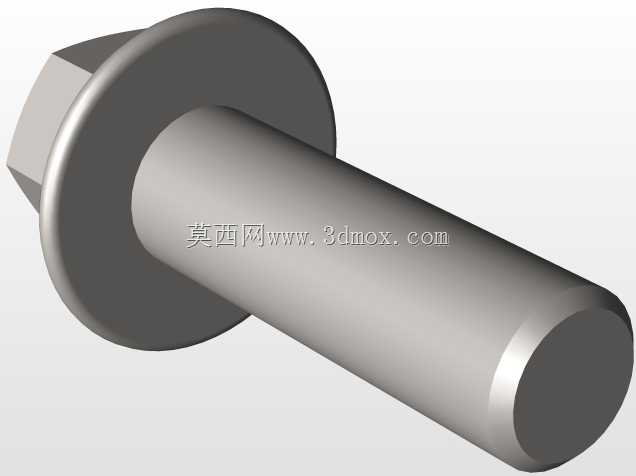

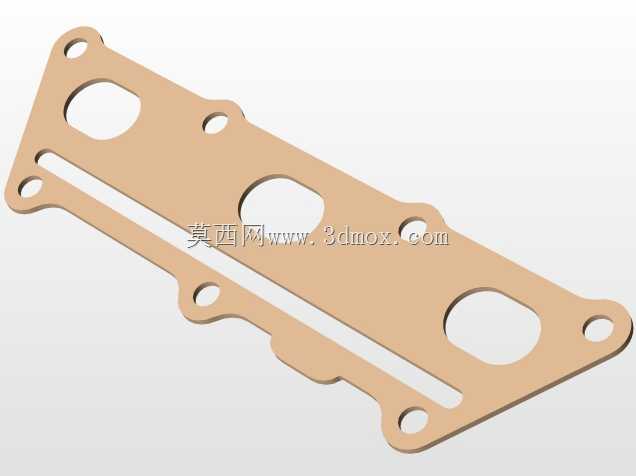

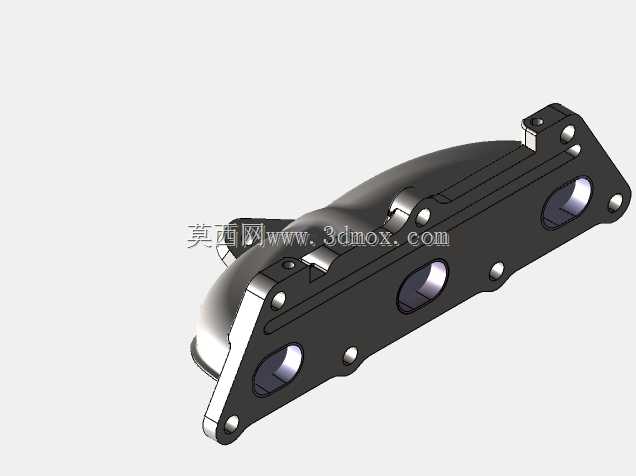

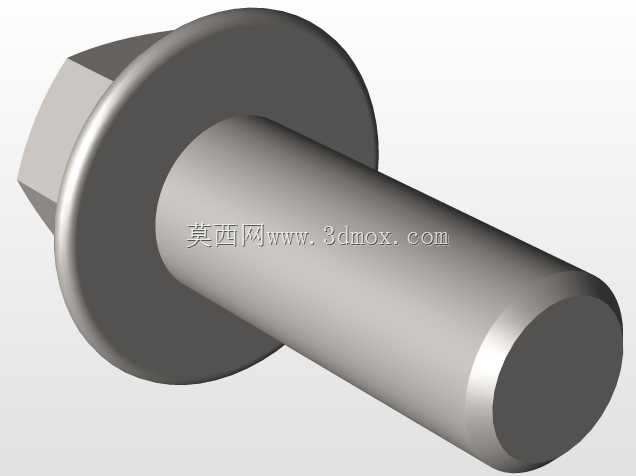

　　衬垫冲蚀漏气的常见故障。歧管的流道内壁做了顺滑的圆弧过渡处理，四个支路的流道长度经过匹配设计，能够减少各缸排气之间的干涉扰动，降低排气背压，对提升发动机充气效率、优化动力输出响应有正向作用。外表面的平整冲压结构能够减少高温辐射热的无序扩散，配合机舱内的隔热罩安装位，可降低排气高温对周边线束、橡胶管路、塑料附件的热辐射影响，避免周边部件过早老化失效。安装边界方面，进气侧法兰设置了八个螺栓安装孔，对应缸盖的排气侧安装点位，孔位公差按照发动机装配的IT7级精度控制，能够保证与缸盖排气口的同轴度要求，密封面平面度控制在0.1mm以内，满足金属多层衬垫的密封要求；出气端为单法兰接口，可直接对接三元催化器或者前排气管路，

　　接口尺寸符合主流小排量发动机的排气系统匹配规范。整体结构没有多余的冗余设计，所有加强筋都设置在流道弯折的应力集中区域，既保证了高温下的结构刚度，避免排气脉冲引发的结构共振，又不会额外增加不必要的重量，对于从事进排气系统设计、动力总成匹配的工程人员来说，该结构的热补偿设计、轻量化成型思路都具备实际的参考价值，可作为同类型钢板排气歧管开发的结构参照。
