1000cc小型涡轮发动机油气分离装置

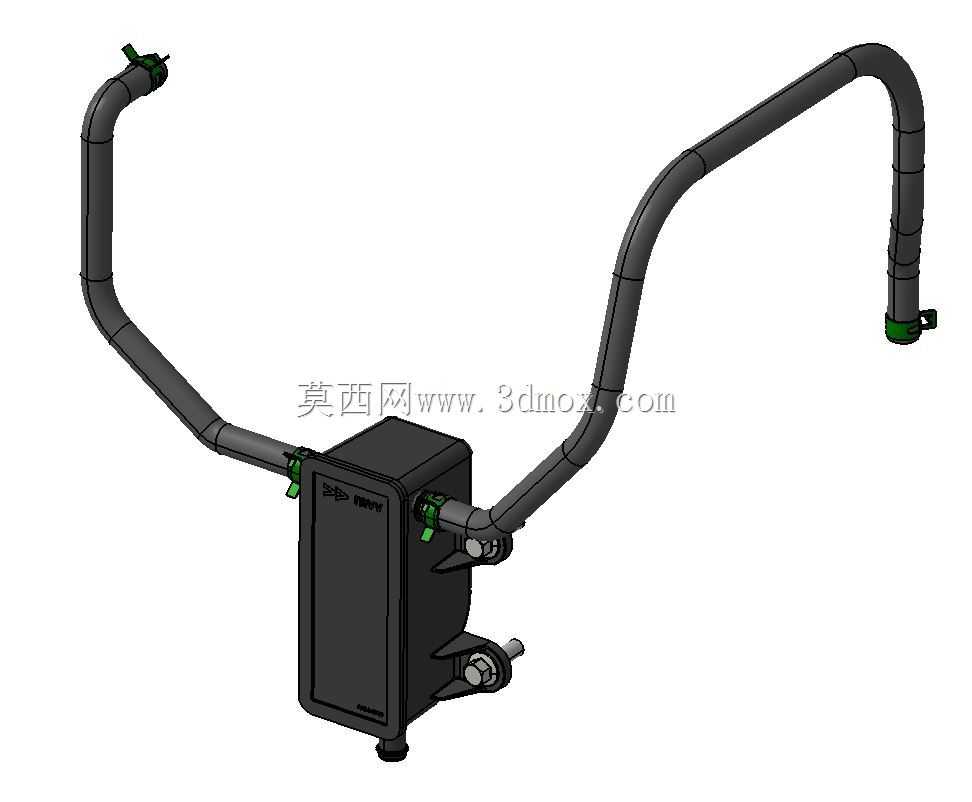

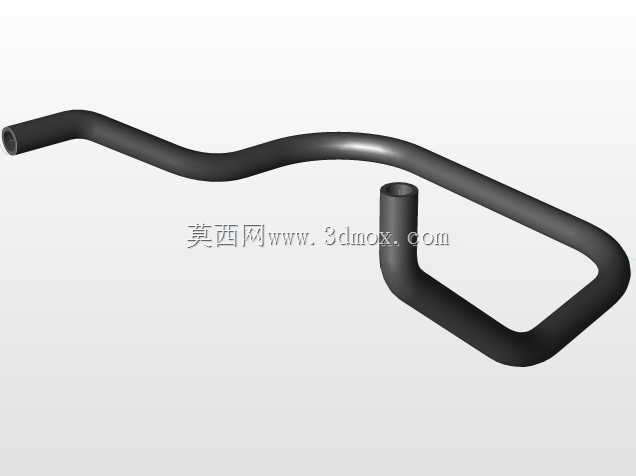

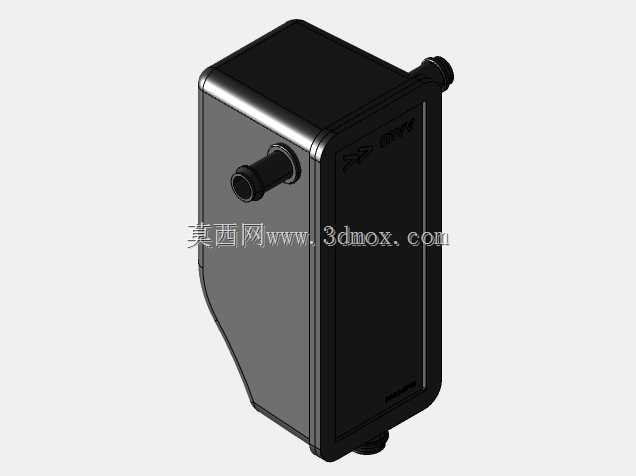

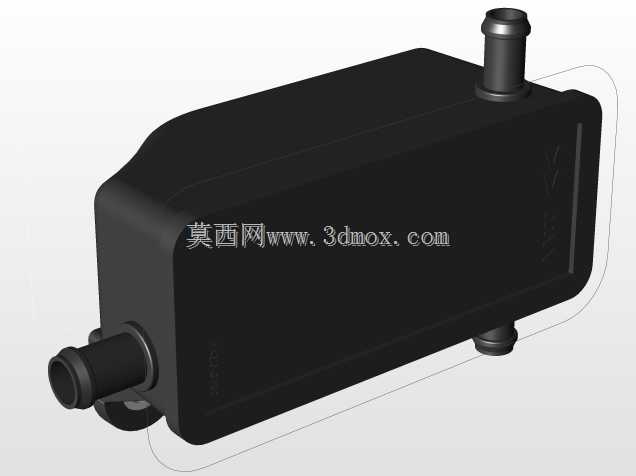

　　这款适配1000cc排量小型涡轮发动机的油气分离装置，主要应用在小排量涡轮增压动力单元的曲轴箱通风回路中，核心作用是分离窜入曲轴箱的机油蒸汽与可燃混合气，避免未分离的机油随气流进入进气道参与燃烧，减少进气门积碳、涡轮叶轮积油结焦的问题，同时降低机油非正常消耗，维持曲轴箱内部压力稳定，避免油封因压力异常出现渗漏。从结构设计来看，主体采用方形集成式壳体布局，壳体上预留了三个管路接口，分别对应曲轴箱窜气入口、分离后气体出口、分离机油回油通道，两侧的成型弯管采用耐油橡胶加内嵌编织层的结构，管路走向完全贴合小型涡轮发动机舱的紧凑布局，避开了排气歧管高温区、发动机悬置安装位以及周边线束的干涉区域，管端的快插接头带绿色锁止标识，

　　装配时无需额外卡箍，推入到位后自动锁止，能有效降低装配工时，同时避免长期使用后卡箍松动脱落的风险。设计阶段优先考虑了小型涡轮发动机的高曲轴箱压力波动特性，壳体内部采用多级碰撞+凝聚的分离结构，没有额外设置运动部件，依靠气流在腔体内的折返、碰撞让机油蒸汽凝结成油滴，顺着腔体内壁的导流槽汇入底部回油腔，依靠重力回流至油底壳，这种无运动件的设计大幅降低了长期使用后的故障概率，适配小排量机型高转速、高负荷的运行工况。安装边界上，壳体侧面预留了两个带橡胶衬套的安装支脚，支脚位置匹配发动机缸体侧面的预留安装凸台，橡胶衬套可以过滤发动机运行时的高频振动，避免管路接头长期受振动出现松脱渗漏，整套装置的安装高度控制在120mm以内，

　　横向宽度不超过80mm，加上两侧管路的总长度适配1000cc三缸/四缸涡轮机的缸体到进气歧管的距离，不会和周边的发电机、启动机、冷却水管产生空间干涉。在实际选型匹配时，需要注意回油管路的倾斜角度，必须保证回油路径无向上弯折的存油弯，避免分离后的机油无法顺利回流，造成分离效率下降，同时进气侧的管路要避开涡轮增压器的压气机出口高温区域，防止橡胶管路长期受高温烘烤出现老化开裂。
