小型涡轮发动机配套进气歧管结构设计

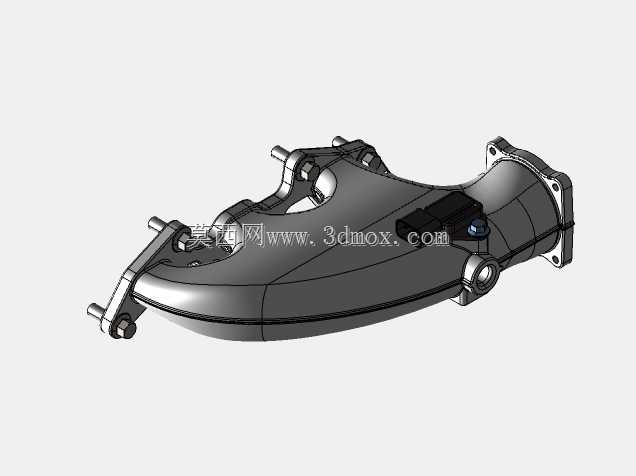

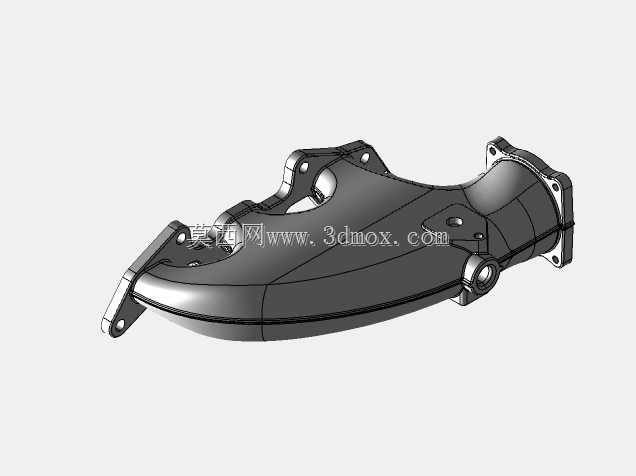

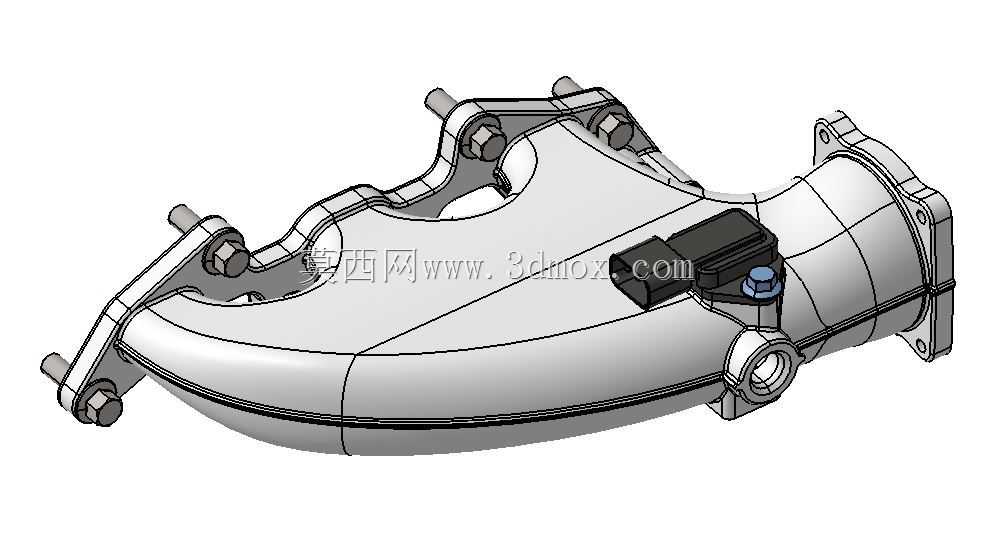

　　这款进气歧管是专为小排量涡轮发动机开发的进气核心部件，主要应用在乘用车小排量增压动力单元、小型通用航空涡轮动力、高性能摩托增压发动机这类对进气效率、空间占用要求严苛的场景中。从实际装车运行的逻辑来看，它的核心作用是将节气门体导出的稳压空气，按照发动机各缸的点火顺序、充气效率需求，均匀分配到各个气缸的进气道入口，同时还要承接曲轴箱通风管路、进气压力温度传感器、增压空气旁通控制管路的安装接口，是增压发动机进气系统中衔接增压后管路与缸盖进气侧的关键结构件。

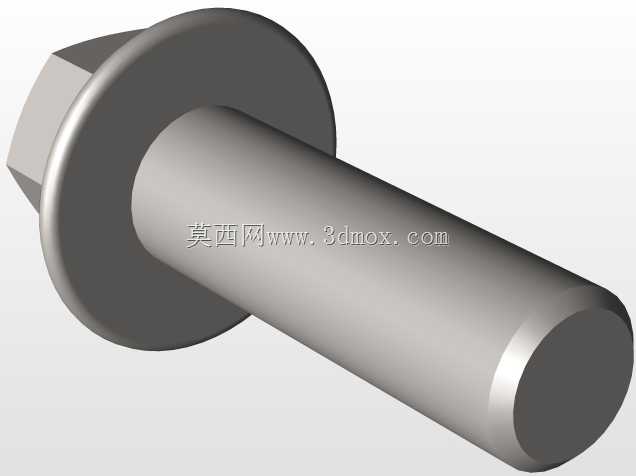

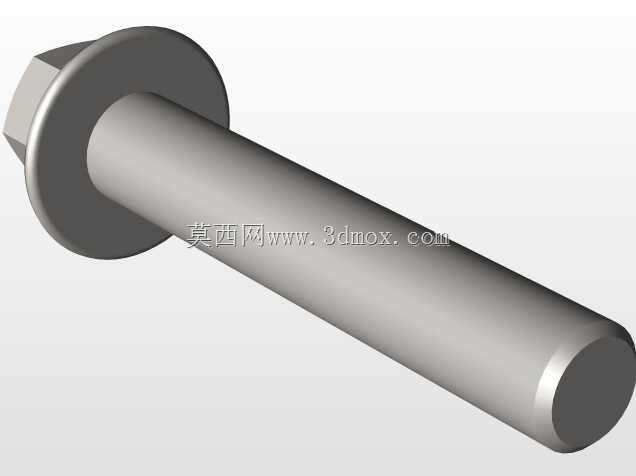

　　设计阶段首先要匹配小型涡轮发动机的紧凑机舱布局，整体采用弯弧式的主气道走向，避免了直角弯折带来的进气阻力陡增问题，主气道内壁做了连续顺滑的曲面过渡，没有突变的截面台阶，能够最大程度降低增压空气在管内流动的沿程阻力，保证涡轮输出的增压压力可以高效传递到气缸入口，减少泵气损失。在安装边界的考量上，进气侧的法兰面完全匹配对应缸盖的进气口分布，法兰上预留的螺栓安装孔位做了沉台设计，能够保证螺栓拧紧后不会突出法兰面干涉周边的线束、管路布局；另一端的连接法兰匹配增压中冷器的出口尺寸，密封槽结构适配常规的橡胶密封垫圈，能够承受最高2.5bar的增压压力而不出现泄漏问题。

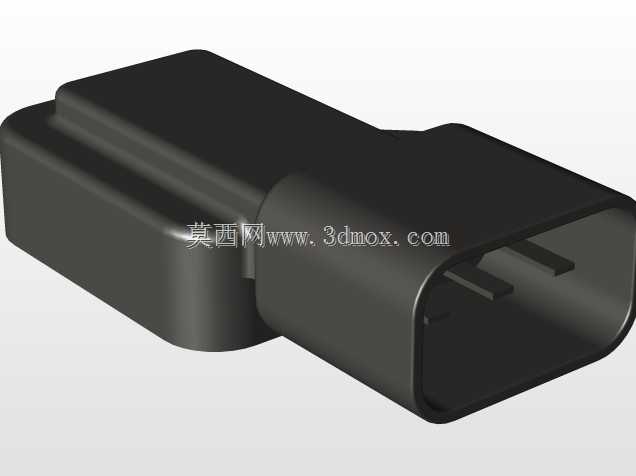

　　结构上还集成了传感器安装座，直接在本体上铸出适配进气压力温度传感器的安装凸台，带有标准的卡扣固定结构，不需要额外设计转接支架，减少了装配零件数量，也降低了额外的泄漏点风险。在歧管的上下壳体结合面，设计了连续的密封压合边，配合均匀分布的螺栓紧固点，能够保证两个半壳压合后密封均匀，不会因为增压压力的波动出现局部脱开漏气的问题。整体外形的轮廓尺寸严格控制在小型动力单元的安装包络范围内，所有突出的安装耳、接头都做了避让设计，不会和发动机舱内的防火墙、冷却管路、线束总成产生运动干涉，即使是在发动机悬置产生最大位移的工况下，也能保证周边间隙满足安全要求。气道的分支设计充分考虑了各缸进气的均匀性，每个支路的长度、截面曲率都做了均等化处理，避免出现各缸充气效率差异过大导致的发动机运转不稳、输出扭矩波动的问题，能够帮助小型涡轮发动机在低转速区间更快建立增压压力，提升动力响应速度。
