小型乘用车螺旋弹簧减振支柱总成结构

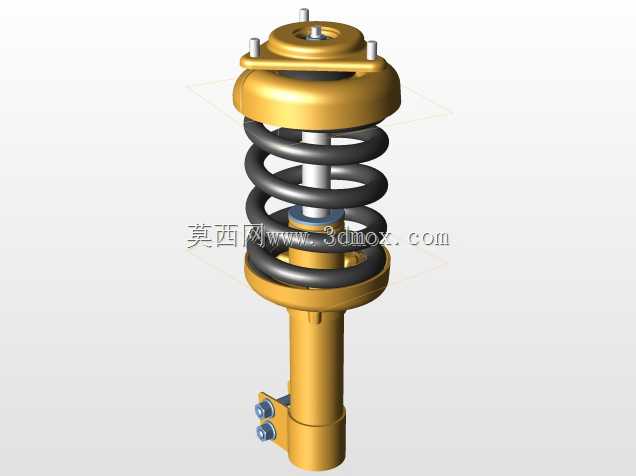

　　该结构为小型乘用车前悬常用的麦弗逊式减振支柱总成，是整合减振阻尼、弹性承载、安装定位功能的一体化底盘部件，日常行驶中承担着滤除路面颠簸冲击、维持车轮定位参数、传递车身与车轮间各向载荷的核心作用，在紧凑级家用车、小型新能源代步车的前悬架配置中应用占比极高，相比分离式弹性元件与减振器布局，能大幅节省机舱布置空间，适配横置动力总成的布局需求。从结构设计逻辑来看，总成下部为筒式液压阻尼芯，外筒采用高强度钢质薄壁结构，表面做电泳防锈处理适配底盘复杂恶劣的使用环境，下端通过带双螺栓的叉形安装座与转向节刚性连接，安装孔位的同轴度、端面平面度公差控制在0.1mm级，避免装配后出现附加应力导致阻尼芯偏磨。阻尼芯上部的活塞杆采用高精度镀铬工艺，

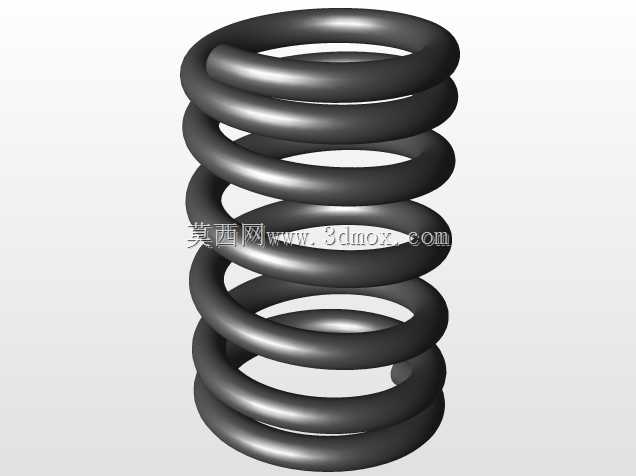

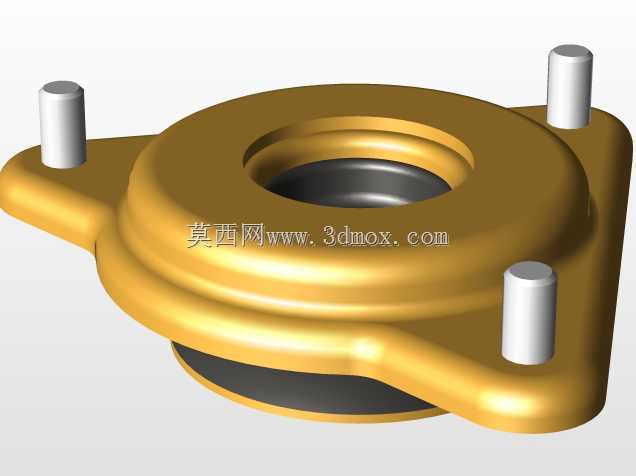

　　表面粗糙度控制在Ra0.2以下，配合油封结构保证阻尼液长期密封无泄漏，活塞杆顶端加工有螺纹段，用于装配顶端的轴承支座与锁紧螺母。螺旋弹簧采用变节距设计，下端支承在焊接于阻尼外筒的弹簧下托盘上，上端抵接带橡胶缓冲垫的弹簧上托盘，变节距的设计可以实现弹性刚度的非线性特性，小幅颠簸时弹簧刚度较低保证滤振舒适性，大幅冲击时弹簧节距贴合刚度上升，避免悬架击穿。顶端的安装支座集成了推力轴承与橡胶缓冲块，既可以在转向时允许减振支柱随转向节同步转动，又能通过橡胶的形变隔绝路面传递到车身的高频振动，支座上的三个安装螺柱用于与车身翼子板内侧的减振塔固定，安装点的分布圆直径、螺柱伸出长度都严格匹配对应车型的车身安装边界，

　　装配时无需额外改制即可直接对位安装。设计过程中需要重点校核弹簧上下托盘的同轴度，避免弹簧工作时出现偏载导致异响或寿命衰减，同时要预留足够的减振器工作行程，保证悬架在压缩、回弹极限位置时，弹簧不会出现脱出、阻尼芯不会出现顶死或拉脱的问题，弹簧的刚度参数、阻尼芯的阻尼阀系匹配需要结合整车整备质量、质心位置做针对性调校，兼顾行驶平顺性与弯道侧倾控制需求。
