剪式汽车升降螺旋支撑结构

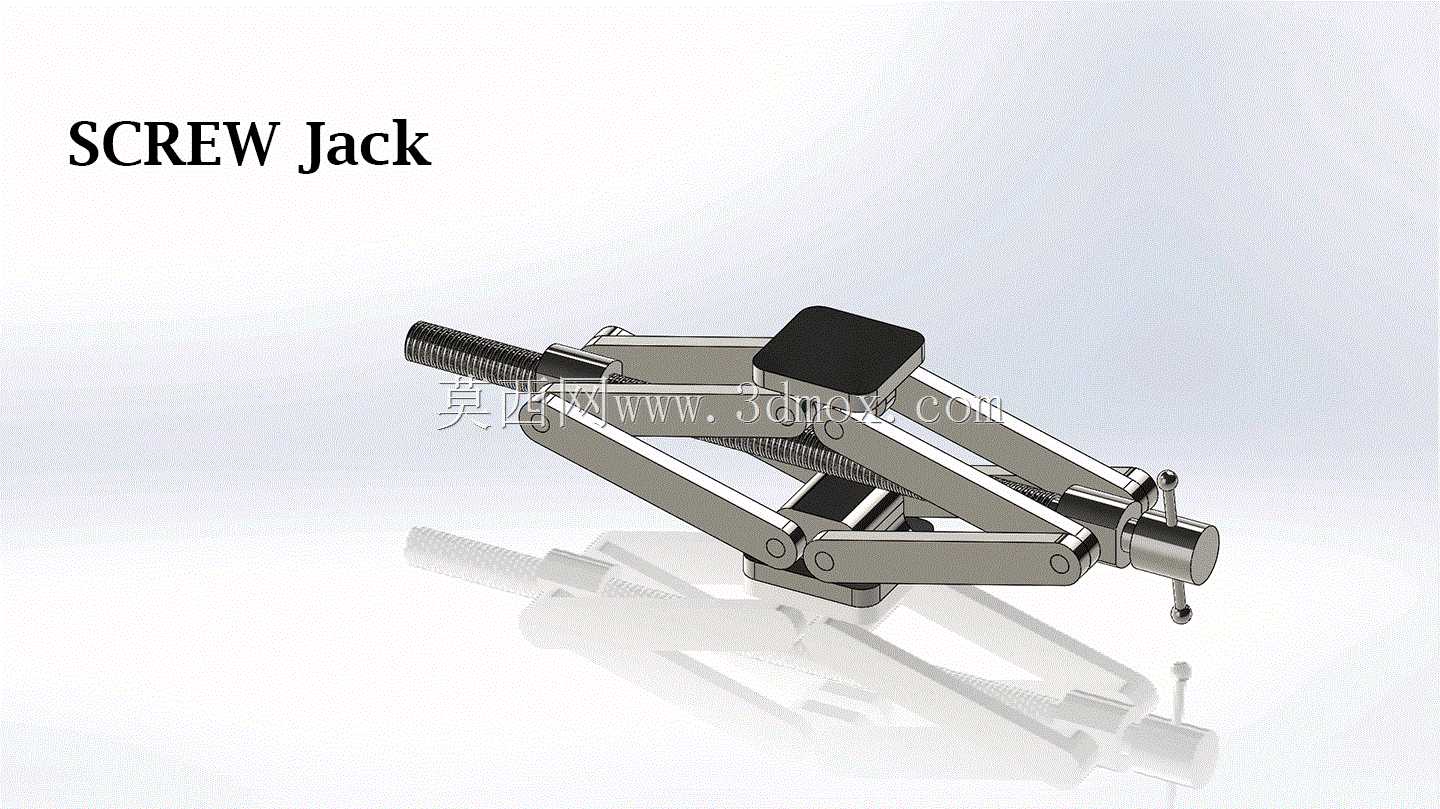

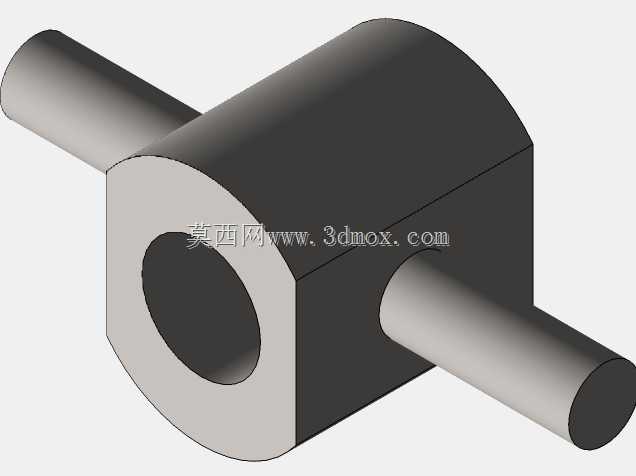

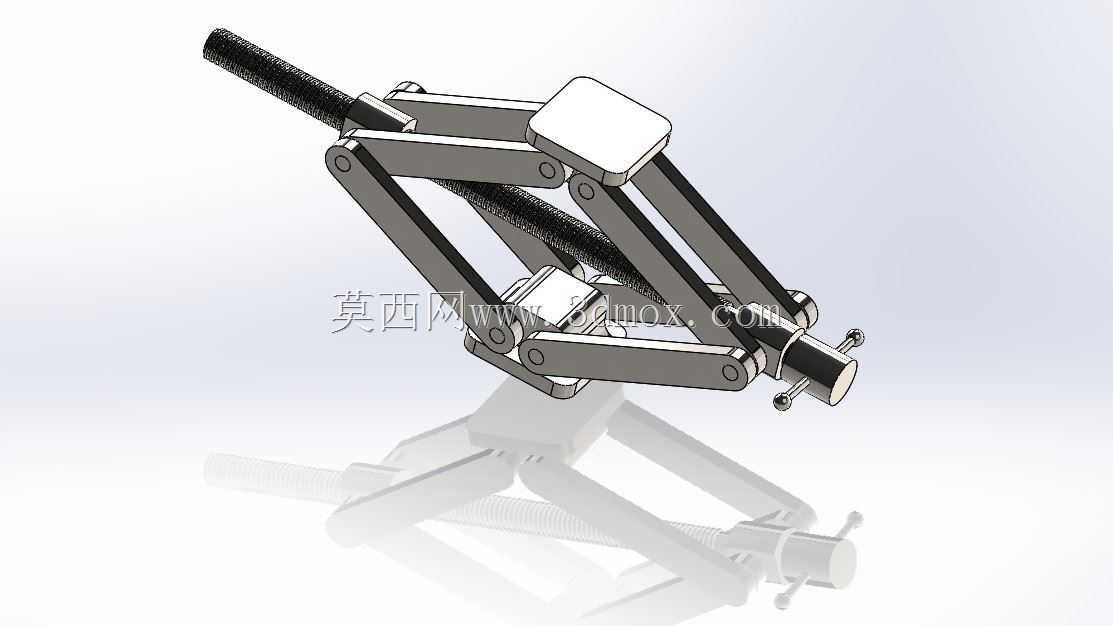

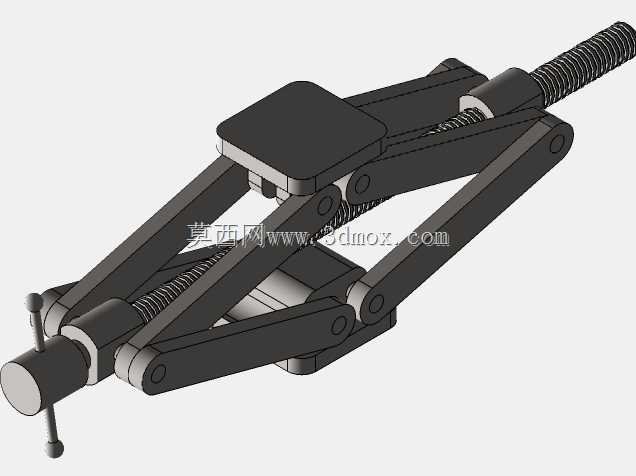

这款剪式螺旋升降支撑结构，是面向民用车辆应急维保、小型重物低位顶升场景设计的手动起重支撑部件，核心依托螺旋副的机械自锁特性实现稳定承重，无需额外液压介质或外接动力源，完全依靠手动旋转输入杆即可完成升降动作，适配绝大多数家用轿车的随车应急配套需求，也可用于小型设备安装调平、轻型构件临时支撑等场景。从实际应用场景来看，这类结构最常作为家用车辆的随车配套工具，用于道路突发状况下的轮胎更换、底盘临时检查作业，也可在小型机加工车间、家用维修场景中承担1.5吨以内重物的低位顶升作业，相较于液压类顶升工具，它不存在密封件老化漏油、低温环境下液压油黏度升高失效的问题，长期存放也不会出现内部元件锈蚀卡滞的情况，环境适应性更强，日常存放无需特殊养护，放置在车辆后备箱的工具槽内即可长期备用。从功能特性来看，该结构采用对称布置的剪式连杆组作为承重传力结构，中部的传动螺杆贯穿两侧连杆的铰接滑块，当旋转螺杆端部的输入接头时，两个铰接滑块会沿螺杆轴向同步相向或反向移动，带动剪式连杆组完成展开顶升或收拢下降动作，梯形传动螺纹自带可靠的机械自锁特性，顶升过程中任意位置停止都不会出现负载下滑回落的情况，无需额外设置锁止机构即可保障作业安全，顶部的支撑托面采用带防滑纹理的平面结构，能够与车辆底盘的顶升支撑边紧密贴合，避免顶升过程中出现滑脱偏移，底部的两侧支撑脚采用加宽平面设计，增大与地面的接触面积，在非硬化路面作业时也能分散压强，避免支撑脚下陷引发安全隐患。从设计思路来看，整体结构完全采用对称受力布局，所有连杆铰接点的受力载荷均匀分配，避免单侧构件应力集中引发结构变形，传动螺杆布置在剪式结构的中轴线上，输入力的传递路径最短，手动操作时的输入扭矩更小，普通人借助随车配套的摇柄即可轻松完成顶升操作，收拢状态下整体结构呈扁平长条状，占用空间极小，能够轻松放入车辆后备箱的专用工具槽内，不会占用过多储物空间。从安装与使用边界来看，收拢状态下整体厚度不超过5厘米，能够轻松伸入家用轿车底盘下方的预留顶升间隙，最大顶升高度能够满足家用轿车轮胎完全离地的更换需求，作业时仅需将支撑托面对准车辆底盘指定的顶升加强筋位置，确保底部支撑脚完全贴合平整地面后，即可旋转摇柄逐步顶升，作业过程中无需额外辅助固定，螺旋副的自锁特性可全程保持支撑稳定，不会受路面轻微振动影响出现回落。
