手动螺旋顶升起重工具结构设计

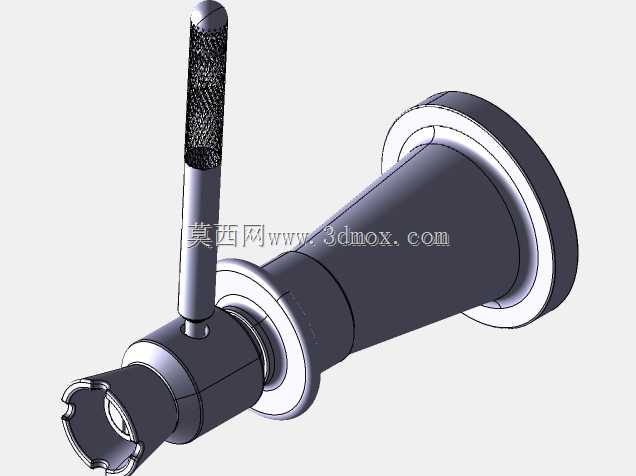

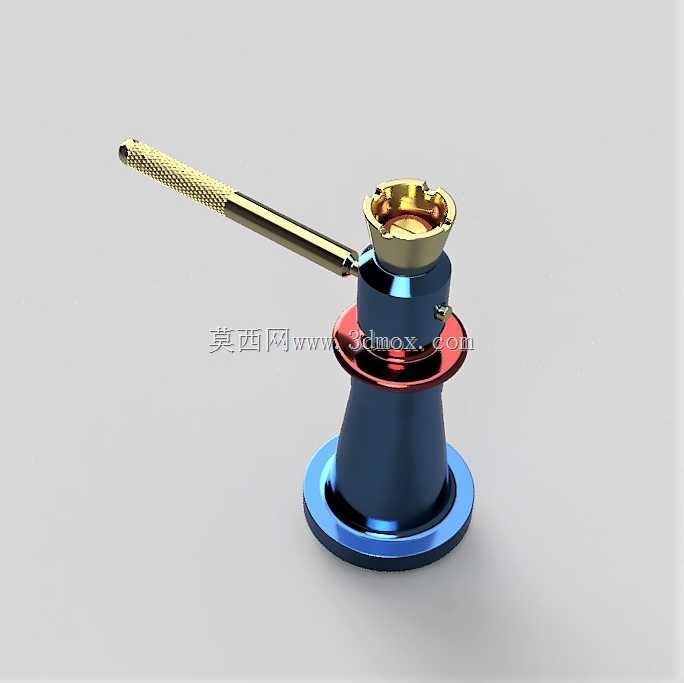

这款手动螺旋顶升工具，主要面向小型设备检修、重物短距离顶升、设备安装调平类作业场景，在汽修维保、小型机械装配、家用重物移位、轻型构件安装等场景中应用广泛，无需外接动力源，完全依靠人力操作即可完成重物顶升作业，适配无供电、野外临时作业等复杂工况，相比液压类顶升工具不存在漏油失压风险，长期存放也不会出现顶升力衰减的问题，作业可靠性更强。从功能特性来看，该工具采用螺旋副传动结构，通过转动操作杆带动内部螺杆旋转，将回转运动转化为顶帽的直线升降动作，顶升过程具备机械自锁特性，当操作杆停止转动时，顶升结构可自动锁止在当前高度，不会出现负载下滑的安全隐患，能够长时间稳定支撑重物。操作杆表面设计有滚花纹理，增大手部握持摩擦力，施力转动时不易打滑，长力臂结构大幅降低操作所需的施加力度，单人即可轻松完成额定负载范围内的顶升操作。顶帽采用内凹带卡位的结构设计，与被顶升物体的接触部位可形成有效限位，避免顶升过程中重物偏移滑脱，底部采用大直径圆盘底座，增大与支撑地面的接触面积，降低单位面积压强，即使在硬度稍低的地面作业也不易出现下陷倾斜的问题，底座与主体锥段采用平滑过渡结构，提升整体结构的抗倾覆能力。在设计思路上，整体采用上窄下宽的锥台形主体结构，重心集中在底座轴线位置，提升顶升作业时的整体稳定性，主体外壳做了加厚处理，能够承受顶升过程中的侧向分力，避免壳体变形影响内部螺旋副的传动顺畅度。顶升螺杆采用大导程梯形螺纹设计，兼顾传动效率与自锁性能，转动操作杆时顶帽升降速度适中，既不会因导程过大导致操作费力，也不会因导程过小拖慢顶升作业效率。各转动配合部位预留了合理的装配间隙，长期使用磨损后也不会出现卡滞问题，日常维护仅需定期在螺纹副处涂抹润滑脂即可，维护成本极低。从安装与尺寸边界来看，该工具整体结构紧凑，收起状态下高度较低，可塞入底部间隙较小的重物下方开展作业，最大顶升高度覆盖日常轻型作业的常规需求，底座直径经过优化设计，在保证支撑稳定性的前提下不会占用过多作业空间，操作杆为可拆卸结构，收纳时可将操作杆取下，进一步缩小收纳体积，方便放入工具箱携带转运，作业时将操作杆插入主体对应的插孔即可使用，无需复杂组装流程。整体结构没有易损的密封件、软管类部件，抗磕碰能力强，适合复杂作业环境下长期使用。
