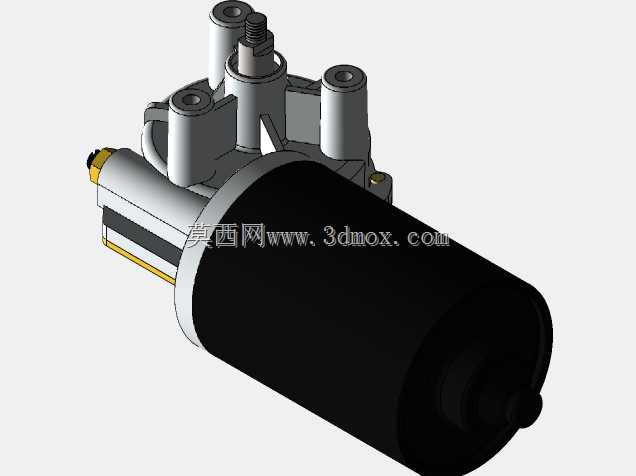

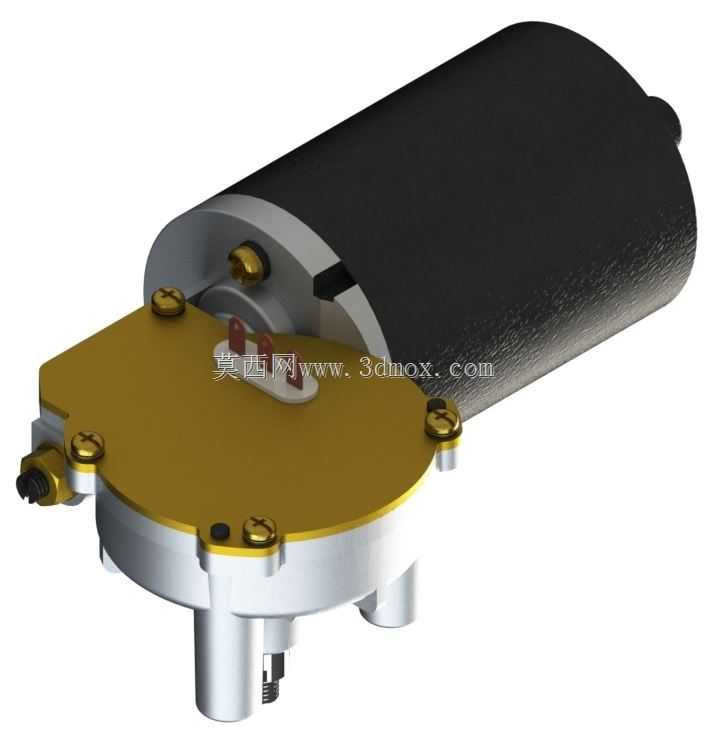

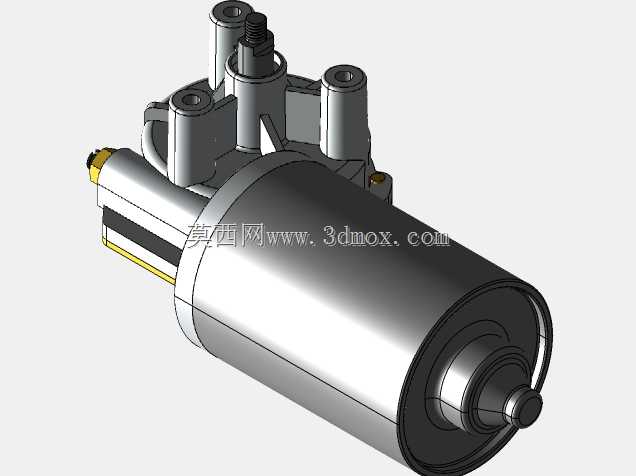

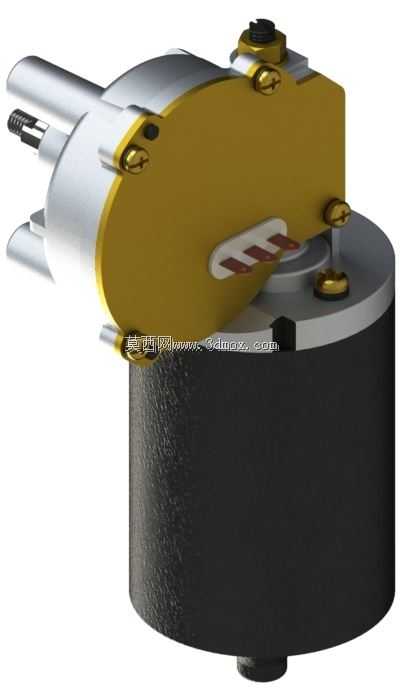

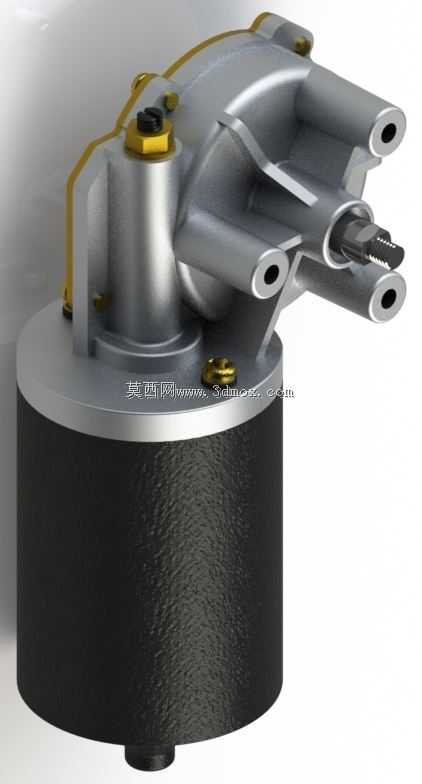

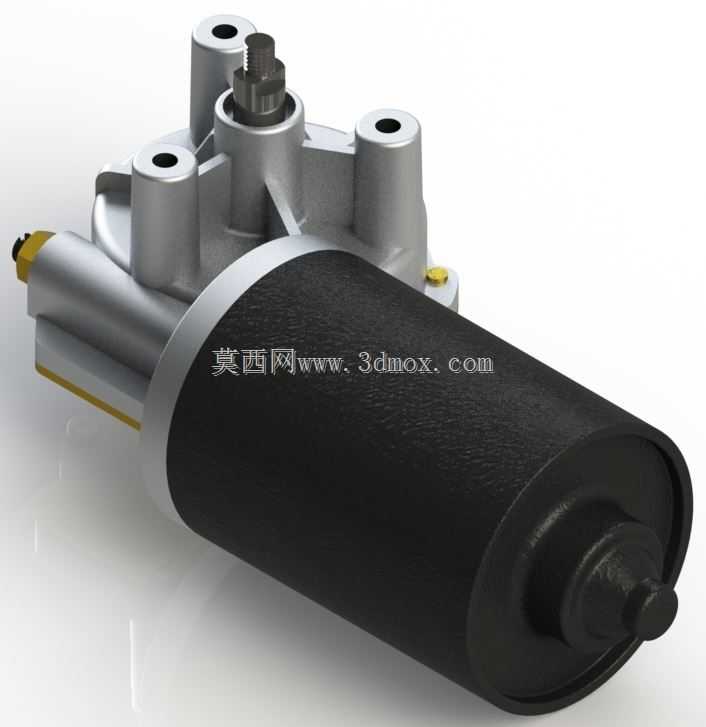

12V车载AP雨刮驱动电机结构设计

这款12V雨刮驱动电机是乘用车辆挡风玻璃雨刮系统的核心动力部件，主要应用于各类燃油乘用车、新能源代步车型的前挡风雨刮总成，部分同规格改型产品也可适配工程作业车辆、农用机械的驾驶室挡风玻璃清洁场景，承担为雨刮臂往复摆动提供稳定动力输出的核心作用，能够在雨天、扬尘、泥浆飞溅等行驶工况下，驱动雨刮胶条贴合玻璃表面完成规律刮拭，清除挡风玻璃表面的雨水、浮尘、虫渍与路面溅附的污物，保障驾驶员前方视野清晰，是车辆主动安全配置中不可或缺的基础部件。

从功能特性来看，这款电机采用直流12V车载供电标准，匹配主流乘用车的车载电气系统电压，内置减速增扭结构，将电机转子的高速旋转转化为低转速大扭矩的输出动力，能够带动雨刮臂克服胶条与玻璃间的摩擦阻力、高速行驶时的风阻完成摆动，同时具备可靠的复位功能，在雨刮关闭时可自动驱动雨刮臂回到挡风玻璃下沿的初始停靠位置，避免遮挡驾驶视野。电机本体做了密封防护设计，能够抵御车辆行驶过程中的溅水、扬尘侵入，适配发动机舱内的复杂安装环境，可在宽温域环境下稳定工作，满足不同气候区域的车辆使用需求。

在设计思路上，这款电机采用分体式结构布局，一端为直流驱动主体，表面做防滑纹理包覆提升握持装配的摩擦力，另一端为减速与输出端安装座，设置三个均匀分布的安装定位孔，可直接通过螺栓固定在车身前围板的预设安装位上，输出轴采用标准化的花键连接结构，能够与雨刮传动连杆机构快速对接，无需额外定制转接件。设计阶段充分考虑了车载安装的空间边界，电机整体采用横向圆柱布局，主体直径适配常规车型前围板与机舱内饰件之间的预留间隙，输出轴的伸出长度、安装孔的孔位间距均参照主流车型的通用安装尺寸设计，可覆盖多数A级、A0级家用车型的雨刮系统替换与配套需求，安装时无需对车身结构做额外改动，接线端采用快插式接头，可直接对接车载雨刮控制线路，降低装配与维修的操作难度。

在安装边界层面，这款电机的输出端安装座平面为基准安装面，三个安装孔的同轴度、平面度公差控制在合理范围内，保证安装后输出轴与传动连杆的同轴度，避免运转过程中出现卡滞、异响问题；电机主体的外轮廓做了圆角过渡处理，避免安装过程中与周边的线束、管路发生干涉，尾部的端盖采用内嵌式设计，进一步压缩轴向安装尺寸，适配机舱内紧凑的布置空间。
