带翼形螺母支架的摆动螺栓锁紧卡箍结构

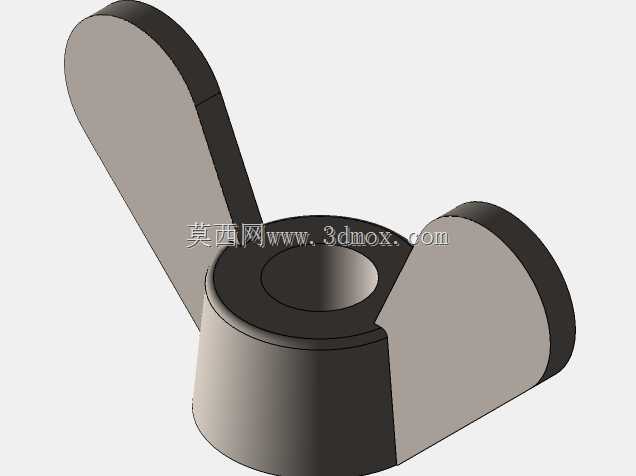

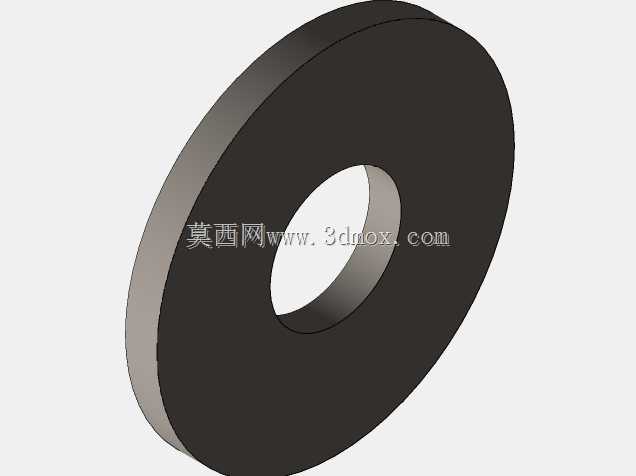

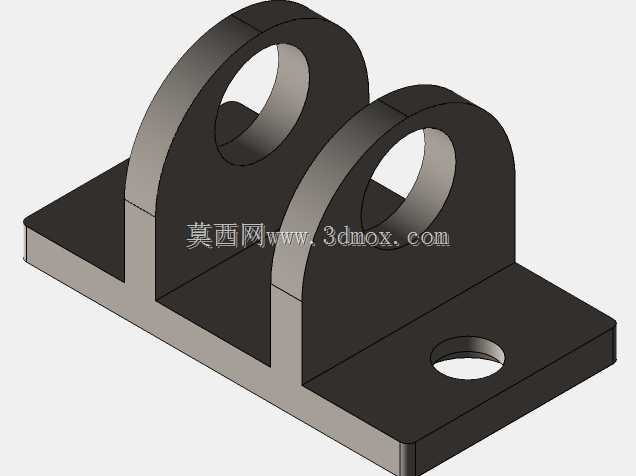

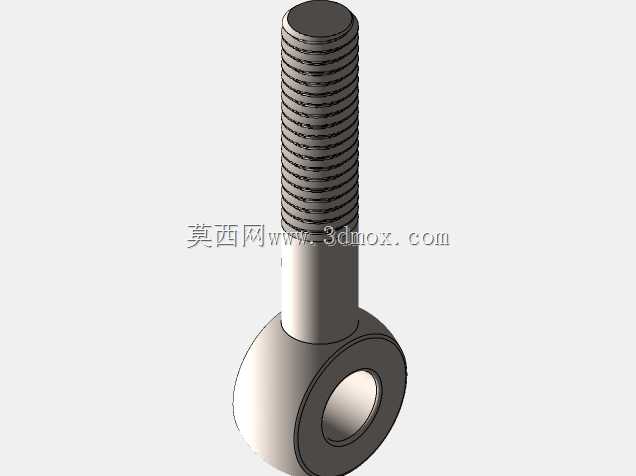

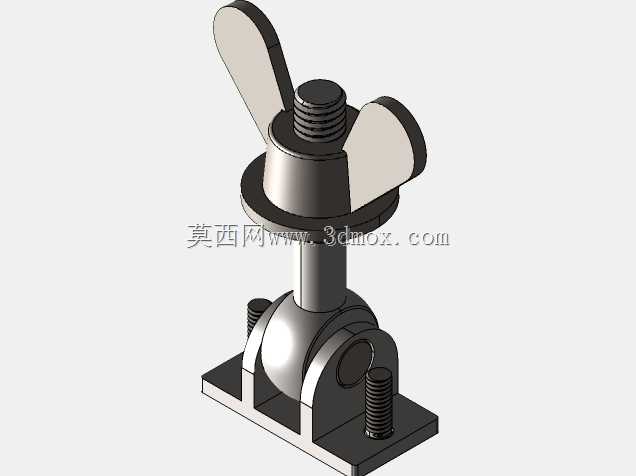

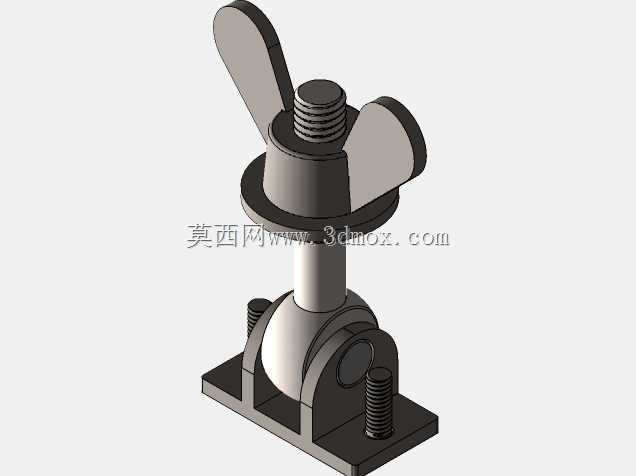

这款摆动螺栓锁紧卡箍，核心应用场景集中在需要高压缩锁紧力的工业烤箱密封、模具快速装夹领域，尤其适配食品烘焙工业烤箱、小型热压成型模具的舱门/模腔锁紧工位，也可拓展用于需要频繁开合、快速锁止的小型密封舱体、工装夹具定位场景。在实际生产使用中，该结构无需额外辅助工具，操作人员徒手即可完成锁紧与解锁操作，翼形螺母的双翼设计提供了足够的手动施力力矩，无需借助扳手即可达到烤箱密封所需的压紧力，避免了传统螺栓锁紧需要配套工具、开合效率低的问题，在需要频繁开启舱门取放工件、更换模具的生产线上，能大幅降低操作辅助时间，提升工位流转效率。从功能特性来看，该结构采用摆动式螺栓设计，螺栓根部通过圆弧支座与安装支架铰接，解锁状态下螺栓可绕铰接点向外摆动，完全让出卡箍的开合空间，不会对舱门、模具的开合动作造成干涉；锁紧状态下螺栓卡入对应卡槽后，旋紧翼形螺母即可通过下方的圆弧压块均匀施加压紧力，压块的圆弧面设计能够与被压紧件的对应弧面贴合，避免局部应力集中导致的密封件变形、压痕问题，整体采用INOX A2不锈钢材质，具备优秀的防锈、耐高温性能，能够长期在烤箱的高温工况、模具周边的油污环境下稳定工作，不会出现锈蚀卡滞的问题。在设计思路上，该结构优先考虑了手动操作的人机工程学，翼形螺母的双翼尺寸经过优化，既保证了足够的施力力臂长度，又不会因为尺寸过大造成周边空间干涉；下方的安装支架采用一体化平板底座，预留了两个固定螺栓孔，可直接通过螺栓固定在设备基体上，安装定位简单可靠；铰接处的圆弧支座采用大圆角过渡，既提升了结构强度，又保证螺栓摆动过程顺滑无卡滞。从安装边界来看，底座平板的安装孔间距适配主流小型工业烤箱、实验型热压模具的安装位尺寸，整体结构的垂直高度在锁紧状态下不会超出常规舱门锁紧位的空间限制，螺栓摆动的最大角度能够满足舱门完全开启的让位需求，压块的压紧行程覆盖了常规密封件的压缩量范围，可适配3-8mm厚度的硅橡胶密封件的压缩锁紧需求，安装时仅需在设备对应位置加工两个对应孔径的安装孔，将支架固定后调整铰接螺栓的初始位置即可投入使用，无需复杂的对位调试。
