多安装位折弯成型金属固定支架结构

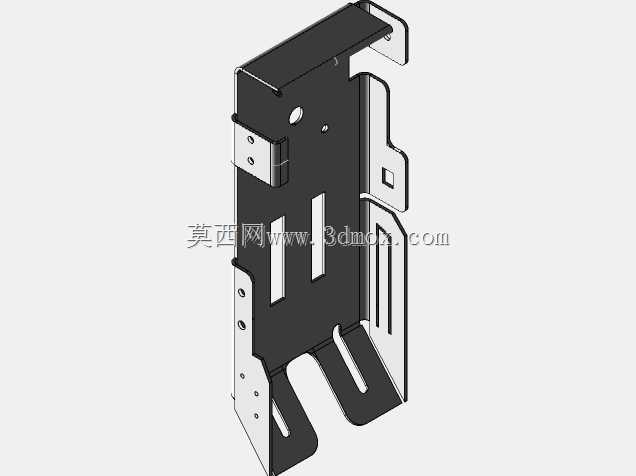

这款金属支架属于典型的钣金冲压折弯成型构件，主要应用在工业电控设备、小型机电装置的内部安装场景，承担内部功能模块的承托、定位与固定作用，可在紧凑的设备腔体内部为电路板、小型传感模块、接线端子排等部件提供稳定的安装载体，避免部件在设备运行过程中出现移位、晃动，同时通过自身的结构设计预留走线空间，规整设备内部线路排布，降低线路缠绕、干涉的风险。从实际用途来看，该支架可适配多类小型工业装置的内部装配需求，既可以作为立式安装的承托构件固定在设备腔体侧壁，也可通过底部的叉型支撑结构搭接在设备内部的横向安装梁上，适配不同的设备内部布局，减少非标定制支架的重复设计工作量。产品的功能特性围绕安装适配性做了针对性设计：主体板面设置了多组不同孔径的圆形安装孔，可适配不同规格的螺丝固定需求，同时开设了多组长条形调节槽，允许安装时根据部件的实际尺寸微调固定位置，抵消零部件加工公差带来的装配偏差；侧边的多组折弯翻边一方面提升了整体结构的刚性，降低薄金属板受力后的形变概率，另一方面翻边上同样设置了固定孔位，可实现侧面方向的部件挂载，拓展支架的承载范围；顶部的折弯挂耳结构可实现支架的快速挂装定位，提升装配环节的操作效率，底部的叉型开口结构可避让设备内部的凸起结构或走线通道，避免装配时出现结构干涉。设计思路上遵循了钣金件的加工工艺特性，整体采用单块金属板材经下料、冲孔、多道折弯工序成型，无额外焊接拼接结构，既降低了加工成本，也避免了焊接变形带来的尺寸误差，所有折弯边均做了圆角处理，避免锐边划伤操作人员或破坏线路绝缘层；结构上通过不同方向的折弯翻边形成类似加强筋的作用，在板材厚度有限的前提下大幅提升整体抗弯折、抗形变能力，保证长期承重状态下的结构稳定性。外形尺寸与安装边界方面，支架整体为立式狭长结构，主体板面的长宽比例适配多数小型电控设备的侧壁安装空间，向外折弯的侧边翻边宽度控制在合理范围，不会过度占用设备内部的横向空间，所有安装孔位的中心距均符合通用五金配件的安装尺寸规范，可与市面常见的接线端子、小型控制模块的安装孔位直接匹配，底部叉型结构的开口宽度预留了足够的避让空间，可跨过常见的设备内部加强筋或走线槽，无需额外做裁切调整即可完成装配。
