低阻高负载EGH系列直线滑动导轨结构

这款直线滑动导轨是线性传动系统中的核心导向承载部件，目前广泛应用在各类需要精准直线往复运动的工业场景中，覆盖数控加工机床的进给轴导向、自动化生产线的工位滑台移动、XY两轴运动平台的轨迹支撑、精密检测设备的位移导向、工业机械手的直线行走轴，甚至部分高精度印刷、包装设备的往复运动机构中，是机械传动领域应用覆盖面极广的基础零部件。

从实际使用功能来看，这类导轨通过滑块与导轨轨身的滚动体配合，将传统滑动摩擦的高阻力传动转化为低阻滚动摩擦，能够大幅降低运动驱动的负载损耗，同时可以承受来自径向、反径向、左右横向四个方向的额定载荷，搭配预紧力调整设计后，能够有效消除运动间隙，提升往复运动的定位精度，避免设备高速运行时出现爬行、抖动的问题，相比传统的硬轨滑动结构，它的摩擦阻力仅为传统结构的五十分之一左右，即使在微米级的微量进给场景下，也能实现顺畅无卡顿的位移输出，长期运行的磨损量极低，能够长时间保持稳定的运动精度，大幅降低设备的日常维护频次。

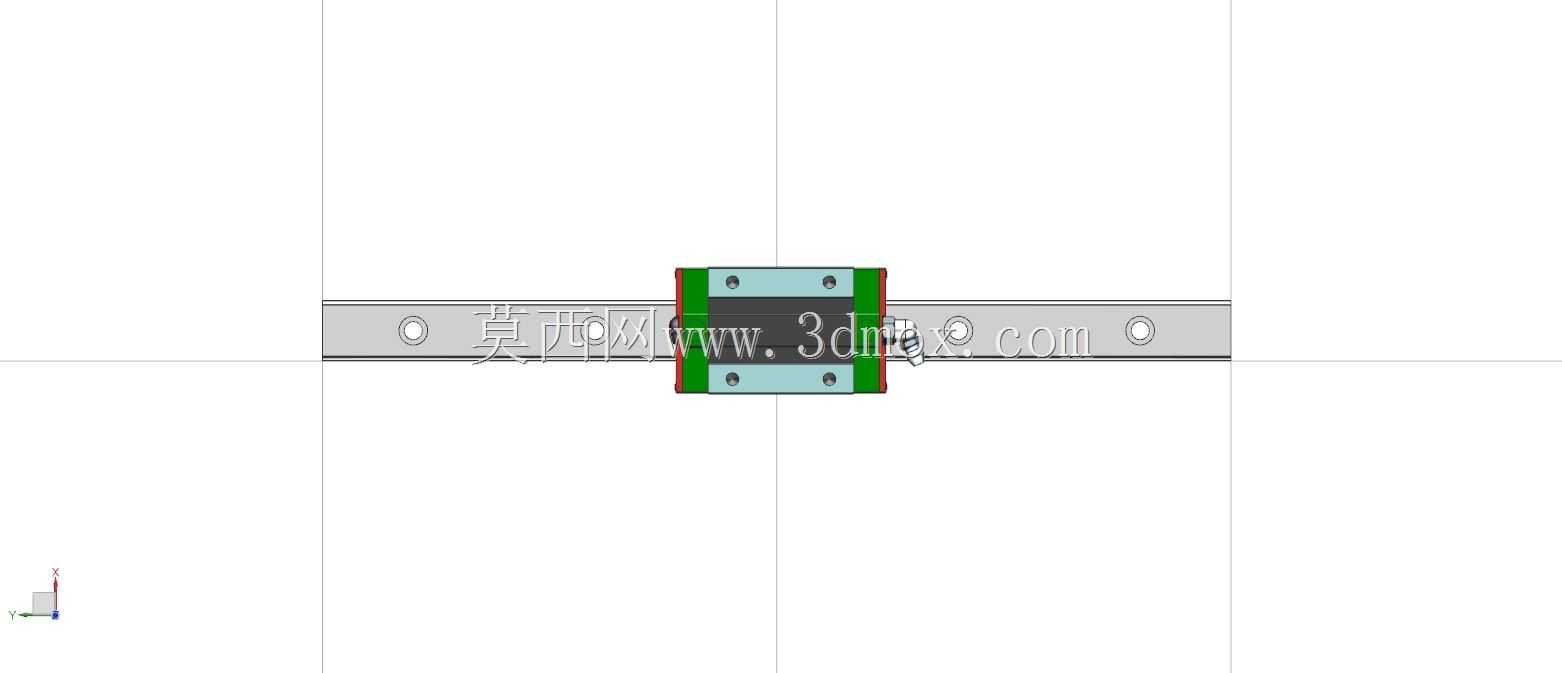

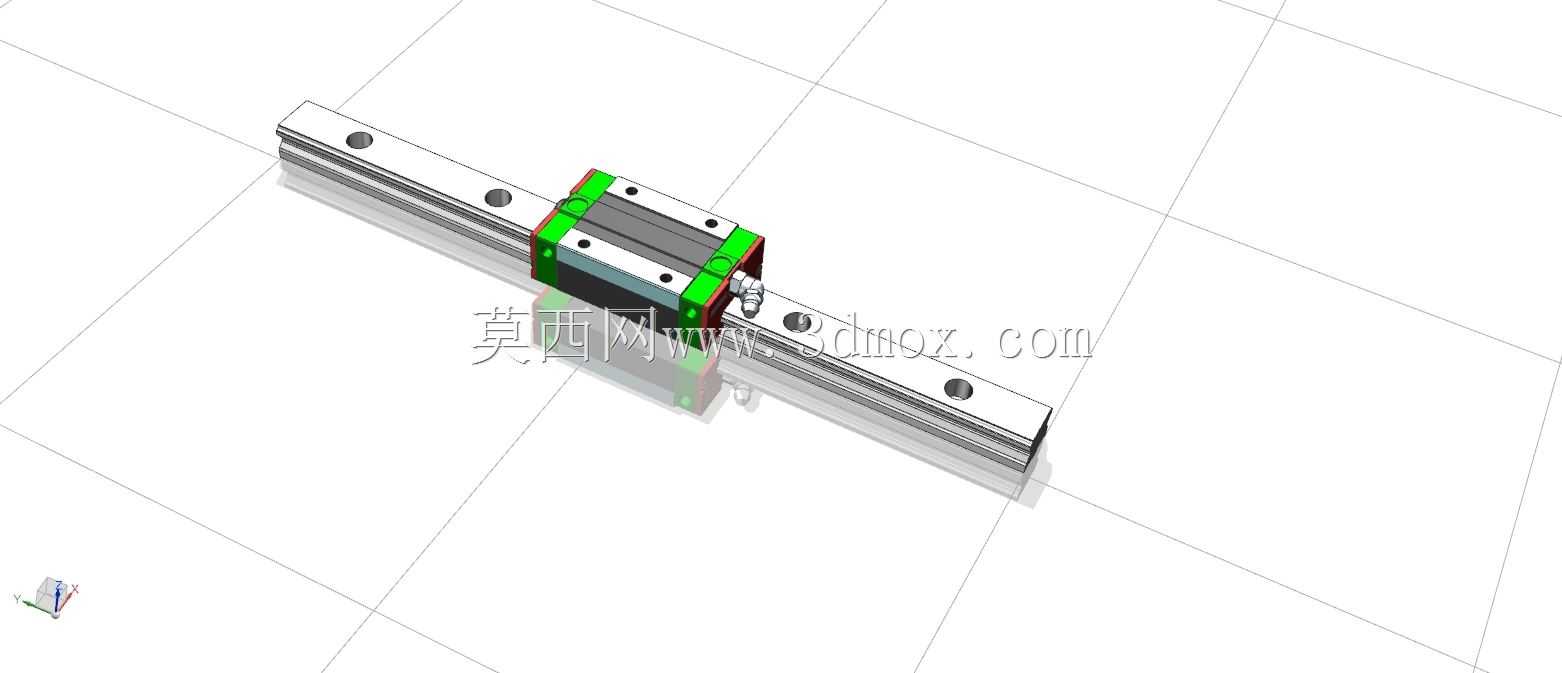

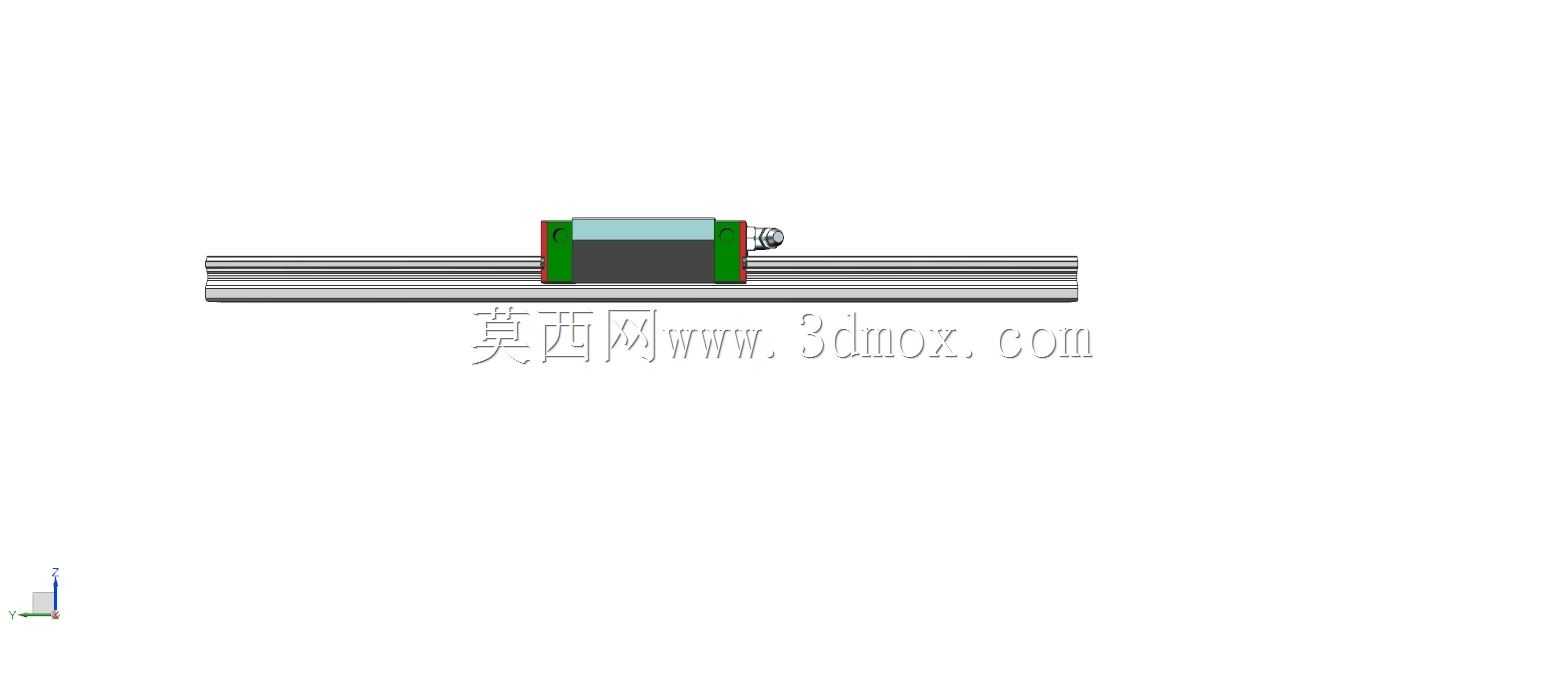

在设计思路上，这款导轨采用了四方型标准滑块结构，滑块两端设置有集成式的端盖与密封件，既可以阻挡加工过程中产生的切屑、粉尘进入滑块内部的滚动体滚道，避免滚动体出现卡滞、磨损加剧的问题，也能存储润滑脂，实现长时间的自润滑运行，减少人工补脂的维护工作量；滑块与轨身的滚道采用哥特式圆弧截面设计，接触角设计为45度，能够均衡各个方向的载荷承载能力，同时可以通过调整钢球的直径来适配不同预紧等级的使用需求，从轻预紧适合高速低负载的检测、搬运场景，到中重预紧适合高负载切削加工的机床场景，都可以通过同结构的参数调整实现适配。

从安装边界与尺寸适配来看，这款20规格的导轨轨身宽度为20mm，滑块的安装孔位遵循行业通用的安装尺寸标准，能够直接替换同规格的其他品牌同类型导轨，不需要对设备的安装基面做额外的二次加工；轨身的安装孔采用沉孔设计，能够通过内六角螺栓直接固定在设备的安装基面上，滑块的顶面也设置有标准间距的螺纹安装孔，方便用户直接固定负载工作台，安装时只需要保证基面的平面度与直线度满足要求，按照对角顺序锁紧固定螺栓即可完成装配，不需要复杂的刮研适配工序，能够大幅缩短设备的装配调试周期。在实际选型使用时，用户可以根据自身的行程需求裁切对应长度的轨身，搭配对应数量的滑块，适配不同行程、不同负载的运动机构设计需求，无论是短行程的精密微调平台，还是长行程的龙门移动轴，都可以通过拼接或者定制长轨身的方式实现适配。
