汽车车身弧形防护挡泥结构设计

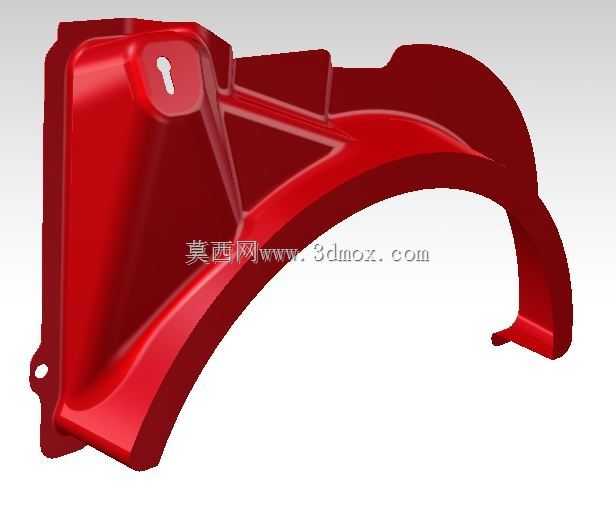

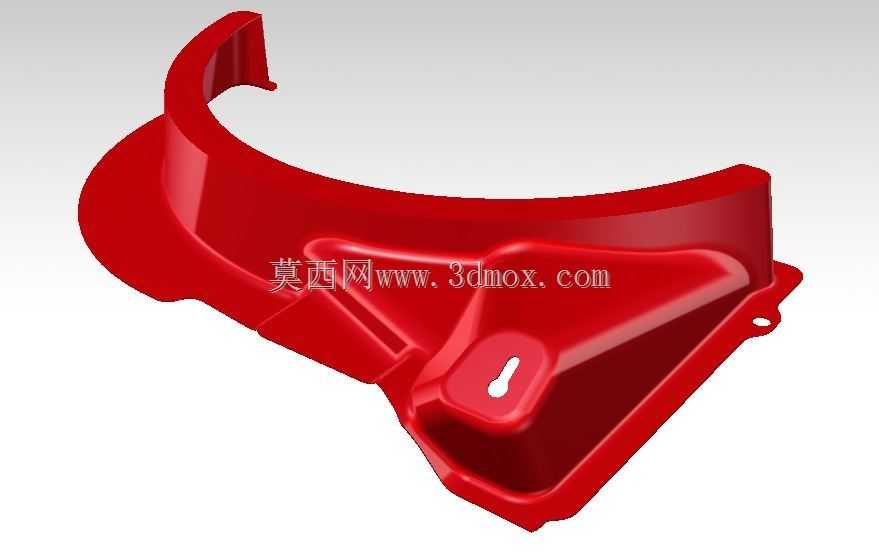

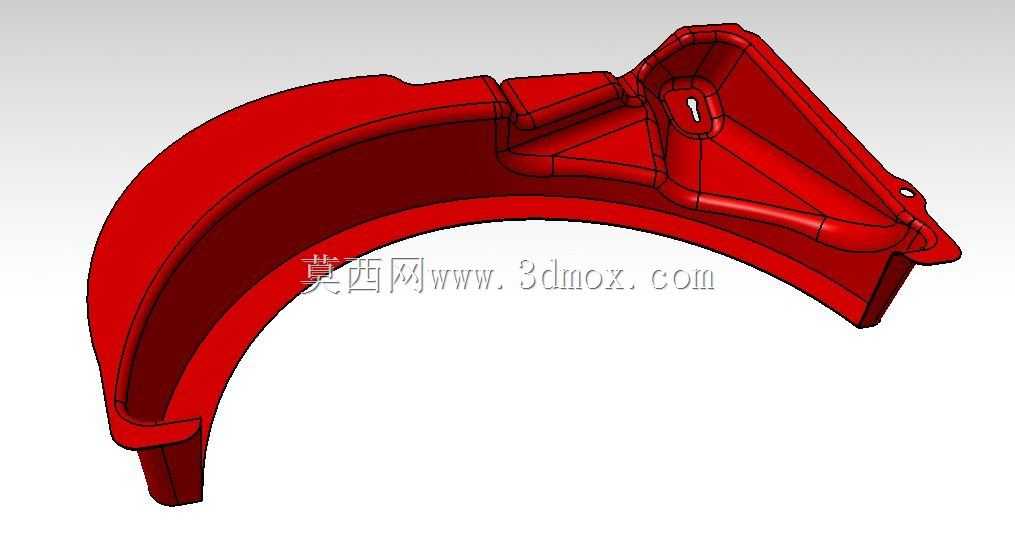

该挡泥结构主要应用于乘用车辆轮拱内侧区域，是白车身防护系统的重要组成部件，日常行驶过程中，车辆轮胎高速转动会裹挟路面的沙石、泥块、积水以及路面残留的油污、融雪剂等杂物，若缺少该结构的遮挡，杂物会直接高速冲击车身侧围钣金、底盘线束以及后方随行车辆与行人，不仅会造成车身漆面划伤、钣金锈蚀、线路保护层破损，还会引发雨天行车视线遮挡、碎石击伤路人等安全隐患。从功能特性来看，该挡泥结构采用一体化弧形曲面造型，曲面弧度完全匹配对应轮位的轮胎转动包络边界，既保证与轮胎之间预留足够的跳动安全间隙，避免车辆满载颠簸、转向打满时轮胎与挡泥板发生运动干涉，又能最大化覆盖轮胎后侧与外侧的飞溅抛射角度，将轮胎带起的杂物全部导流至车身下方地面，有效阻挡90%以上的轮边飞溅物。结构设计上采用加强筋布局，在安装固定端与弧形主体衔接位置设置三角加强筋结构，大幅提升部件整体抗冲击强度，即便被高速飞溅的碎石撞击也不会出现开裂、变形问题；安装端预留标准化固定孔位，可直接通过卡扣与螺栓适配白车身轮拱内侧的预装安装点，无需额外打孔改制，安装定位精度高，装配后与轮拱饰条、侧围钣金的贴合缝隙均匀，不会出现突出、错位问题，兼顾防护性能与车身外观的整体性。外形尺寸方面，该部件整体贴合轮拱轮廓设计，横向宽度完全覆盖轮胎胎面宽度，纵向延伸长度覆盖轮胎后侧1/3的圆周区域，安装边界完全匹配对应车型白车身的轮拱安装点位，不会与轮边减震器、制动管路、轮速传感器等底盘部件发生空间干涉，部件边缘做圆滑倒角处理，避免装配与后期维护过程中划伤操作人员，表面采用光滑流线型设计，行驶过程中不会产生额外风阻，同时泥污附着后更容易被水流冲洗清洁，降低日常维护的清洁难度。
