汽车零部件加工用轴类装夹固定夹具

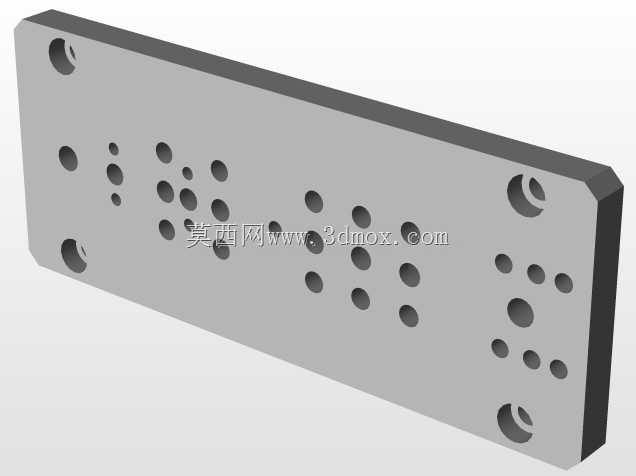

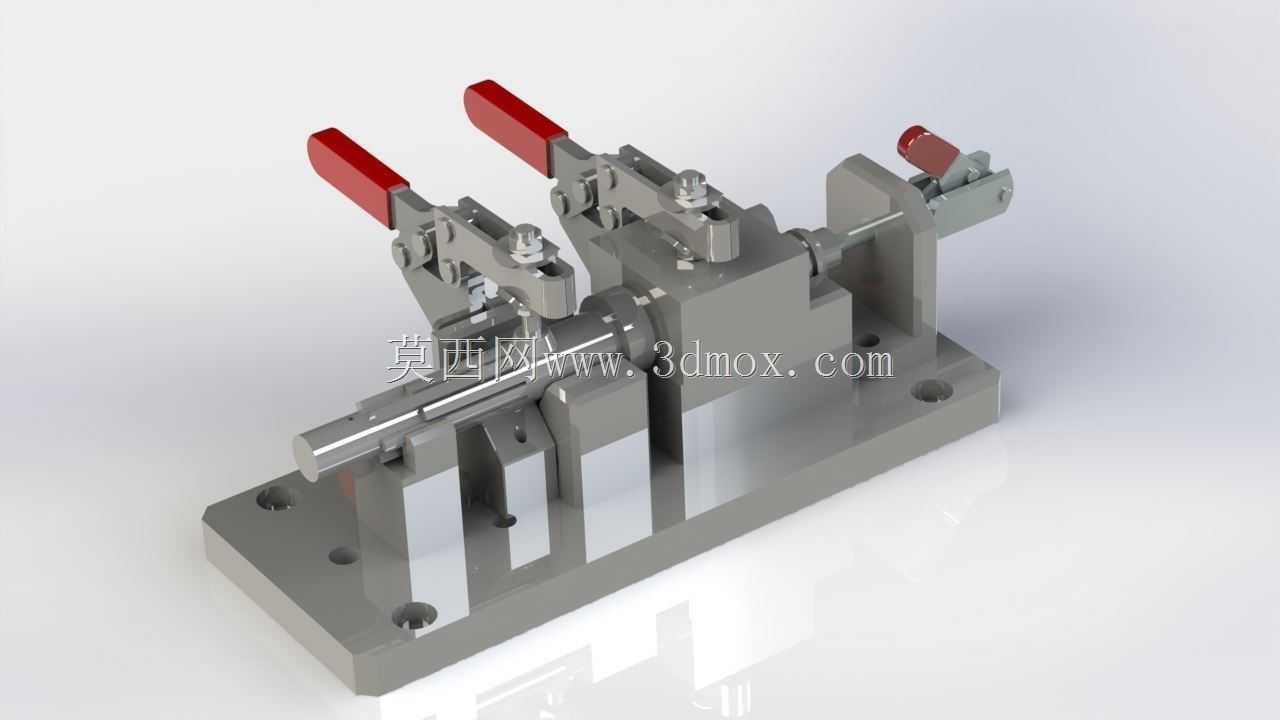

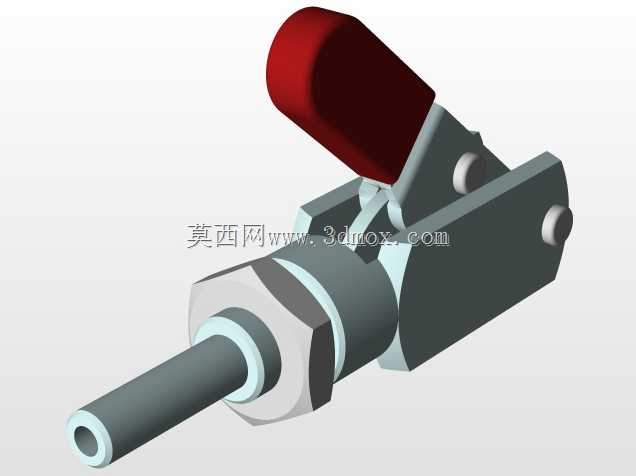

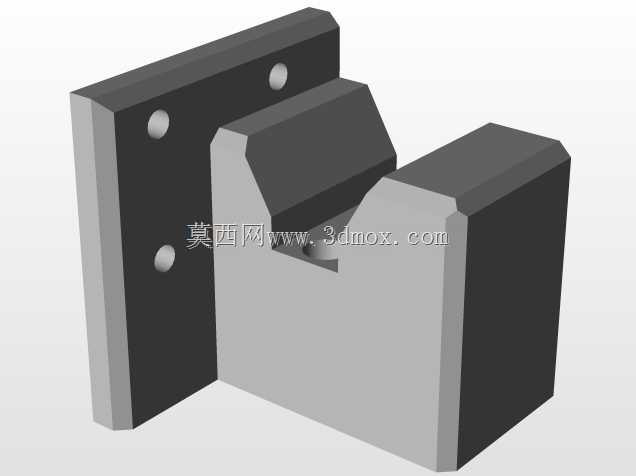

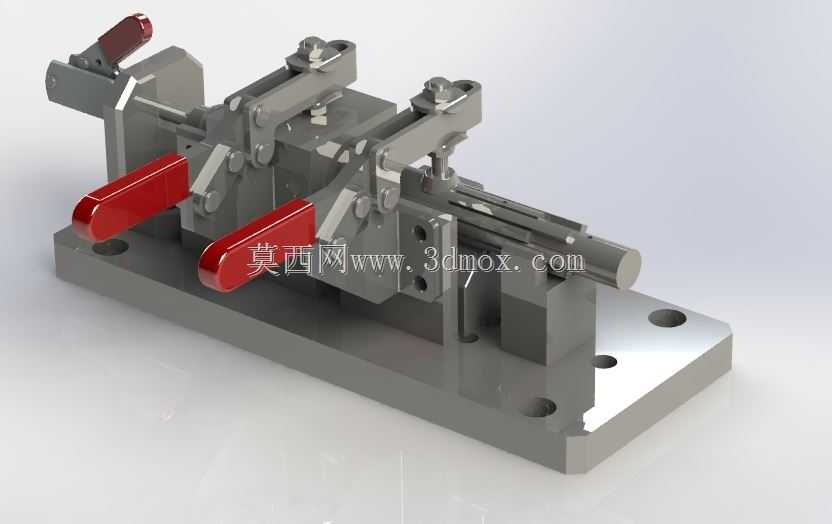

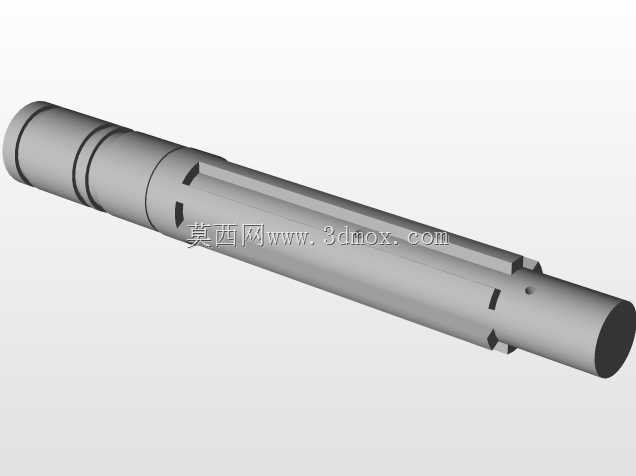

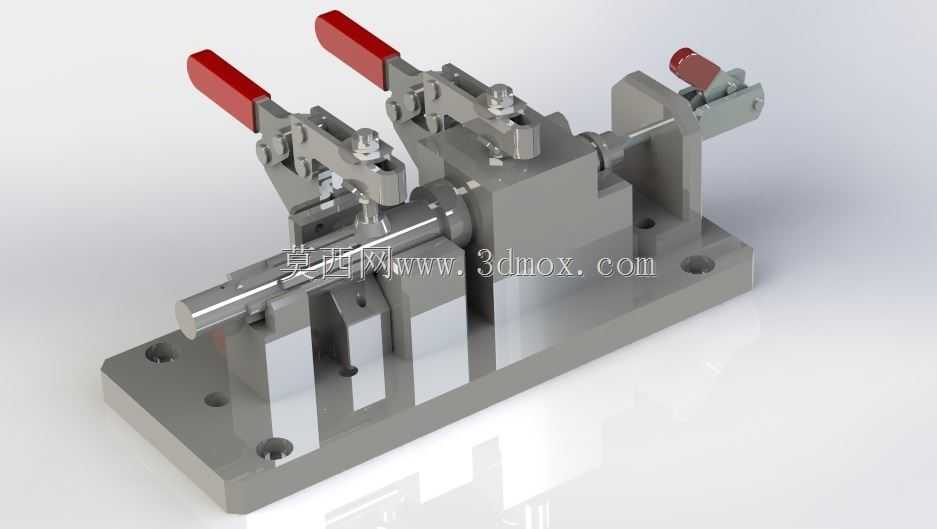

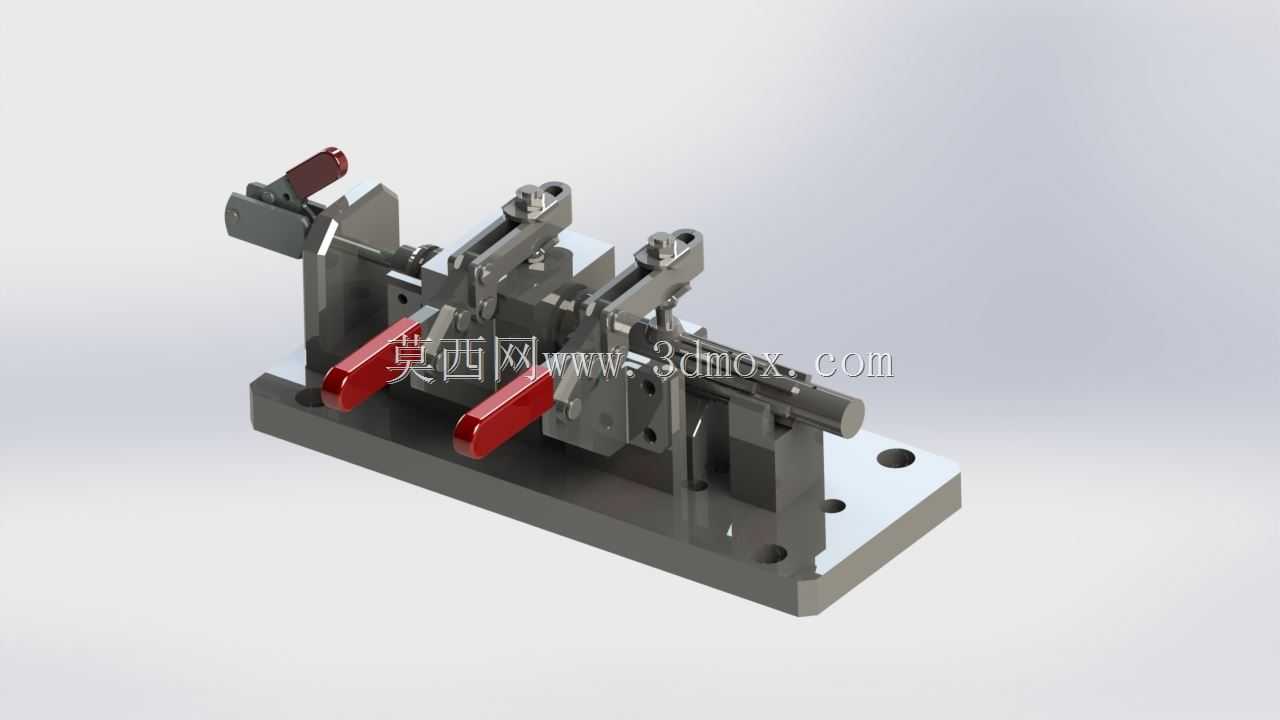

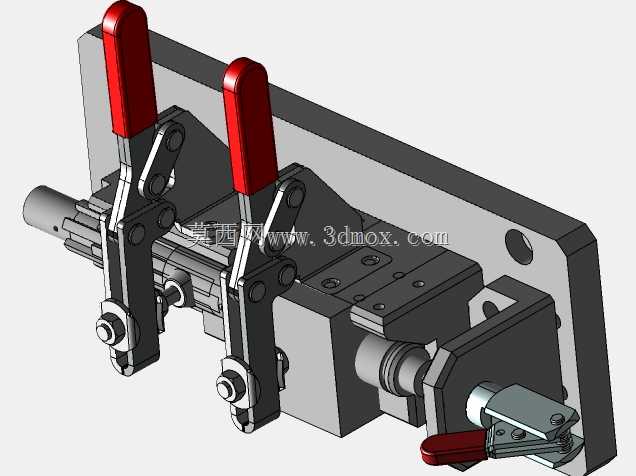

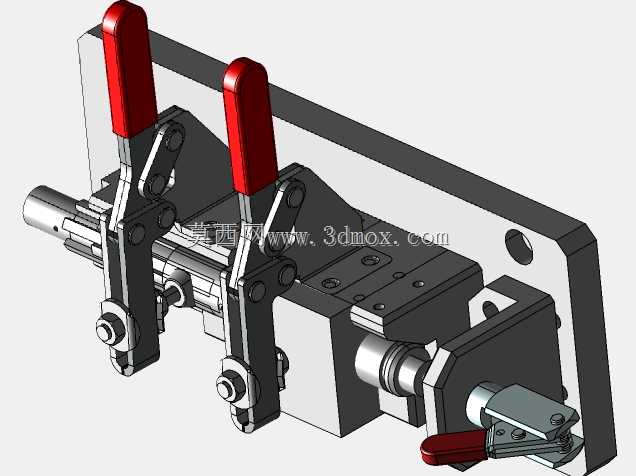

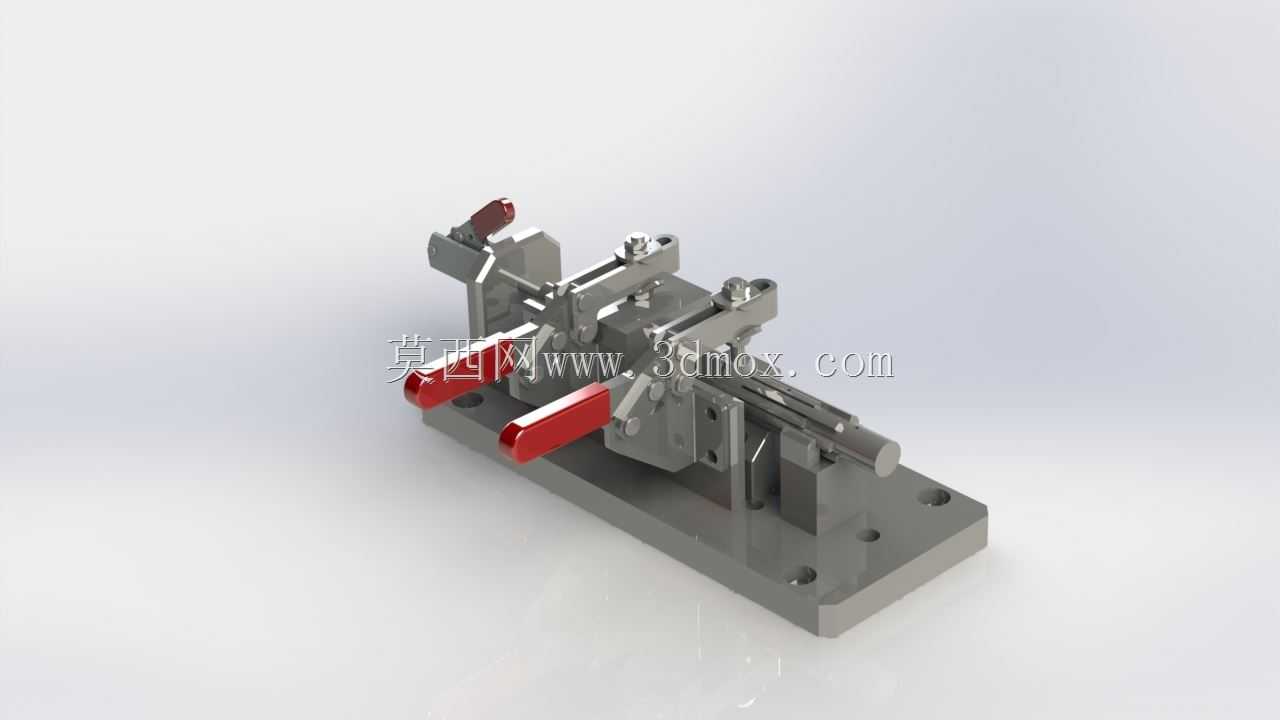

这款轴固定夹具主要应用于汽车零部件加工、轴类零件检测与装配的生产场景中，针对细长轴类工件在机加工、尺寸核验、部件压装工序里易出现窜动、形变、定位偏移的痛点设计，能够在作业全程为轴件提供稳定的多点位夹持支撑，保障加工与装配的精度一致性。在实际生产用途上，该夹具可适配不同直径规格的光轴、台阶轴类工件，既可以配合钻床、铣床完成轴件上键槽、定位孔的精加工装夹，也能在装配工位上固定轴体，完成轴承、齿轮、隔套等配套零件的压装作业，替代传统手扶或单点位装夹的低效方式，降低工件装夹形变风险，提升工序作业效率与成品合格率。从功能特性来看，夹具采用三组快速夹钳配合多组V型支撑块的结构设计，其中两组水平布置的快速夹钳负责对轴身的主压紧定位，端部的侧置夹钳可对轴端施加轴向限位，避免工件在加工受力时出现轴向窜动；底部的一体式安装底板预留了标准安装孔位，可直接固定在机床工作台、装配流水线工位台面上，无需额外制作过渡连接板；V型支撑块的支撑高度经过精准计算，能够保证轴件的中心高与加工主轴、压装机构的中心高保持一致，减少装夹后的找正时间。在设计思路上，这款夹具优先考虑了装夹操作的便捷性与定位的可靠性，快速夹钳选用带红色绝缘手柄的肘节式夹钳，操作人员无需额外工具即可快速完成开合锁紧，单工件装夹耗时可控制在数秒内；支撑块与夹钳压头的位置可沿底板上的导向槽进行调整，能够适配不同长度、不同轴径的工件装夹需求，覆盖车间内多数常规轴类零件的装夹场景，无需针对单一型号轴件单独制作专用夹具，降低生产工装的投入成本。在外形尺寸与安装边界上，夹具整体为长条形卧式结构，整体长度适配常规长度轴件的装夹跨度，宽度方向预留了夹钳操作的足够空间，安装时仅需保证底板安装孔与工作台T型槽或预留螺孔对齐即可，整体占用工位空间小，不会与机床主轴、加工刀具、压装执行机构产生运动干涉，夹钳的开合行程经过校核，在完全打开状态下不会阻碍轴件的吊装与取放，压合状态下的压头行程可保证对轴件施加足够的压紧力，同时不会因压力过大造成轴件表面压伤或形变。
