弯管走线限位检测工装夹具结构

　　这套工装结构主要面向柔性管线在装配前的走向校验、弯折边界确认以及端部定位场景，常见于线束预装工位、液压软管样件比对、制动油管成型检验和设备内部线缆路径规划环节。现场使用时，操作人员将待检测的细长管线沿型槽逐段压入，管线会被两侧等高限位面约束在既定空间轨迹内，任何超出允许弯折半径、走向偏摆或端部伸出量不符的情况，都会在合模或贴附检查时直接暴露，无需反复使用卡尺逐段测量，能够显著降低首件检验和小批量试装时的判断误差。

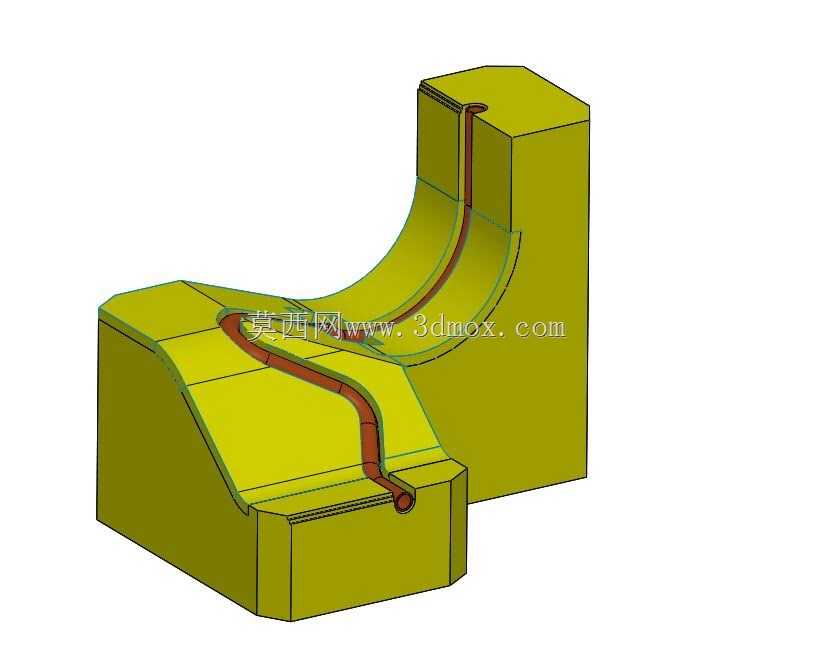

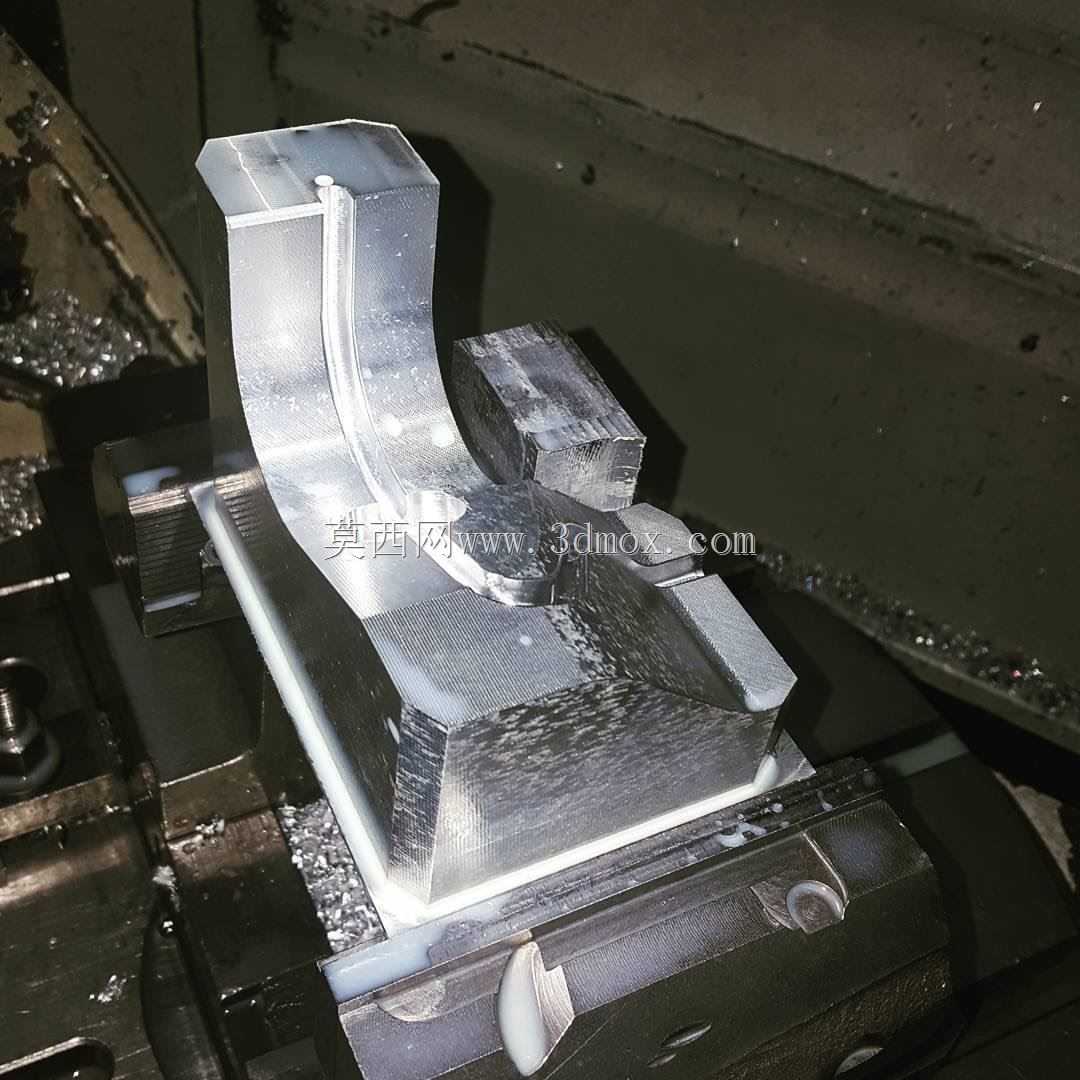

　　从结构布局来看，工装采用左右分体式块体设计，两块主体之间形成连续的弧形过渡通道，通道中心线按照目标管线的三维走向提取，既包含低位水平导入段，也包含中段大弧度抬升段，末端再转入高位竖直或近竖直走向。型槽并非简单在平面上开槽，而是随管线空间姿态同步变化，槽底曲率、槽宽和侧壁高度均围绕管线外径及允许浮动量设置。槽宽过大会失去限位意义，过小则会造成管线强行挤压、表面划伤或装配取件困难，因此建模时需要结合产品公差、管线外径波动以及长期使用磨损量预留合理间隙。

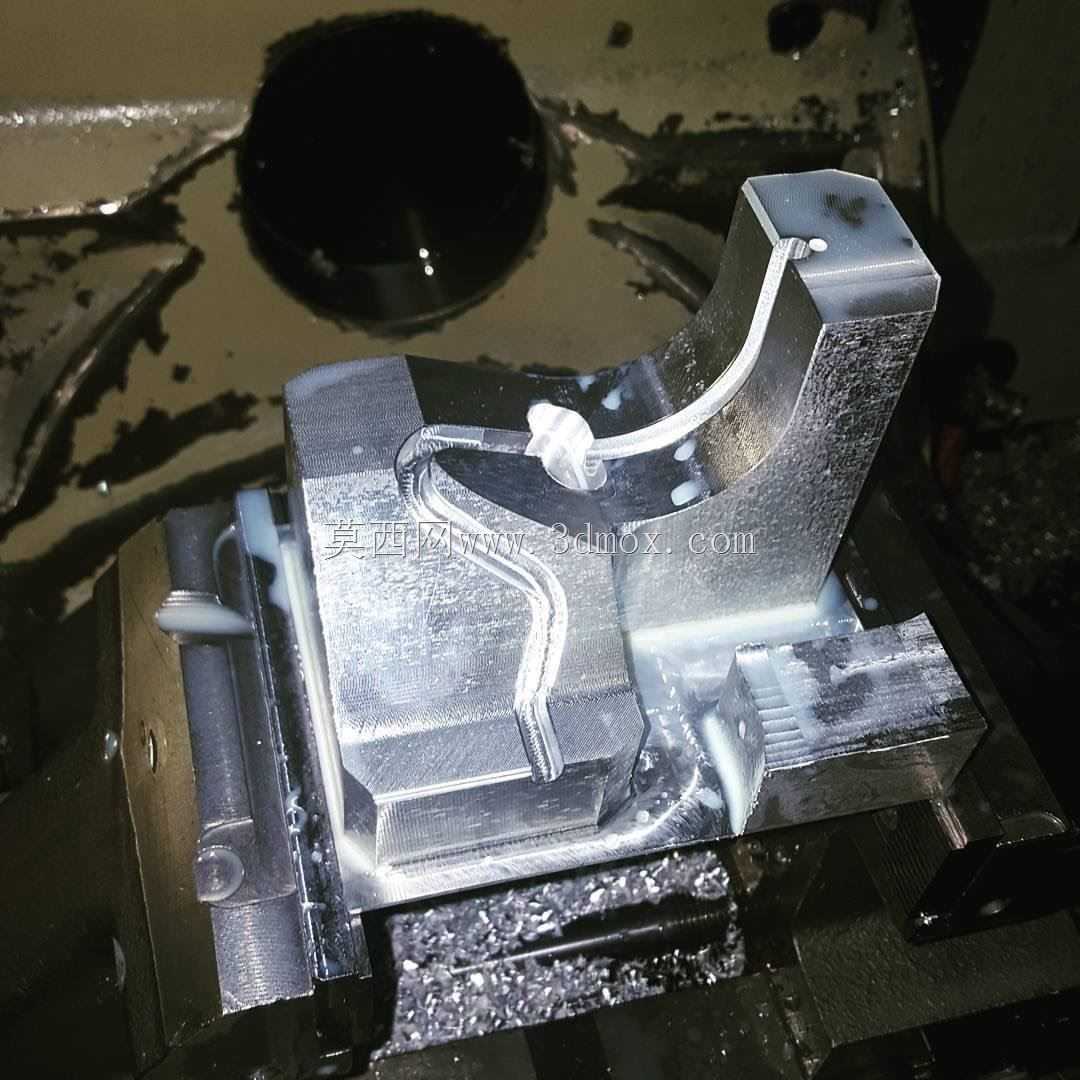

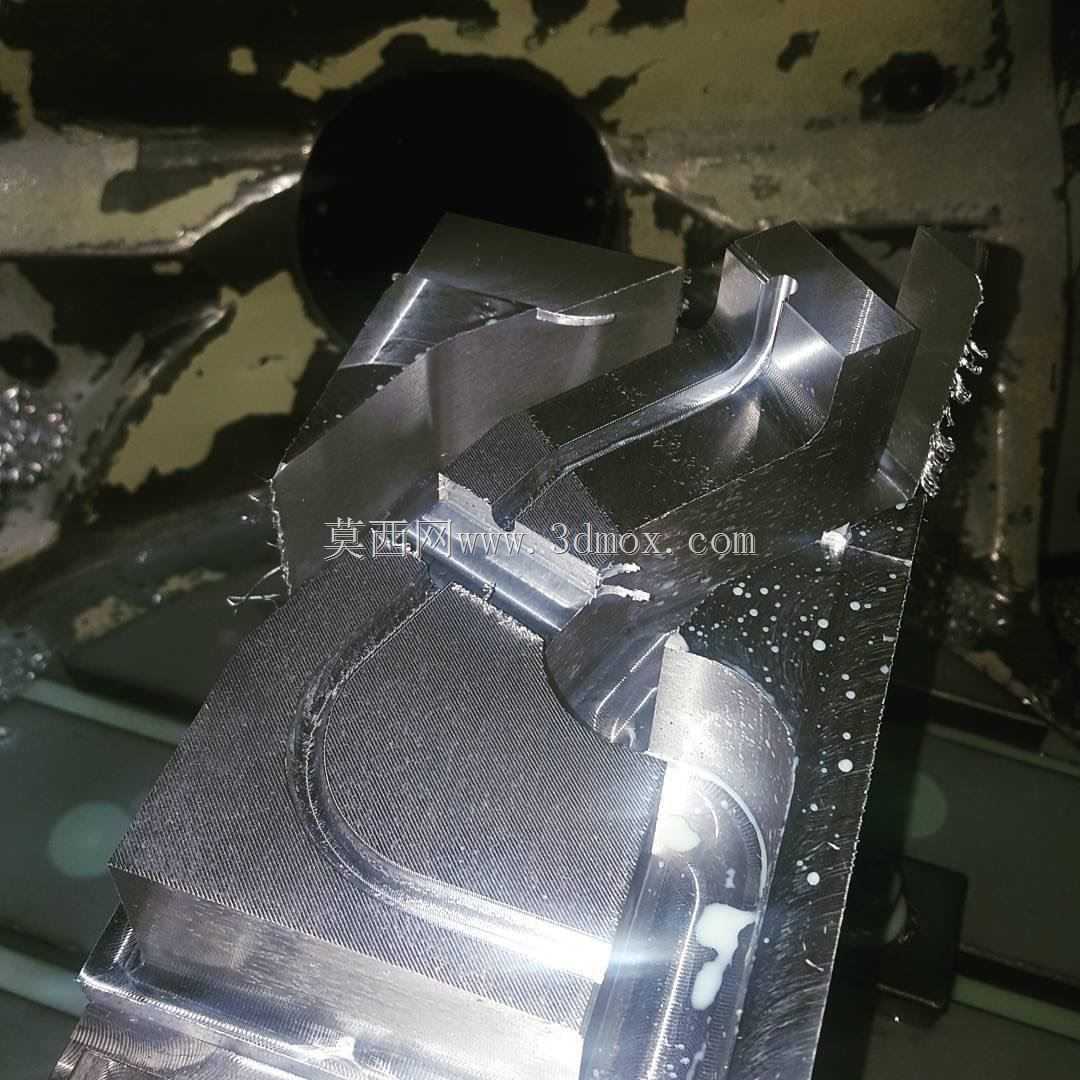

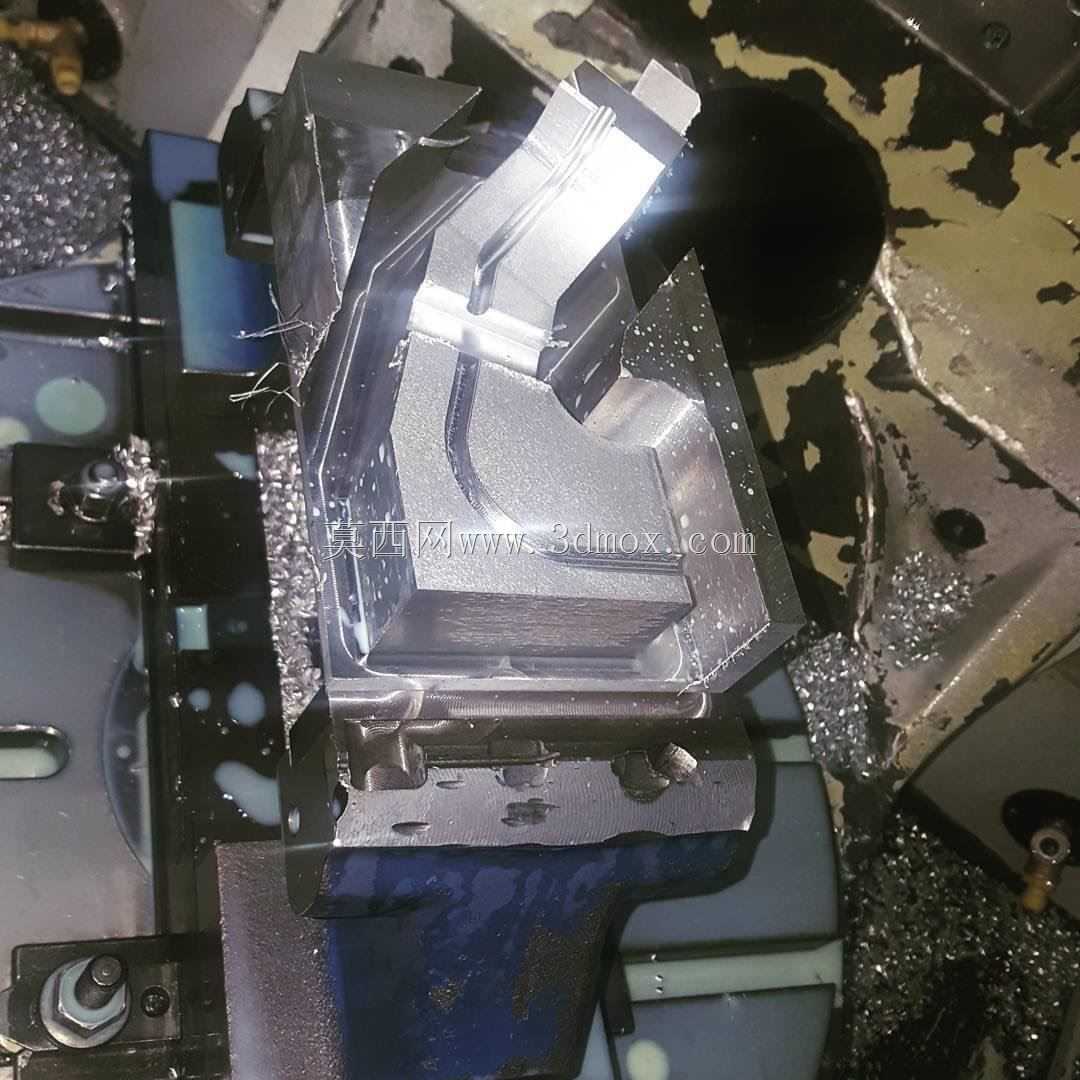

　　主体块体外形以规整矩形为基础，在靠近走线通道的位置去除多余材料，形成便于观察和取放的开放轮廓。低位块体承担入口导向作用，端部设置近似圆孔或半开放卡口，用于固定管线端头位置，避免检测过程中管线轴向窜动；高位块体则负责末端方向约束，其顶面和侧面构成安装边界，可与检验平台、挡块或快速压钳配合。两块体之间的弧形区域是整个工装的关键，型面需要保证顺滑连续，不能出现局部尖角、折边或曲率突变，否则会使柔性管在压入时产生假性弯折，导致检验结果偏离实际装配状态。

　　设计思路上，这类结构不以复杂运动机构为核心，而是通过稳定的实体限位面复现理论装配路径。三维建模时，应先依据产品周边包络空间建立管线中心曲线，再按管线半径扫描生成通道，随后反推外侧块体轮廓。块体外部尺寸需兼顾刚性与工位布置：底面要保持足够接触面积，防止检验时晃动；侧壁高度应高于管线半径，但不宜完全封闭，以便操作人员观察管线是否落槽；边角位置可设置倒角或斜 face，减少搬运和使用时的磕碰。安装边界方面，底面可作为主要基准面，外侧直面可作为侧向靠面，若纳入正式工装，还可在块体上增加沉孔、定位销孔或压钳避让区，使工装能够固定在标准工作台上。

　　在实际工程应用中，该结构不仅用于判断管线“能不能装”，也用于验证管线在动态设备中的安全间隙。例如设备门体翻转、机械臂摆动或机柜抽拉时，线缆会随运动产生拉拽和扭转，固定型面能够提前模拟最小弯曲半径，帮助设计人员发现管线与钣金边缘、接头、支架之间的干涉风险。对于橡胶管、波纹管和带接头线束，还可在入口和出口处增加局部扩口，使接头能够停靠在指定位置，从而同时校验管身走向与接头朝向。

　　结构细节上，型槽边缘应保持小圆角过渡，避免长期摩擦后割伤管线外皮；块体分模面或拼接面要与走线轨迹保持合理距离，防止接缝落在管线弯曲应力最大的位置；若工装用于频繁检验，可在槽面嵌入耐磨衬条或进行表面硬化处理。整体模型表达重点在于实体块、空间弯槽和端部卡口之间的配合关系，适合结构工程师在进行管线预装治具设计、检验工位开发以及产品装配路径确认时参考。
