剪式车载起重支撑装置结构设计

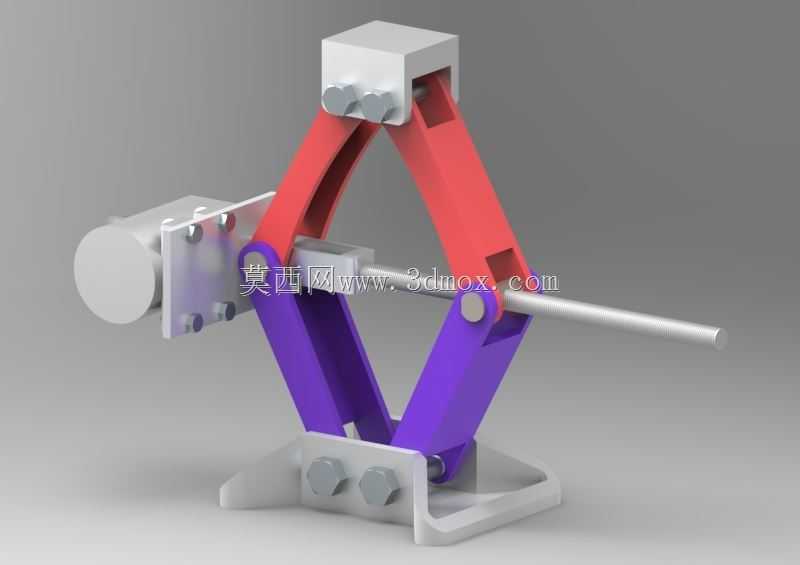

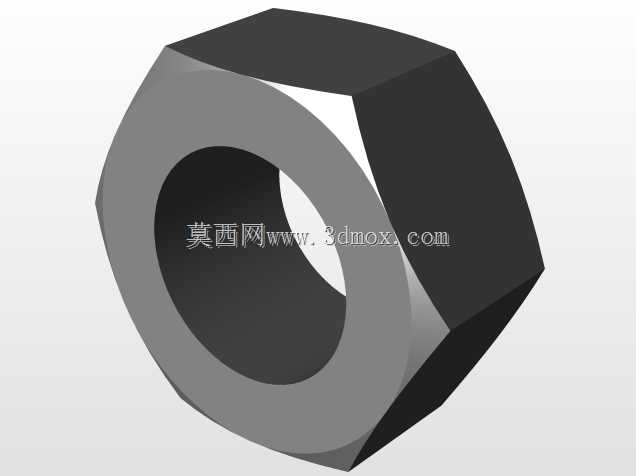

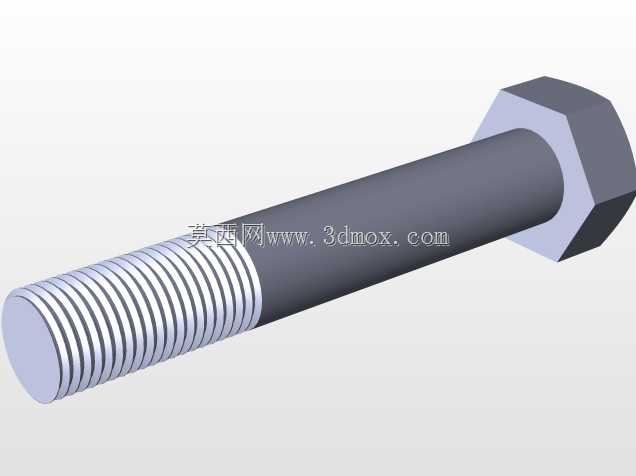

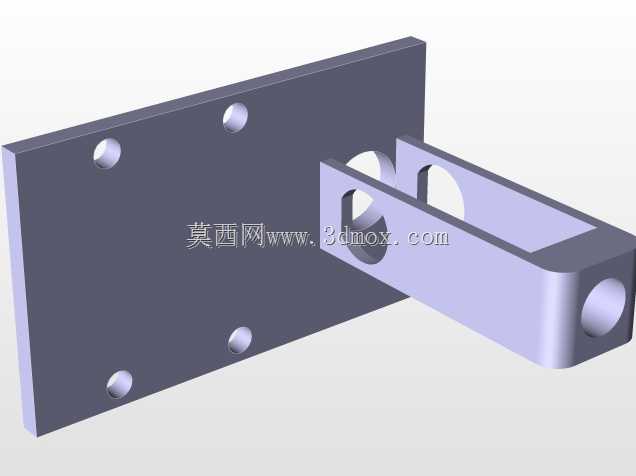

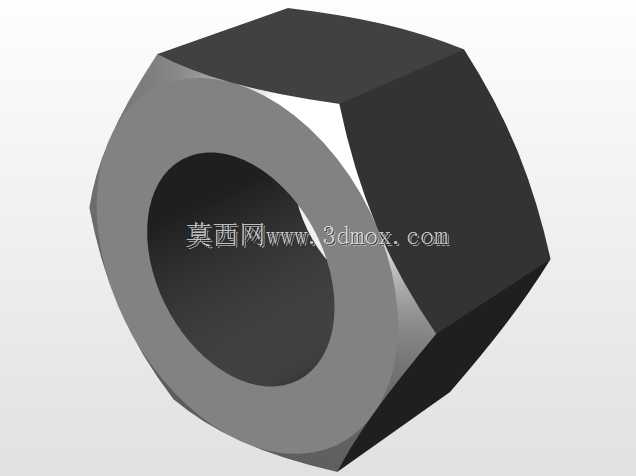

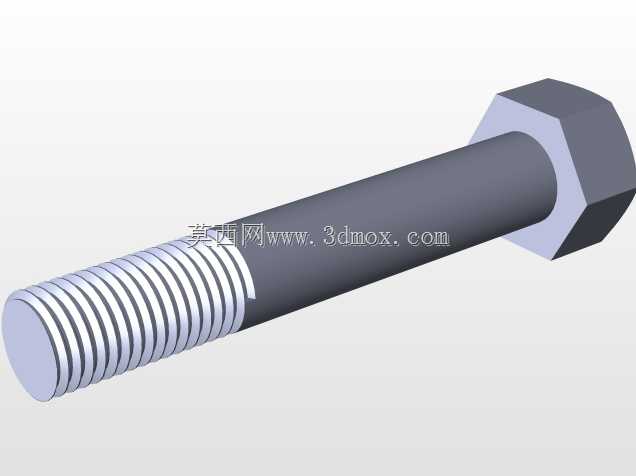

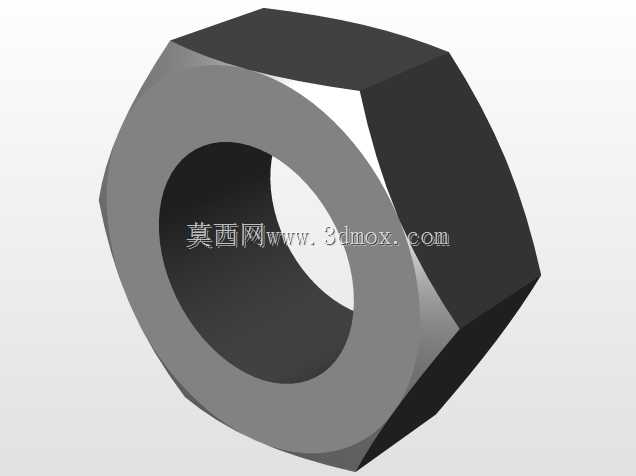

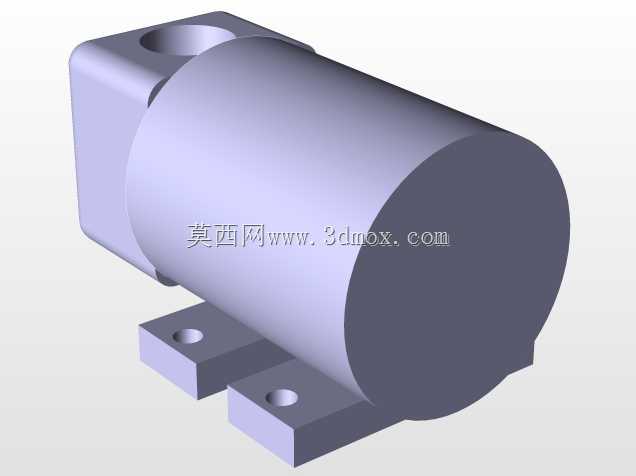

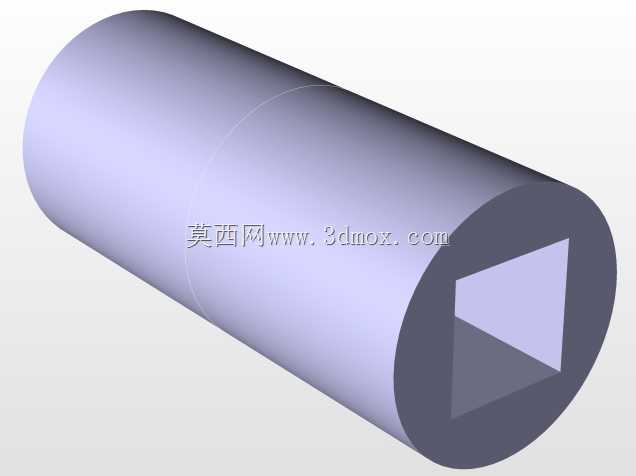

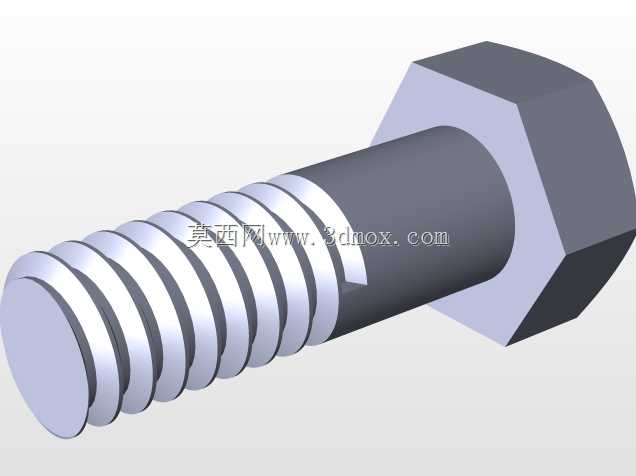

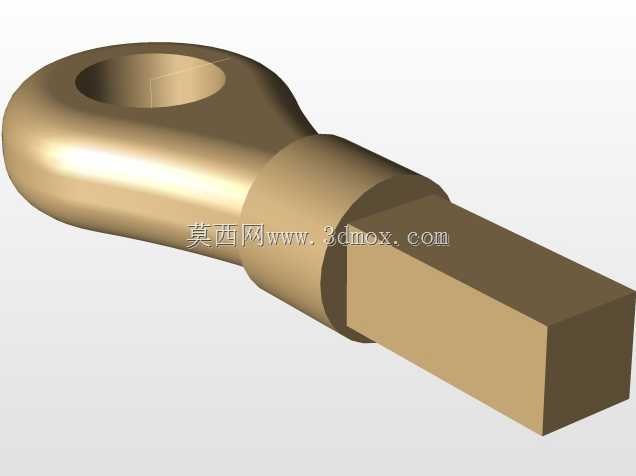

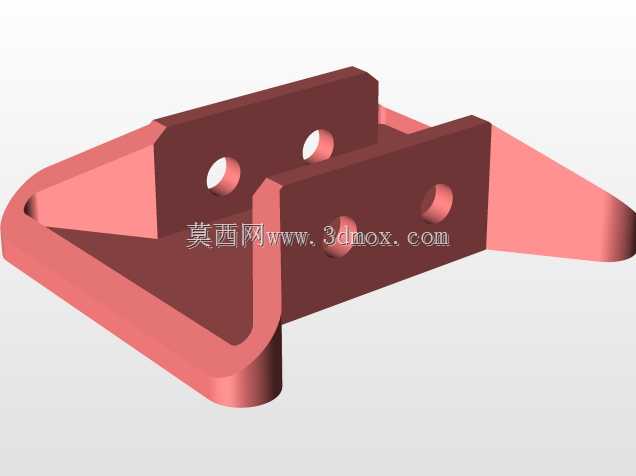

这款剪式顶升支撑装置是面向车辆应急维保场景开发的小型起重作业工具，主要适配家用轿车、小型SUV等乘用车辆的轮胎更换、底盘临时检修作业场景，也可用于小型机械设备安装时的高度微调、轻型构件的临时承重支撑，在户外应急救援、车辆维保门店、个人随车工具配置场景中都有极高的实用价值。装置核心采用对称铰接的剪式连杆结构作为力的传递与承重载体，上下两端分别设置支撑托块与底部承托底座，顶端托块做了加宽防滑处理，作业时可贴合车辆底盘的指定支撑位，避免顶升过程中出现滑脱、偏移风险；底部底座采用大接触面积的平底设计，可分散承重压力，即便在非硬化的松软路面作业，也能降低装置下陷的概率，提升作业稳定性。装置的动力输入采用横向布置的传动螺杆结构，通过配套摇杆转动螺杆即可带动两侧剪臂的铰接点产生相对位移，进而实现顶端支撑面的垂直升降，这种传动结构具备良好的自锁特性，当停止转动摇杆时，螺杆的螺纹副可自动锁止当前高度，无需额外加装锁止机构即可避免承重状态下出现意外回落，大幅提升作业过程的安全性。在设计思路上，这款装置优先兼顾了结构强度与便携性，剪臂主体采用对称布局的受力结构，作业过程中两侧连杆受力均匀，可避免单侧应力集中导致的结构变形，整体收拢后整体厚度较薄，可轻松放入车辆后备箱的工具储物槽内，不会占用过多储物空间。从安装与使用边界来看，装置的最低收拢高度适配多数家用轿车的底盘离地间隙，无需额外垫高即可顺利伸入车辆底盘下方，最大顶升高度可满足轮胎完全离开地面的更换作业需求，额定承重覆盖主流家用乘用车辆的整备质量区间，作业时仅需将底座放置在平整坚实的地面，调整顶端托块对准车辆底盘的加强支撑筋位置，匀速转动摇杆即可完成平稳顶升，操作过程无需额外动力源，纯机械结构的设计也让装置具备极低的故障率，长期存放也不会出现液压类顶升工具常见的油封老化、泄压漏油等问题，日常维护仅需定期在螺杆传动位置、铰接转轴处涂抹润滑脂即可长期保持顺畅的操作手感。
