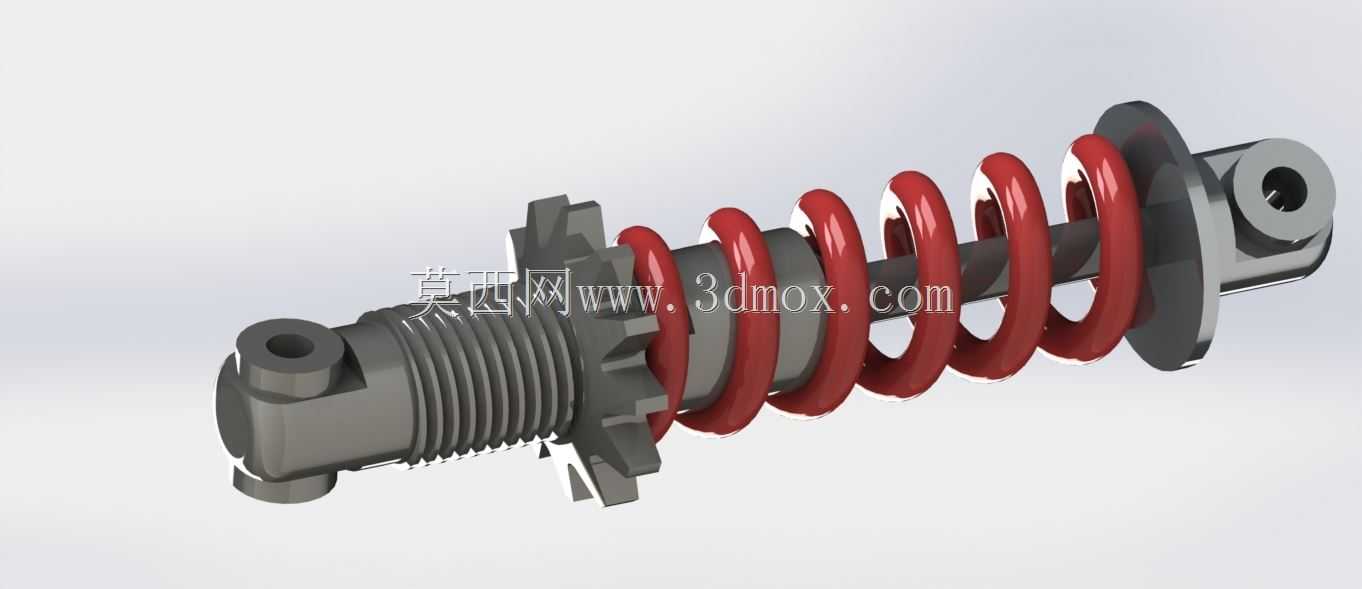

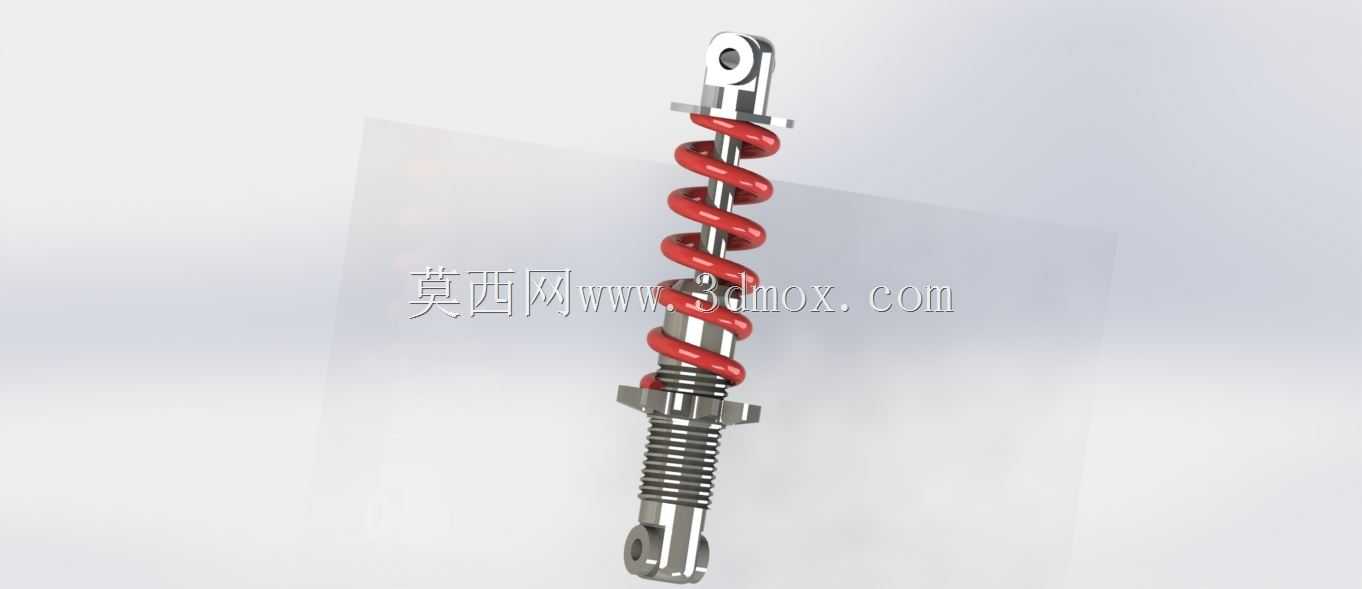

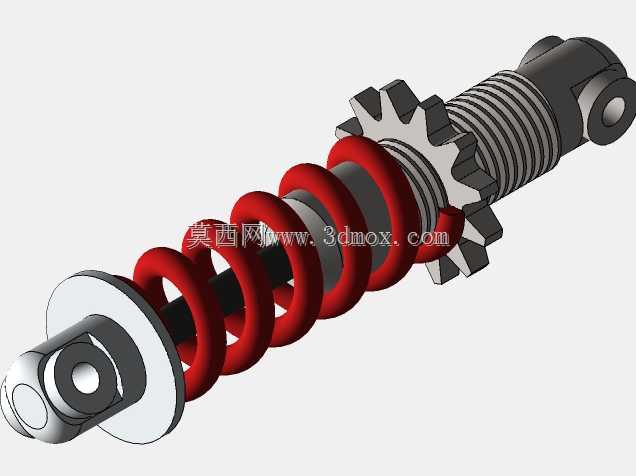

乘用车悬架用螺旋弹簧减震器总成结构

这款减震器总成主要面向民用乘用车辆的前悬置系统配套场景，是车辆底盘行驶系统的核心缓冲隔振部件，核心作用是过滤车辆行驶过程中路面传递到车身的冲击振动，避免颠簸路况下的冲击力直接传递到座舱，既能够提升驾乘人员的乘坐舒适度，也能减少路面冲击对车身结构、车载精密部件的疲劳损伤，同时在车辆过弯、急加减速工况下抑制车身的侧倾与俯仰姿态，保障轮胎与路面的有效接触面积，提升整车行驶的操控稳定性与抓地性能。从功能特性来看，该总成采用螺旋弹簧与阻尼筒集成的同轴布局结构，外侧的红色螺旋弹簧承担主要的垂直载荷支撑作用，能够根据预设的刚度特性匹配不同车重的承载需求，在车轮受到路面冲击时完成冲击能量的第一级缓冲，将瞬间的刚性冲击转化为弹簧的弹性形变势能；内侧的阻尼筒体则负责将弹簧往复伸缩产生的振动能量通过液压油的节流阻尼作用转化为热能耗散，避免弹簧出现持续的余振，让车轮的跳动能够快速收敛，防止车辆出现长时间的颠簸晃动。在设计思路上，这款结构采用了集成化的安装端设计，上下两端均设置了带安装孔的铰接支座，上端支座用于连接车身的减震器塔顶安装位，下端支座用于连接转向节或者下摆臂结构，安装接口的尺寸匹配主流紧凑型家用车型的悬架安装边界，不需要额外设计转接结构就可以完成适配；阻尼筒的缸体部分采用了等径设计，外侧设置的防尘波纹套能够阻挡行驶过程中飞溅的泥水、砂石进入阻尼杆的密封结构，延长密封件的使用寿命，避免阻尼油泄漏导致的减震性能衰减；弹簧的上下端均设置了限位缓冲垫，能够在悬架达到最大压缩行程时提供软限位，避免金属部件之间出现刚性撞击。从安装边界来看，该总成的整体长度匹配紧凑型乘用车前悬的行程设计需求，最大外径控制在轮拱内部的预留安装空间范围内，不会在车轮转向、悬架跳动过程中与周边的轮拱内衬、刹车管路、转向拉杆等部件发生运动干涉；弹簧的螺距经过渐变设计，在小幅度振动工况下刚度较低，能够过滤细碎的路面颠簸，在大幅度冲击工况下刚度逐步提升，避免悬架被轻易击穿，兼顾了日常通勤的舒适性与复杂路况下的支撑性能。整体结构没有冗余的复杂部件，各个零件的装配关系清晰，既能够满足量产车型的配套装配需求，也可以作为底盘结构教学、改装方案设计的参考结构，清晰展现了乘用车辆悬架减震系统的核心工作原理与结构布局逻辑。
