四热管塔式结构CPU风冷冷却器设计

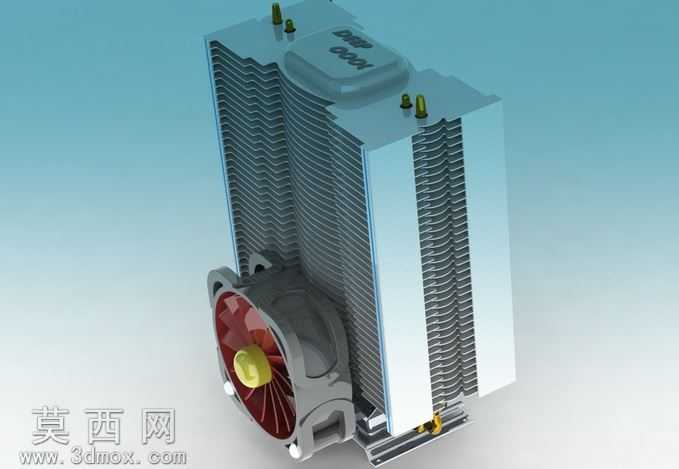

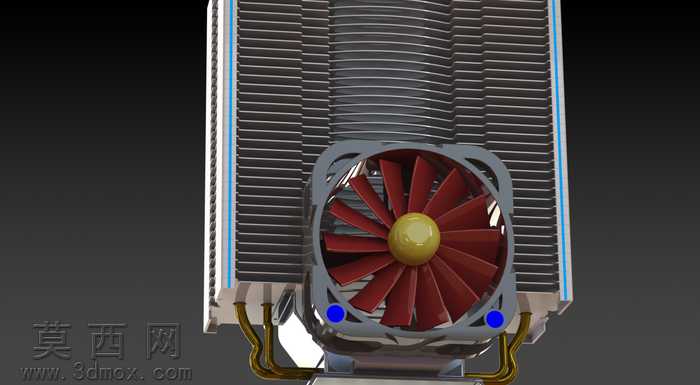

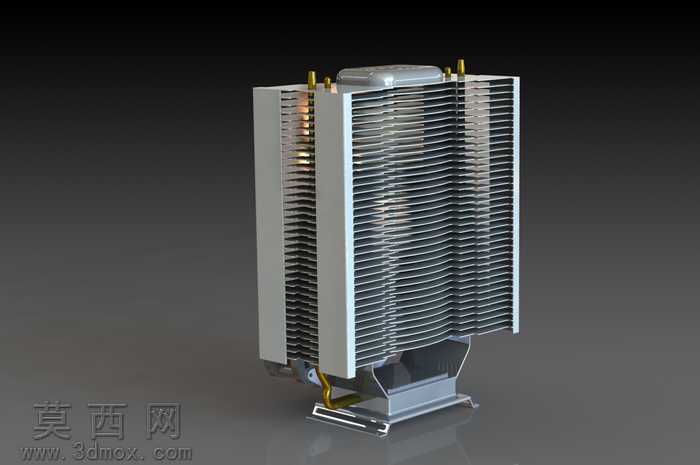

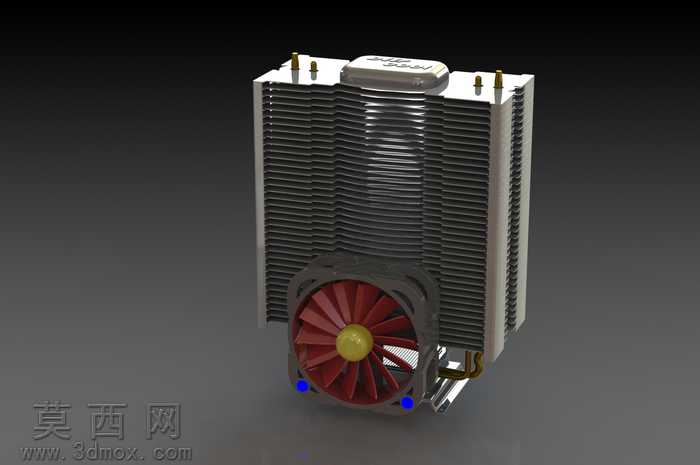

本作品为台式计算机CPU风冷冷却器的三维建模设计，采用主流塔式侧吹结构布局，整体建模过程严格遵循实际散热产品的工程设计逻辑，在三维建模阶段首先完成核心散热结构的参数化搭建：四根等径热管采用穿fin工艺与铝制散热鳍片组结合，建模时精准还原了热管与鳍片之间的过盈配合间隙，鳍片组采用等间距堆叠设计，每片鳍片预留了精准的热管穿孔位，同时在鳍片表面冲压出微凸的导流结构，建模时通过线性阵列命令快速生成整组鳍片，同时对边缘做了钝化包边处理，还原量产产品的工艺细节。散热底座部分采用纯铜铣平结构，建模时预留了热管的焊接凹槽，保证热管与底座的接触面积最大化，同时底座表面做了平面度约束，还原实际产品与CPU顶盖紧密贴合的设计要求。风扇部分采用92mm规格的轴流扇叶，建模时单独完成每片扇叶的曲面造型，扇叶采用大倾角镰刀型设计，中心轮毂做了圆弧过渡处理，扇框四角预留了减震胶钉的安装位，与图中蓝色胶点位置完全对应，还原风扇与鳍片组的软连接减震结构。顶部装饰盖采用注塑件造型，表面做了磨砂质感的材质处理，预留了品牌标识的凹陷位。材质渲染阶段，针对不同部件匹配对应的物理材质：铝制鳍片赋予银灰色磨砂金属材质，调整反射粗糙度还原阳极氧化铝的哑光质感；热管赋予亮面铜材质，表现热管表面的镀镍处理效果；散热风扇的扇叶采用半透明红色PC塑料材质，调整透光率与次表面散射参数，还原塑料扇叶的通透质感，中心轮毂赋予黄色抛光塑料材质；散热底座赋予紫铜抛光材质，表现铜底的高导热特性；顶部装饰盖赋予白色哑光塑料材质，表面添加细微的颗粒质感模拟注塑表面的肌理。渲染阶段采用三点布光方案，主光源从侧上方打亮鳍片组的层叠结构，突出鳍片之间的层次感，辅光源补全风扇部分的暗部细节，背光源勾勒产品的整体轮廓，地面添加微弱的反射效果，让整体渲染图更具真实产品的展示质感。结构设计上充分考虑风冷散热的风道逻辑，风扇直吹鳍片组的核心区域，四根热管采用非对称布局，避开内存插槽的干涉位置，兼顾散热性能与机箱内的安装兼容性，整体建模尺寸完全符合台式机CPU散热器的通用安装规范，可直接用于散热结构验证、产品展示渲染等场景。
