集成式小型液压动力供油单元结构设计

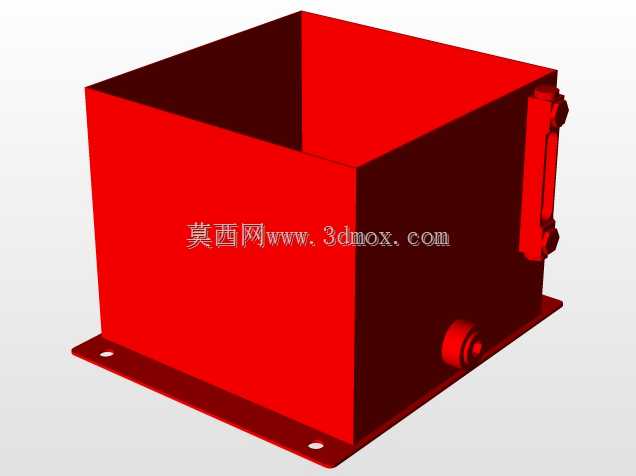

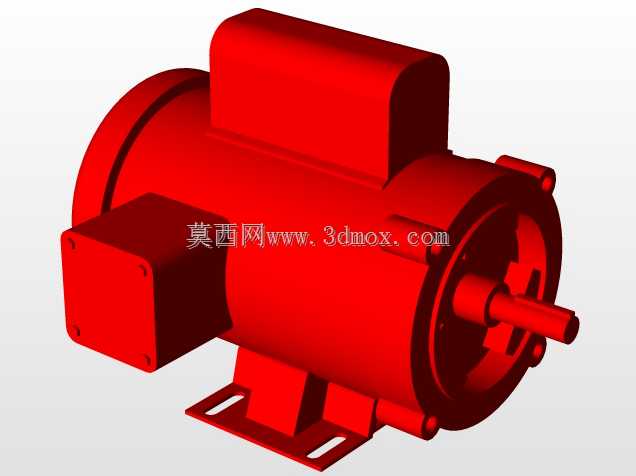

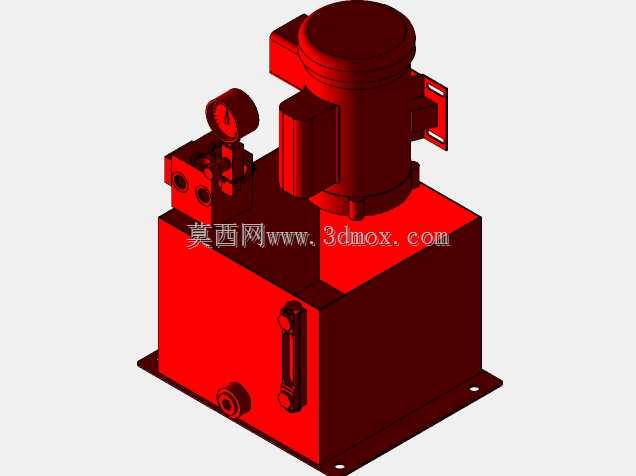

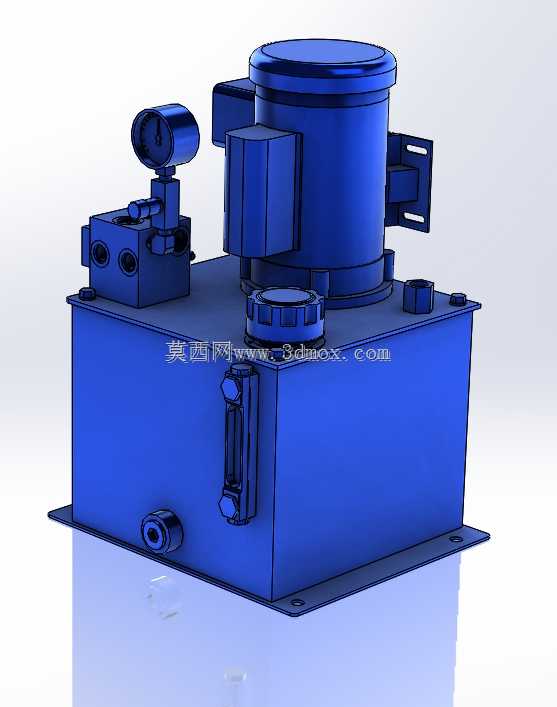

该集成式液压动力单元主要面向中小型工业设备的液压驱动场景，可广泛配套于小型工装夹具、自动化生产线顶升机构、小型举升设备、机床辅助夹紧装置、仓储物流升降台等需要稳定液压动力输出的场合，作为整套液压系统的动力核心，负责为下游执行元件提供压力可控、流量稳定的压力油源，驱动液压缸、液压马达等元件完成直线往复、回转等动作，实现设备的负载驱动、位置保持、力输出控制等功能。整套装置采用一体化集成布局设计，将储油腔体、动力驱动元件、压力控制元件、状态监测元件、过滤元件、油路接口全部整合在同一安装基座上，摒弃了传统分体式液压站分散布置、管路繁杂的缺陷，大幅压缩了设备整体占用空间，降低了管路连接带来的泄漏风险，同时简化了现场安装与后期维护的操作流程。在功能设计上，装置顶部配置的立式动力元件负责将电能转化为液压能，为油液提供持续的压力输出；侧边集成的控制阀组集成了压力调节、单向止回、溢流保护等功能，可根据下游负载需求调整输出压力，同时在系统过载时自动溢流卸荷，避免压力过高损坏元件；外置的压力监测仪表可实时显示系统当前工作压力，方便操作人员直观掌握设备运行状态，及时排查压力异常故障；箱体侧面安装的液位观测组件可清晰显示内部油液存量，提醒运维人员及时补充液压油，避免吸空损坏动力元件；箱体底部设置的带安装法兰的出油接口，可直接通过标准液压油管连接下游执行元件，接口尺寸符合通用液压件连接标准，无需额外加工转接件即可完成装配。在安装边界设计上，整套装置采用方形底座安装结构，底座四周预留了标准化的固定安装孔位，可直接通过螺栓固定在设备机架或者安装平台上，安装时仅需保证底座水平放置，预留出侧边液位计、顶部注油口、正面控制阀组的操作维护空间即可，无需额外搭建复杂的安装支架；整体外形紧凑方正，没有外凸的易磕碰结构，适合在空间局促的设备内部安装布置，同时箱体表面做了平整化设计，可有效减少积尘，方便日常清洁维护。油路设计上采用了内部铸造成型流道替代外接管路，减少了管路接头数量，从结构上降低了油液泄漏的概率，同时内部流道做了平滑过渡处理，可减少油液流动过程中的压力损失，提升系统整体传动效率，降低设备运行过程中的能耗与发热。
