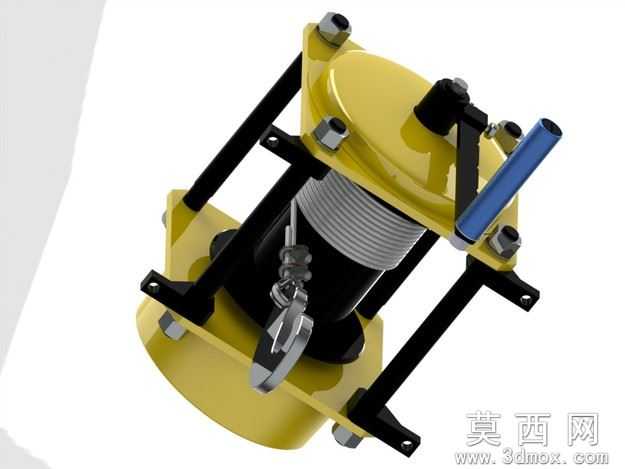

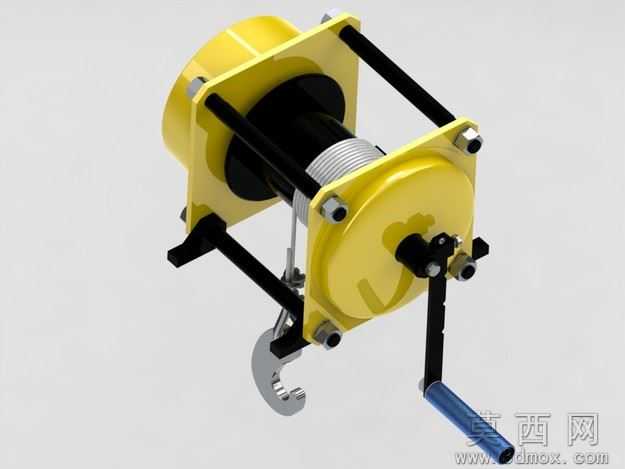

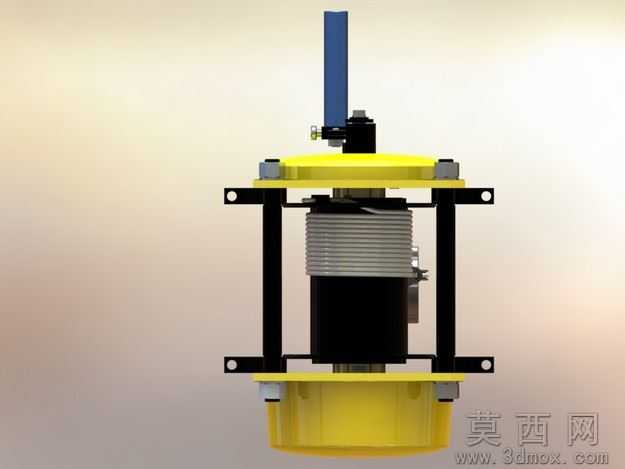

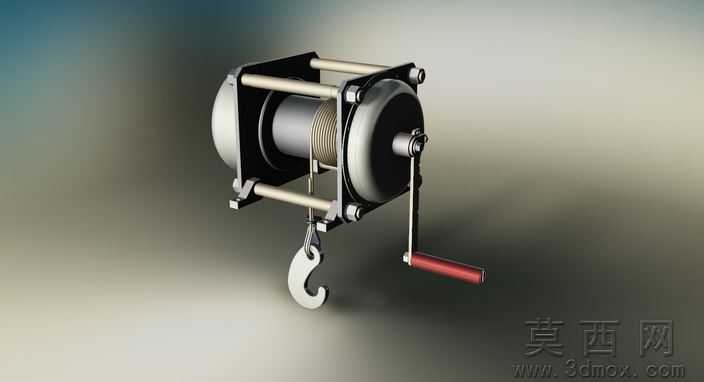

500公斤级带刹车手摇绞盘三维设计模型

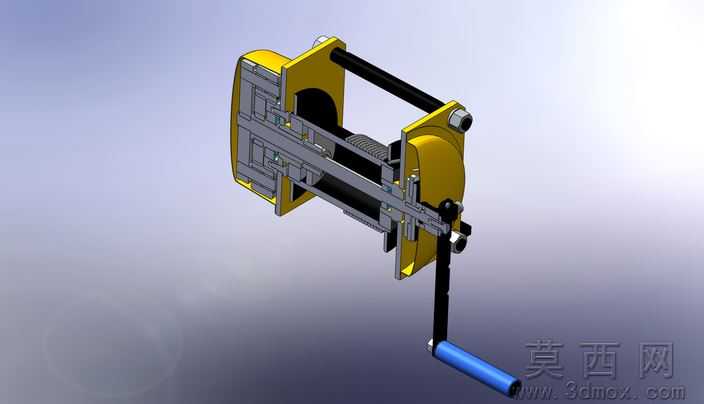

本模型为额定载荷500公斤的手摇光缆盘产手摇绞盘，建模阶段以SolidWorks2011为核心平台完成全参数化设计，首先依据手动起重设备的载荷安全规范，确定卷筒容绳量、摇臂力臂长度、安装底座孔位的核心尺寸，通过自顶向下的装配建模方式，依次完成卷筒组件、行星减速机构、刹车组件、摇臂手柄、吊钩挂架、安装基座的零件建模，每个零件均添加完整的几何约束与尺寸关联，修改核心参数即可快速调整绞盘的额定载荷与外形尺寸，所有零件建模完成后按照实际装配关系完成配合约束，添加了摇臂转动、刹车锁止的运动限位，可在软件内模拟手摇收放缆绳、刹车锁止承重的完整动作过程。

参数设计层面严格遵循手动起重设备的安全标准，行星减速机构设定合理的减速比，保证单人操作摇臂时输入力控制在人体工程学舒适范围内即可起吊500公斤额定载荷，自动刹车机构采用摩擦自锁式结构设计，当摇臂停止输入扭矩时，刹车组件自动锁止减速机构输出轴，避免载荷下坠，安装底座预留四个标准安装孔位，适配多种安装场景，卷筒的绳槽尺寸适配常用光缆、钢丝绳的直径规格，避免缆绳乱绳磨损。

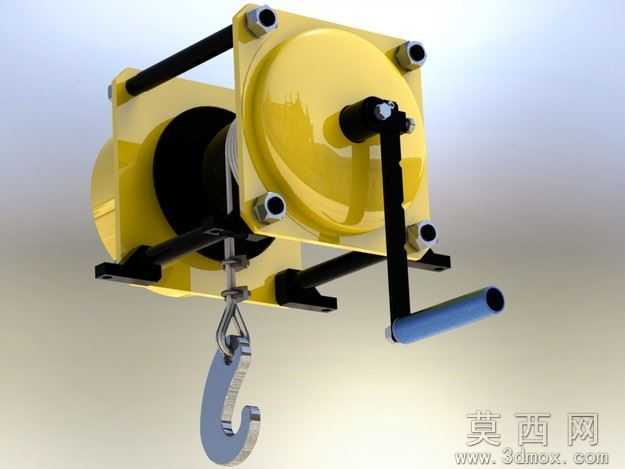

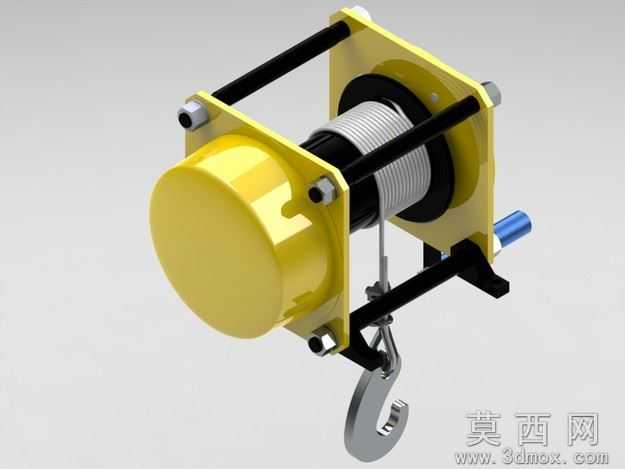

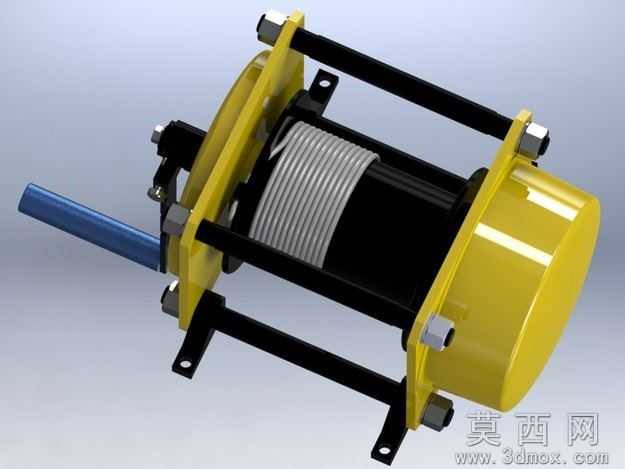

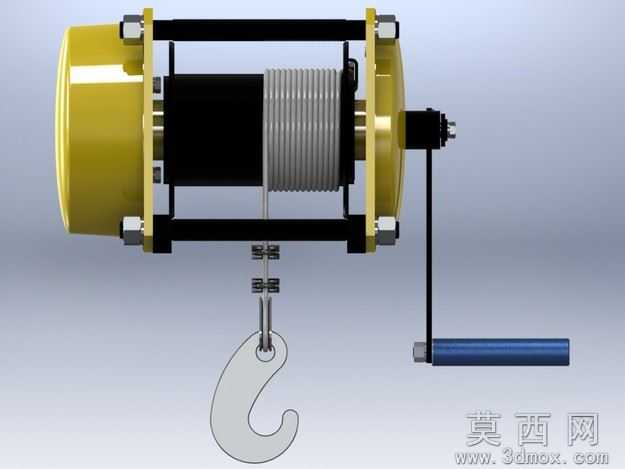

渲染材质阶段针对不同零件匹配对应工业材质，主体外壳与安装支架采用黄色喷塑金属材质，还原工业起重设备的警示外观，摇臂手柄采用蓝色防滑橡胶材质，刹车组件、卷筒内部结构采用发黑处理钢材材质，吊钩采用镀锌高强度合金钢材质，添加了金属表面的细微磨砂质感、橡胶手柄的哑光质感，渲染时采用柔和的工业产品打光方案，清晰展现各部件的结构轮廓与装配关系，同时输出了STEP、IGES、STL等通用三维格式文件。

结构原理上，该绞盘集成行星减速机与自动刹车两大核心功能模块，操作时摇动摇臂带动行星减速机构的输入轴转动，经过多级行星齿轮减速后放大输出扭矩，带动卷筒转动收卷缆绳起吊载荷，停止摇动摇臂时，载荷的重力会带动卷筒产生反向转动趋势，此时自动刹车机构的摩擦块在弹簧力与反向扭矩的共同作用下锁止传动机构，无需额外操作即可实现悬停锁止，反向扳动摇臂的解锁结构即可释放刹车，实现载荷平稳下放，整体结构紧凑，传动效率高，自锁性能可靠，无需额外电源即可完成起重作业。

软件兼容方面，模型原生为SolidWorks2011版本创建，可直接在SolidWorks2011及以上所有版本中打开编辑，保留完整的特征树、装配约束与参数关联，同时导出的STEP、IGES格式可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件，STL格式可直接导入切片软件用于3D打印手板验证，不同格式的文件均经过装配校验，不存在零件缺失、配合错位、破面等问题，可直接用于后续的工程图导出、仿真分析、二次改型设计。

研发教学应用层面，该模型可作为手动起重设备、行星减速传动、自锁刹车机构的教学案例，帮助机械类专业学生理解减速机构的扭矩放大原理、摩擦自锁刹车的工作逻辑、手动起重设备的安全设计规范，也可作为小型起重设备研发的参考原型，设计人员可在此模型基础上调整参数，适配不同的载荷等级、安装场景，快速完成衍生产品的设计开发，同时也可用于职业院校的机械装配实训、三维建模技能考核的教学素材。
