汽车零部件焊接定位工装夹具设计

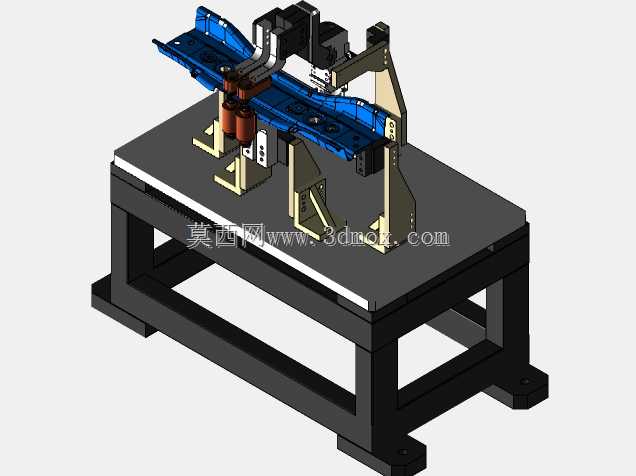

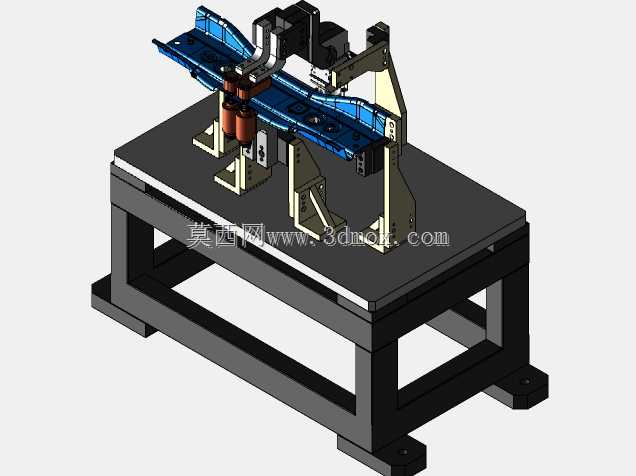

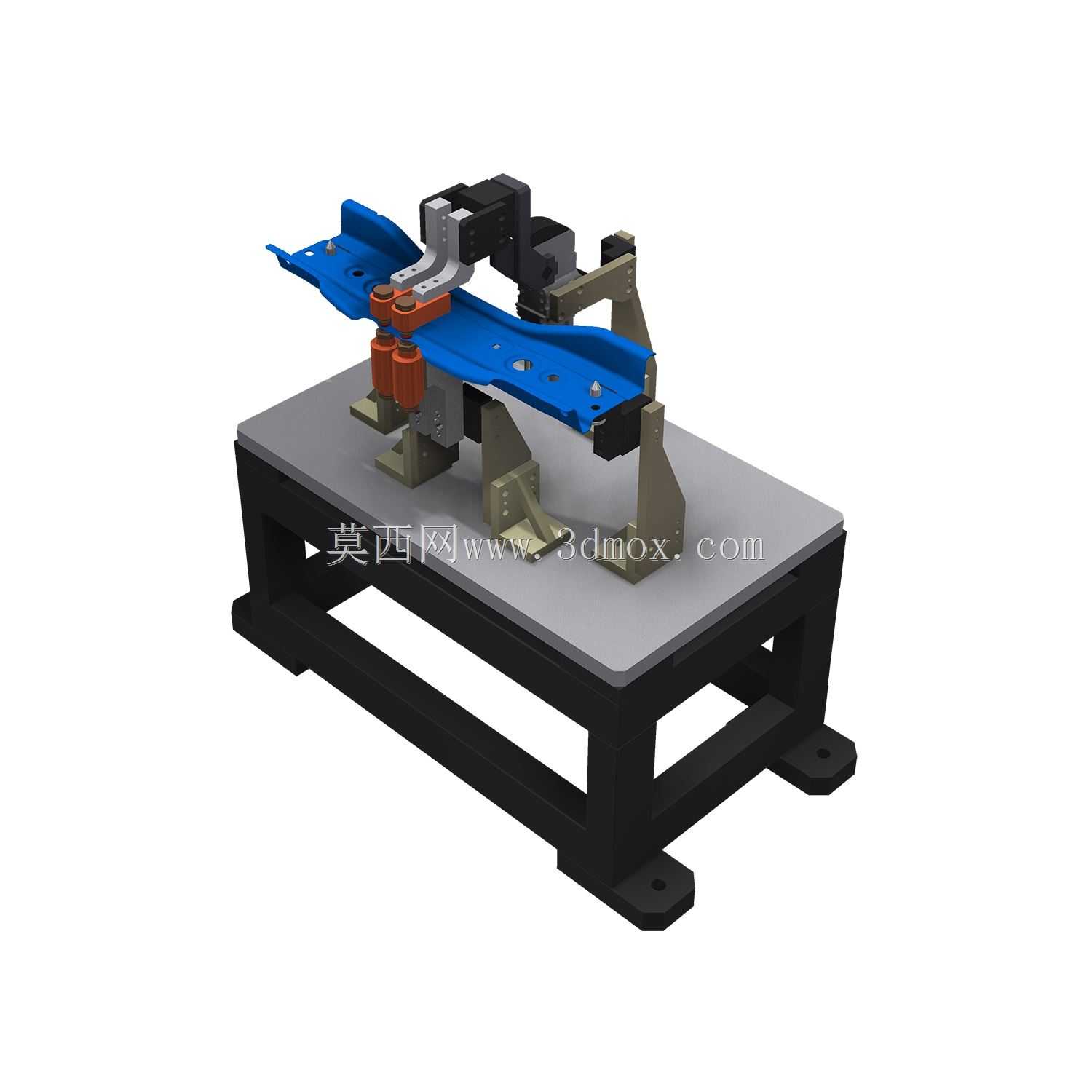

该工装主要应用于汽车结构件生产环节的焊接加工场景，针对汽车车身类蓝色冲压板材部件的焊接工序设计，核心作用是在焊接作业过程中对工件实现精准定位与牢靠夹持，避免焊接过程中工件出现移位、形变，保障焊缝位置精度与部件整体装配尺寸符合工艺要求。从实际生产用途来看，这类工装直接对接汽车零部件焊接工位，替代人工持件对位的作业方式，既能够降低操作人员的劳动强度，也能大幅提升焊接工序的一致性，减少因定位偏差产生的不合格品，适配中小批量汽车结构件的焊接生产需求。在功能特性上，该工装采用框架式底座作为承载基础，底座下方设置带安装孔的支撑脚，可直接通过螺栓固定在车间焊接作业台面上，保障整体结构在夹紧、焊接作业过程中不会出现晃动；上部设置多组定位支撑块与夹紧执行组件，其中仿形支撑块完全贴合待焊接蓝色工件的曲面轮廓，能够从下方对工件形成稳定的承托，避免工件悬空部位在焊接热影响下产生变形；侧方与上方的夹紧组件可从多个维度对工件施加压紧力，确保工件在整个焊接循环中始终保持在预设的位置，不会因为焊接应力释放出现位置偏移。设计思路上，整套工装遵循焊接工装的设计逻辑，首先根据待加工工件的三维数模提取定位基准，选择工件上不易变形、精度稳定的型面与孔位作为定位点，遵循六点定位原则限制工件的全部自由度，避免过定位或者欠定位导致的装夹误差；夹紧点的位置选择在工件刚性较好的部位，同时避开焊缝位置与焊枪作业路径，确保焊接作业时焊枪能够顺畅到达所有焊接位置，不会与工装结构产生干涉；整体结构采用模块化设计，各个定位块、夹紧组件都通过螺栓与底座平台连接，当后续工件型号出现小幅调整时，可通过更换对应定位块、调整夹紧组件位置快速适配，无需重新制作整套工装，降低产线换型的成本。从外形尺寸与安装边界来看，整套工装底座采用矩形方管焊接框架结构，整体占地面积适配常规焊接工位的操作空间，底座高度符合人体工程学要求，操作人员站在工位旁即可完成工件上下料、夹紧操作以及焊接作业，无需额外垫高或者俯身操作；上部所有夹紧组件的活动行程都经过核算，夹紧状态下不会超出底座的投影范围，松开状态下的活动空间也预留了足够的工件取放间隙，不会与周边的焊接设备、工位器具产生位置干涉，能够直接集成到现有焊接生产工位中投入使用，无需对现有工位布局做大幅调整。
