多挡位常啮合式汽车变速箱齿轮传动结构

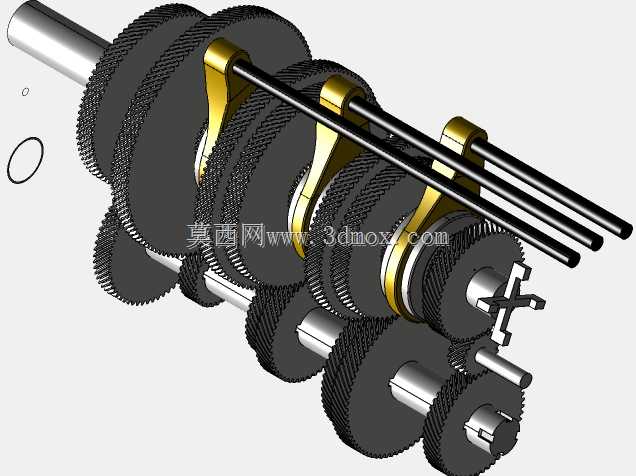

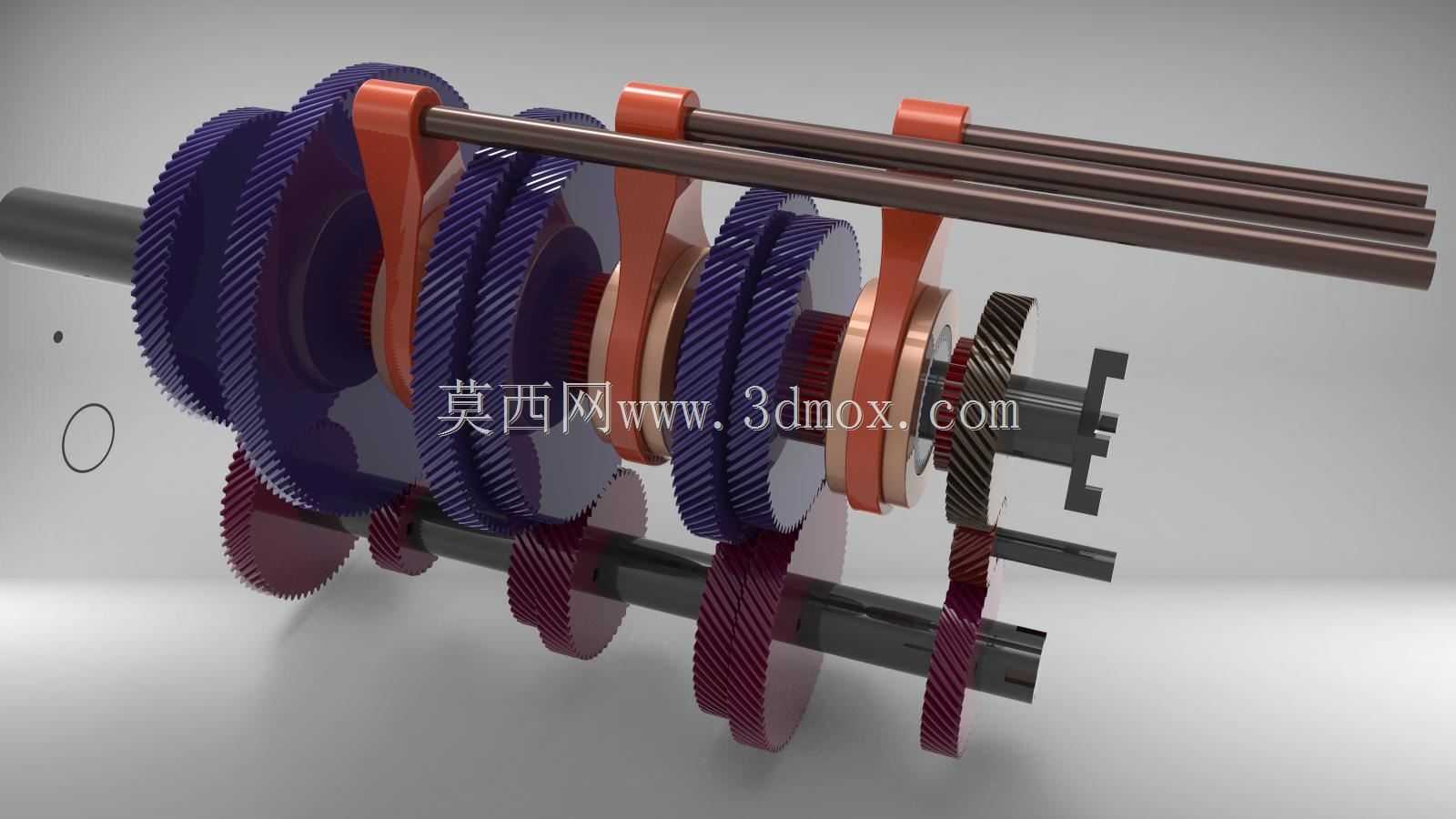

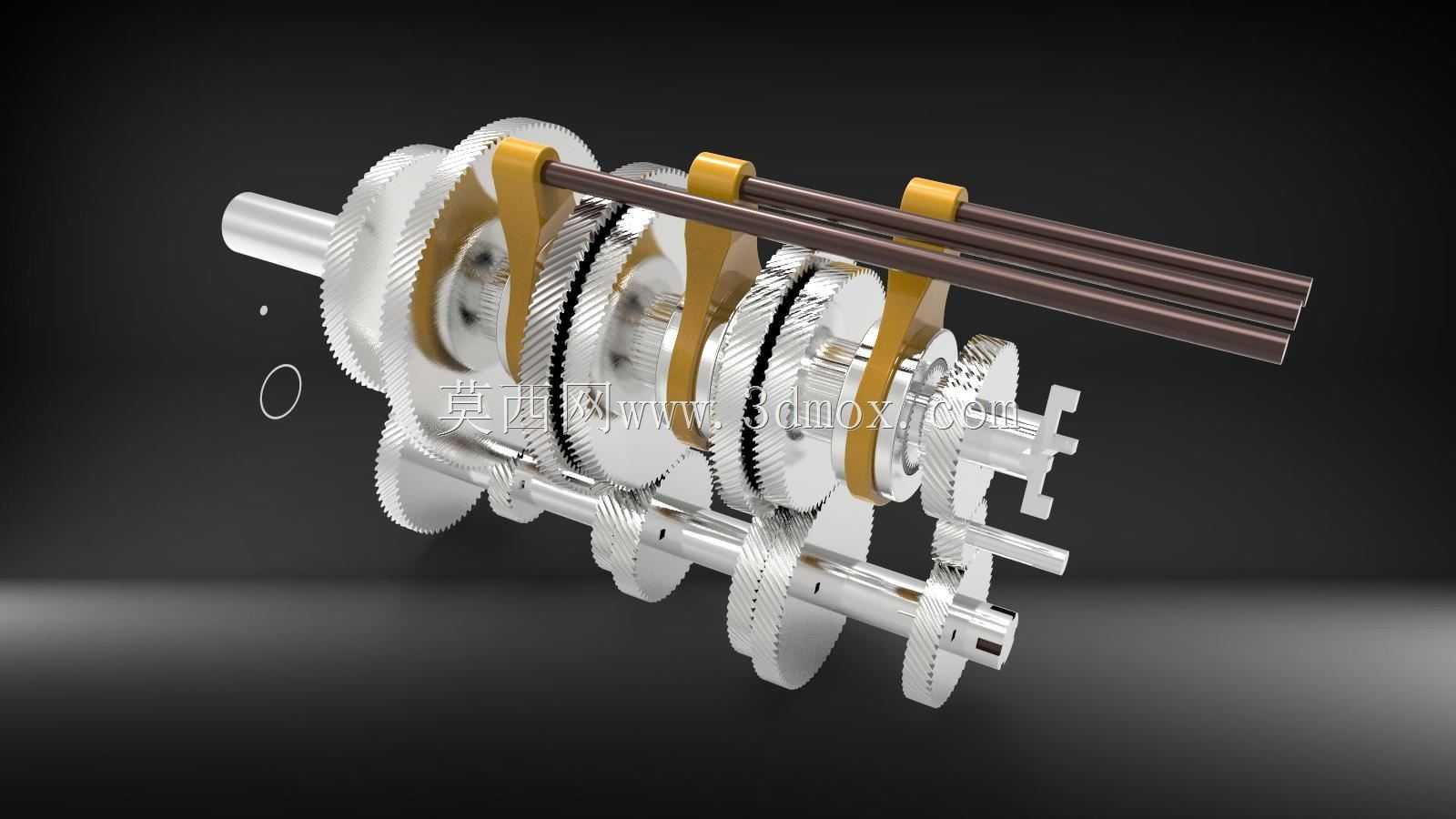

这款常啮合齿轮传动结构，是手动式动力变速装置的核心组成单元，主要应用于乘用车辆、小型工程作业机械、农用动力设备的动力传输系统中，承担着动力转速调节、扭矩输出适配、行进方向切换的核心作用，是动力源与执行端之间不可或缺的传动匹配部件。在实际作业场景中，动力从输入轴传入该结构后，可通过不同齿数齿轮副的啮合搭配，实现多挡位的转速与扭矩转换，满足设备在起步、爬坡、高速巡航、重载作业等不同工况下的动力输出需求，让动力源始终维持在高效运转区间，降低不必要的动力损耗。从功能特性来看，该结构采用常啮合齿轮布局，所有挡位对应的齿轮副始终保持啮合状态，相较于传统滑动换挡的齿轮结构，能大幅降低换挡过程中的齿轮冲击与磨损，延长传动部件的使用寿命，同时让换挡操作更顺畅，减少打齿、卡滞等故障的发生概率；不同挡位的齿轮采用斜齿设计，啮合重合度更高，传动过程更平稳，运转噪音更低，能有效缓冲动力传输过程中的振动冲击，适配高转速下的持续动力传递。在设计思路上，该结构采用平行轴布置方案，输入轴、中间轴、输出轴保持平行排布，通过同步器组件实现不同挡位的动力切换，各齿轮副的齿数比经过严谨计算，匹配不同工况下的速比需求，既保证低速挡位有足够的扭矩输出能力，也能让高速挡位维持合理的转速区间，兼顾动力性与经济性；齿轮与轴的配合采用空套与固连结合的方式，非工作挡位的齿轮可在轴上空转，仅在同步器结合后才将动力传递至对应轴系，避免不必要的运转阻力。从安装边界来看，该传动结构整体采用同轴多段式布局，轴向尺寸紧凑，径向轮廓适配常规变速箱壳体的安装空间，输入输出轴的轴端预留有标准连接接口，可直接与离合器总成、传动半轴等部件对接，各拨叉安装位与换挡操纵机构的连接点位完全匹配常规手动变速箱的安装标准，无需额外改制即可适配同平台的变速装置壳体，装配时仅需保证各轴系的平行度与轴承的预紧间隙，即可保障传动结构的长期稳定运转，各齿轮的啮合间隙经过优化设计，既不会因间隙过大产生传动冲击，也不会因间隙过小导致运转卡滞、润滑不足等问题，能适配常规齿轮油的飞溅润滑需求，在密闭的变速箱壳体内可实现长期免维护运转。
