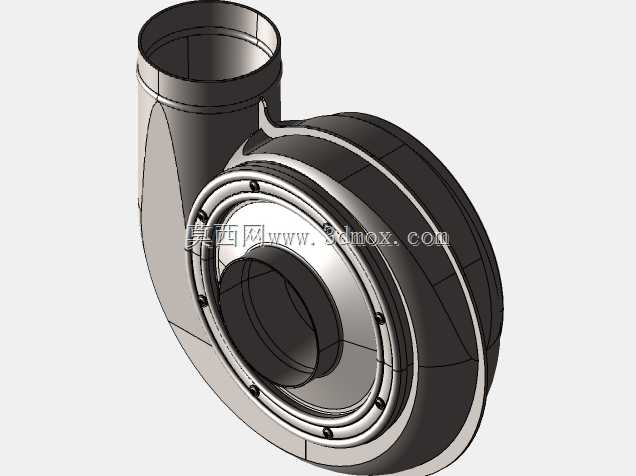

不锈钢离心式高压鼓风机结构设计

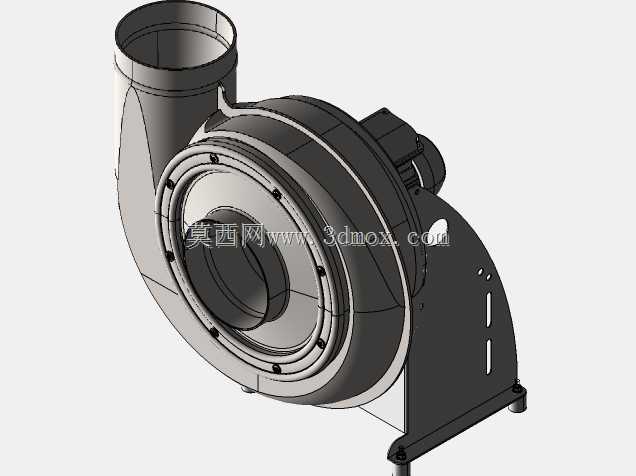

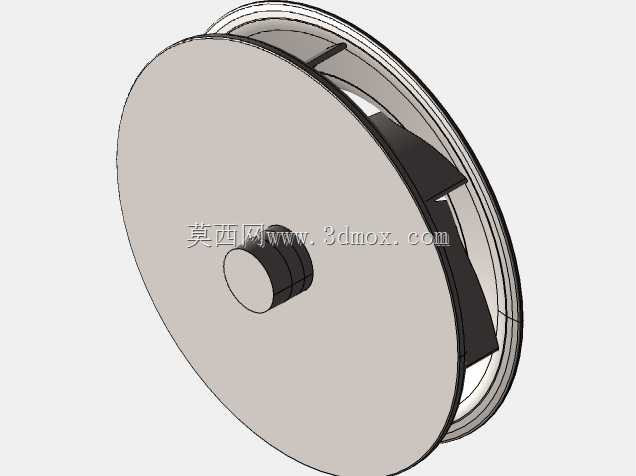

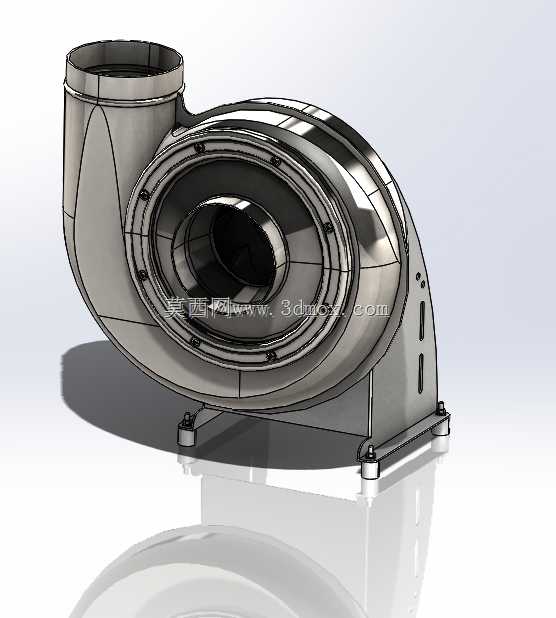

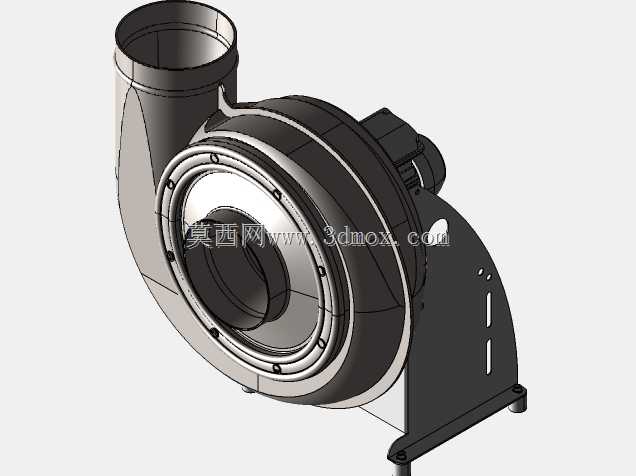

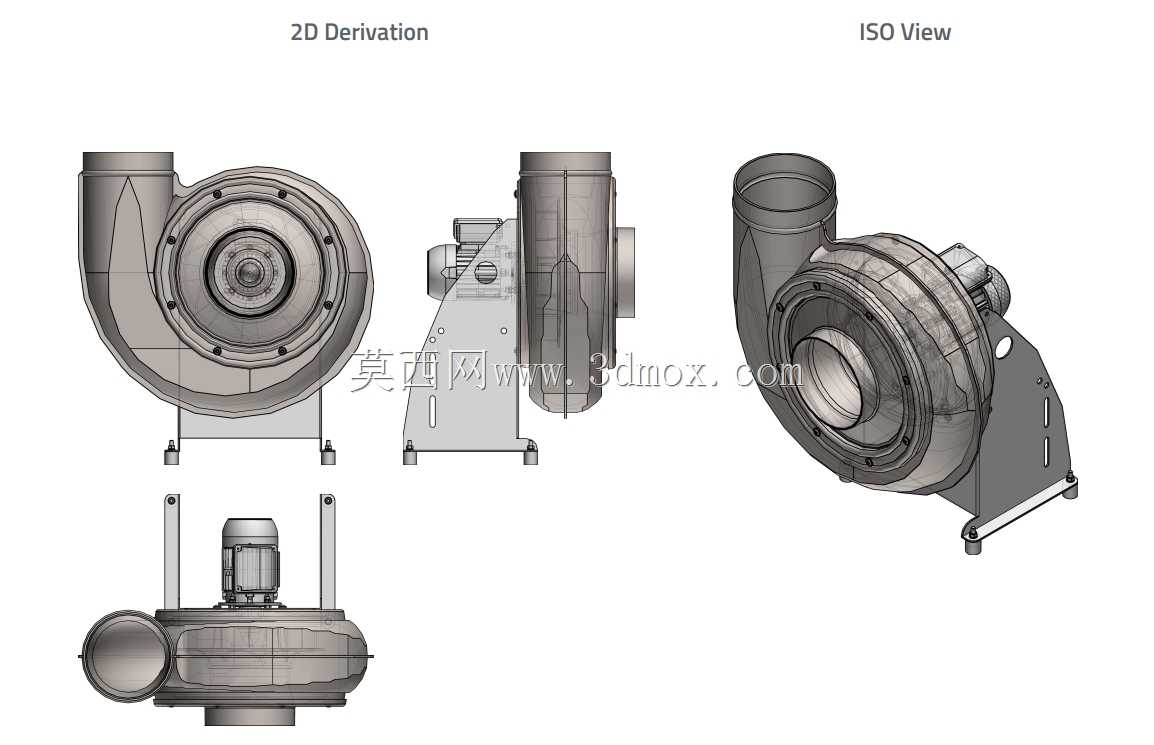

这款离心式鼓风机主要面向工业生产环节的送风、增压、排风配套场景，可广泛应用于车间通风换气、生产设备风源供给、物料气力输送、工业除尘系统引风、燃烧设备助燃送风等多个作业场景，能够为各类需要稳定风压风量的生产环节提供可靠的风源支撑。设备实际运行过程中，通过内置叶轮的高速旋转产生离心力，将进入蜗壳的空气加速增压后从切向出风口排出，可根据管路系统的阻力特性匹配对应的风压参数，保障送风链路的气流稳定，避免出现风量波动、风压不足导致的生产环节断供问题。产品整体采用不锈钢材质打造蜗壳与叶轮结构，表面做镜面抛光处理，既能够提升设备在潮湿、有轻度腐蚀气体环境下的耐受能力，也可以降低气流在壳体内流动的壁面摩擦阻力，减少无用的动能损耗，提升整机运行的能效表现。设计过程中重点优化了蜗壳的型线曲率，采用阿基米德螺旋线作为蜗壳内壁的基准轮廓，让气流在壳体内的流动路径更加顺滑，避免局部涡流产生的气动噪音与能量损耗；叶轮采用多叶片后倾式结构设计，平衡了大风量与高风压的输出需求，同时在叶轮与壳体的连接位置做了密封结构优化，减少高压侧气体向低压侧的内泄漏，进一步提升增压效率。设备底部设计有带减震垫的安装支脚，四个支脚的安装孔位按照标准安装间距排布，安装时可直接通过螺栓固定在设备机架或混凝土基础上，支脚处的橡胶减震垫能够有效吸收叶轮高速旋转产生的微幅振动，避免振动传递到配套设备或安装基础上产生共振噪音。设备的进风口采用轴向直入式圆形接口，出风口为切向布置的圆形法兰接口，接口尺寸匹配常规工业通风管路的通用管径，现场安装时可直接对接标准通风软管或金属风管，无需额外制作异形转接件，能够大幅缩短现场安装的施工周期。整机的外形轮廓充分考虑了狭小安装空间的适配需求，蜗壳与驱动电机采用同轴直连的紧凑布局，没有多余的外凸结构，在设备旁预留的检修空间仅需满足日常轴承润滑、紧固件检查的操作需求即可，不需要预留过大的设备周边空位，能够帮助用户提升生产场地的空间利用率。
